CUDA 硬件基础：GPU 存储层次与 Hopper 架构

厨子2026/10/5大约 15 分钟人工智能AIAI InfraAICUDAHopperTensor CoreGPU 存储

CUDA 硬件基础与 Hopper 架构特性

这份文档面向已经会写 Python / PyTorch、想深入 GPU 底层的工程师。读完你会理解：一块 GPU 内部到底由什么组成、指令怎么跑、Hopper 相比 Ampere 多了什么武器、以及为什么这些硬件特性决定了 kernel 的写法。

一、GPU 显存层次：数据离计算越近越好

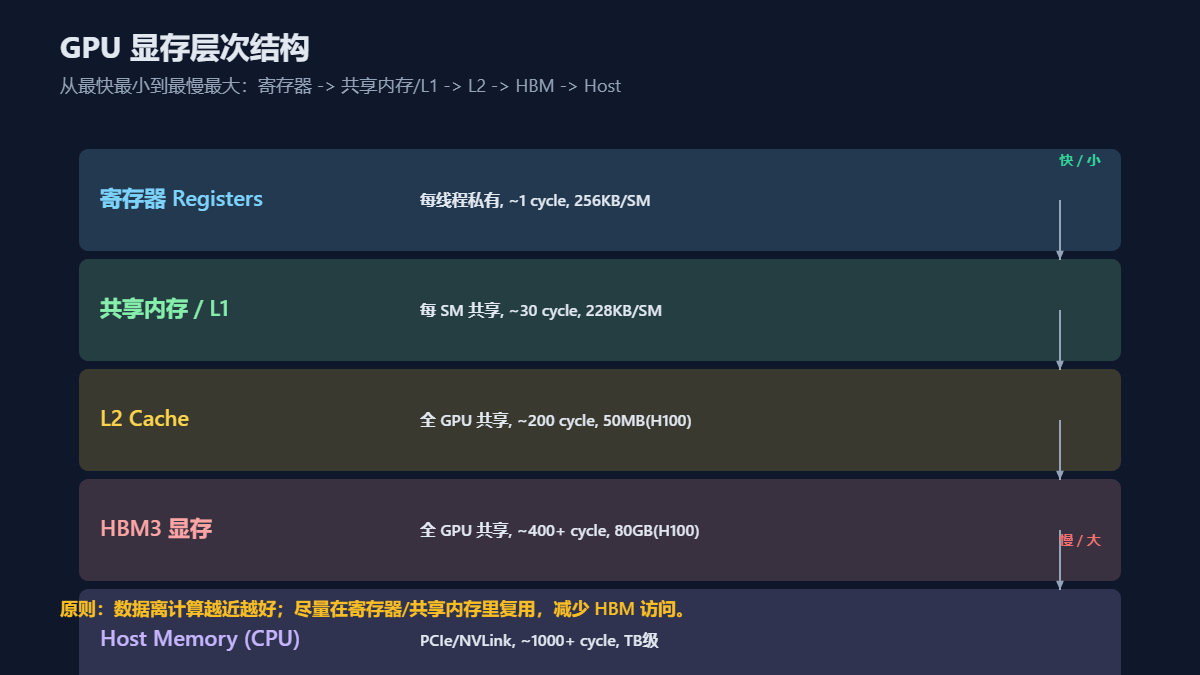

GPU显存层次结构示意图

GPU 的存储是一套金字塔：越往上越快越小，越往下越慢越大。理解这个层次，是理解一切 kernel 优化的前提。

白话定义：GPU 不是只有一块"显存"。它有寄存器、共享内存、L1、L2、HBM、还有对面的 CPU 内存，速度差好几个数量级。

精确定义：以 H100 为例，从快到慢依次是：

寄存器（Registers）：每线程私有，访问约 1 个时钟周期，每 SM 有 256 KB，由 warp 平分。
共享内存 / L1（Shared Memory）：每 SM 内一块 SRAM，约 30 周期，H100 上每 SM 228 KB，所有线程共享。
L2 Cache：全 GPU 共享，约 200 周期，H100 约 50 MB。
HBM3（显存）：全 GPU 共享，约 400+ 周期，H100 80 GB，带宽 ~3 TB/s。
Host Memory（CPU 内存）：经 PCIe / NVLink，1000+ 周期，TB 级容量。
实践含义：kernel 性能的天花板由"数据在不在寄存器/共享内存里"决定。一个 kernel 如果每算一个数都要去 HBM 取一次，再快的算力也白搭。所有优化套路（tiling、流水线、向量化）本质都是把数据往金字塔顶端搬，并在那里复用。

二、SM：GPU 的最小执行单元

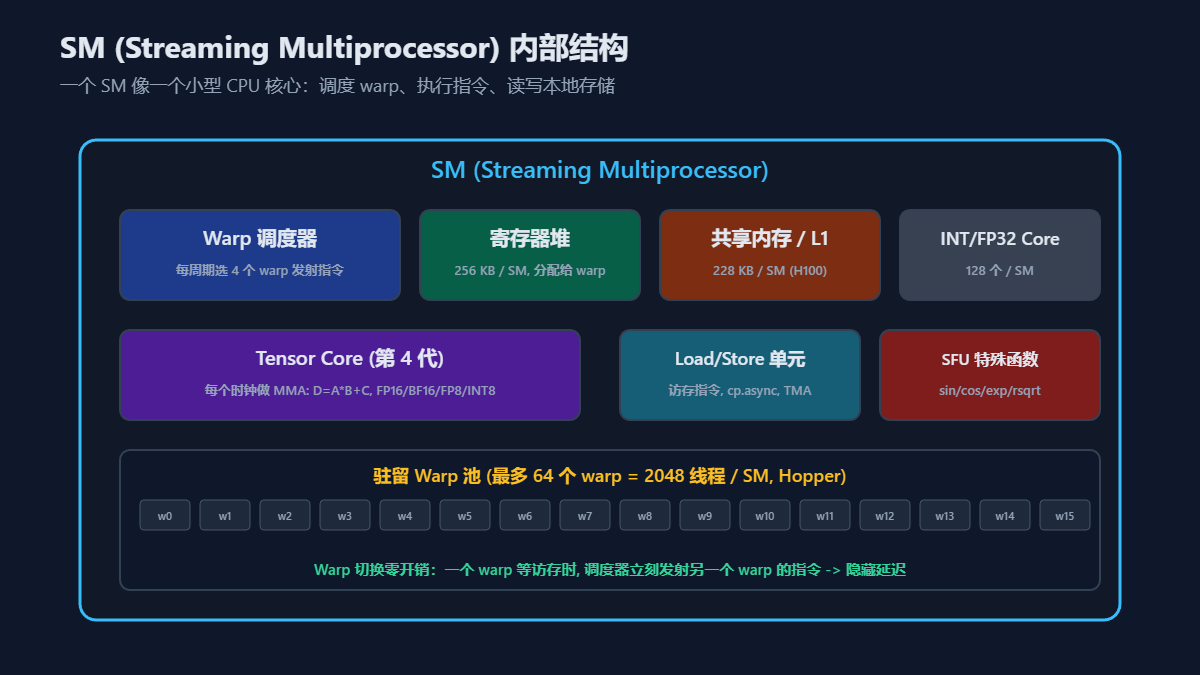

GPU的最小执行单元SM（Streaming Multiprocessor）的内部结构示意图
GPU 不是一块大 CPU，而是由几十上百个 SM 组成的阵列。SM 才是真正"跑指令"的地方。

白话定义：SM 像一个小型 CPU 核心，里面有自己的调度器、寄存器、共享内存、各种计算单元。

精确定义：一个 Hopper SM 包含：

部件	人话	干什么
Warp 调度器	车间调度员	每周期挑几个「活着的」warp，发它们的下一条指令。Hopper 每周期最多发 4 条（4-issue）。
寄存器堆	每人自己的桌面便签	256 KB/SM，按 warp 分给驻留线程；访问约 1 周期，最快。
共享内存 / L1	车间公共白板	228 KB/SM（H100），同块内线程共享，约 30 周期。
CUDA Core（INT/FP32）	标量计算器	128 个/SM，做「一个数」的整数/FP32 运算（含 FMA）。
Tensor Core	小矩阵计算器	算力主体，做 MMA。详见下一节。
Load/Store 单元	搬运工入口	发访存指令；Hopper 还支持 `cp.async`、TMA。
SFU	特殊函数机	Special Function Unit：算 `sin/cos/exp/rsqrt` 等，普通 Core 不擅长这些。
驻留 Warp 池：Hopper 每 SM 最多同时挂着 64 个 warp（2048 线程）。它们都「活着」，调度器在它们之间零开销切换——A 在等显存时，立刻让 B 算，隐藏延迟。

实践含义：SM 的哲学是「用大量 warp 隐藏延迟」。这就是 occupancy（占用率） 重要的原因：驻留 warp 越多，越容易把算力单元喂饱。（但不是越高越好）

三、Warp 与 SIMT 执行模型

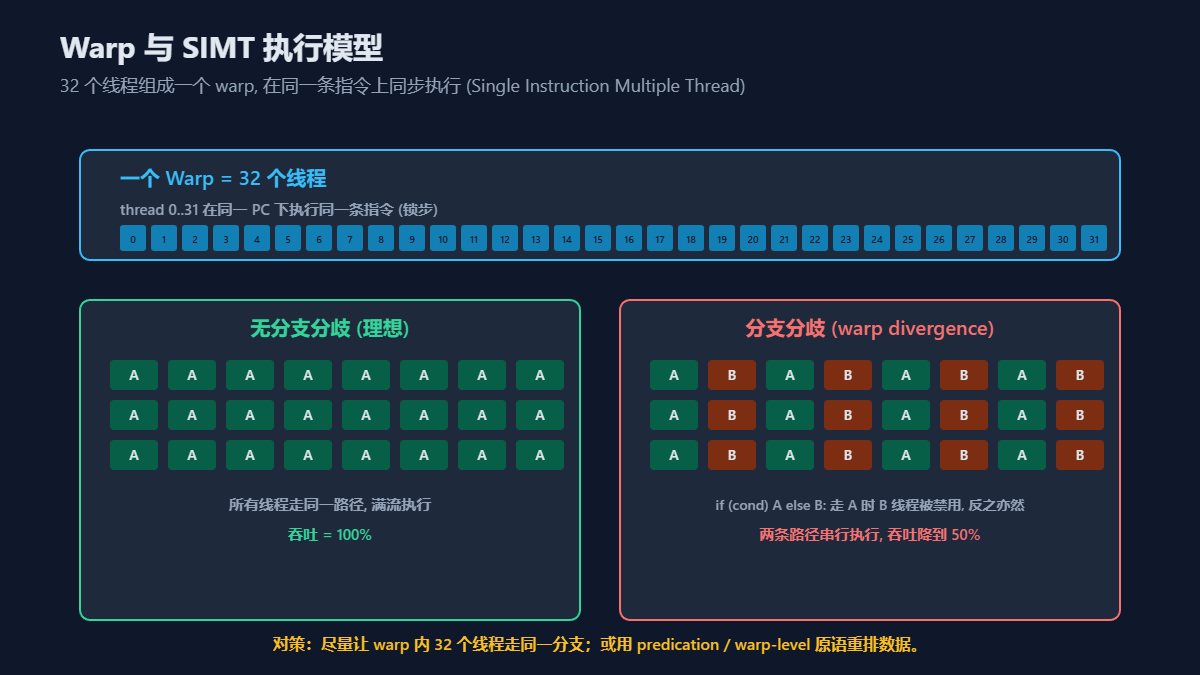

Warp与SIMT执行模型示意图
理解 warp，才能理解为什么有些代码快、有些慢，为什么分支会拖累性能。

白话定义：warp 是 32 个线程组成的「小队」，它们在同一时刻执行同一条指令，像绑在一起跑。

精确定义：GPU 采用 SIMT（Single Instruction, Multiple Thread）模型。一个 warp = 32 个线程，共享一个 PC（Program Counter，程序计数器：指向「下一条要执行哪条指令」），锁步执行同一条指令。每个线程有自己的寄存器，可以处理不同的数据，但必须走同一条指令路径。

术语拆解

词	人话
SIMT	一条指令，很多线程各算各的数据。和 CPU 的 SIMD「一条指令一批向量」类似，但编程时按线程写。
PC（程序计数器）	当前执行到哪条指令的指针。warp 内 32 线程共用一个 PC → 必须同步走。
锁步	同一步伐：这一拍全员执行同一条指令，没有人跑到前面去。
分支分歧（warp divergence）	warp 内有人走 `if`、有人走 `else`：硬件先跑 A（B 线程闲着），再跑 B（A 线程闲着），吞吐腰斩。
predication（谓词执行）	不用真正跳转：两条路径都算，用「条件寄存器」决定写不写结果。小分支常用，避免分歧。
实践含义：

尽量让 warp 内 32 个线程走同一分支。例如 attention 因果 mask：整行被 mask 的 warp 直接跳过，而不是每个线程各自判断。
小分支优先用 predication，而不是 if/else 跳转。
数据布局上，把「同类」数据排在一起，让同一 warp 处理相似条件的元素。

四、Tensor Core：GPU 算力的真正主体

如果你只记一个 GPU 算力来源，那就是 Tensor Core。现代大模型训练推理的 FLOPS，几乎全来自它。

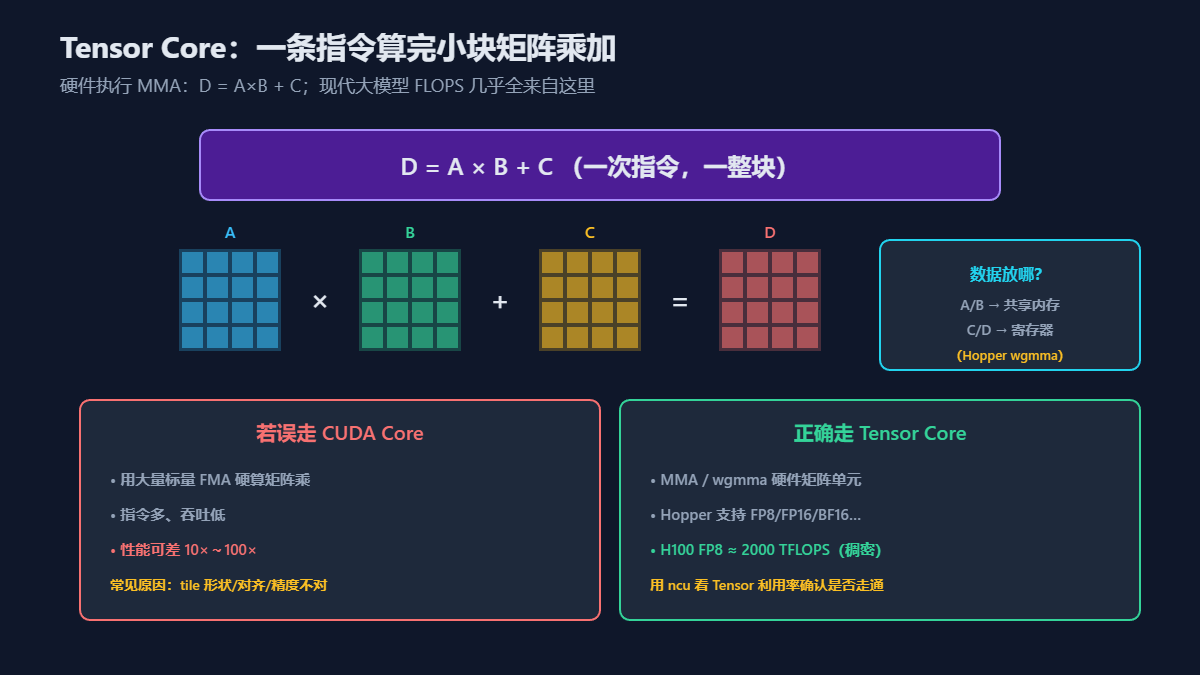

Tensor Core执行MMA指令示意图
白话定义：Tensor Core 是一块专门做「小矩阵乘加」的硬件，一条指令就能算完 D = A×B + C 的小块。

精确定义：Tensor Core 执行 MMA 指令，一次完成一个小块矩阵乘加：D = A×B + C。A、B、C、D 都是寄存器或共享内存里的小矩阵。Hopper 第 4 代 Tensor Core 支持 FP64 / TF32 / BF16 / FP16 / FP8 / INT8 / INT4；FP8 下 H100 稠密算力约 2000 TFLOPS。

4.1 先把三个词吃透：FMA / MMA / FLOPS / GEMM

上面这段里蹦出来的缩写，必须先讲清楚，否则后面全是雾。

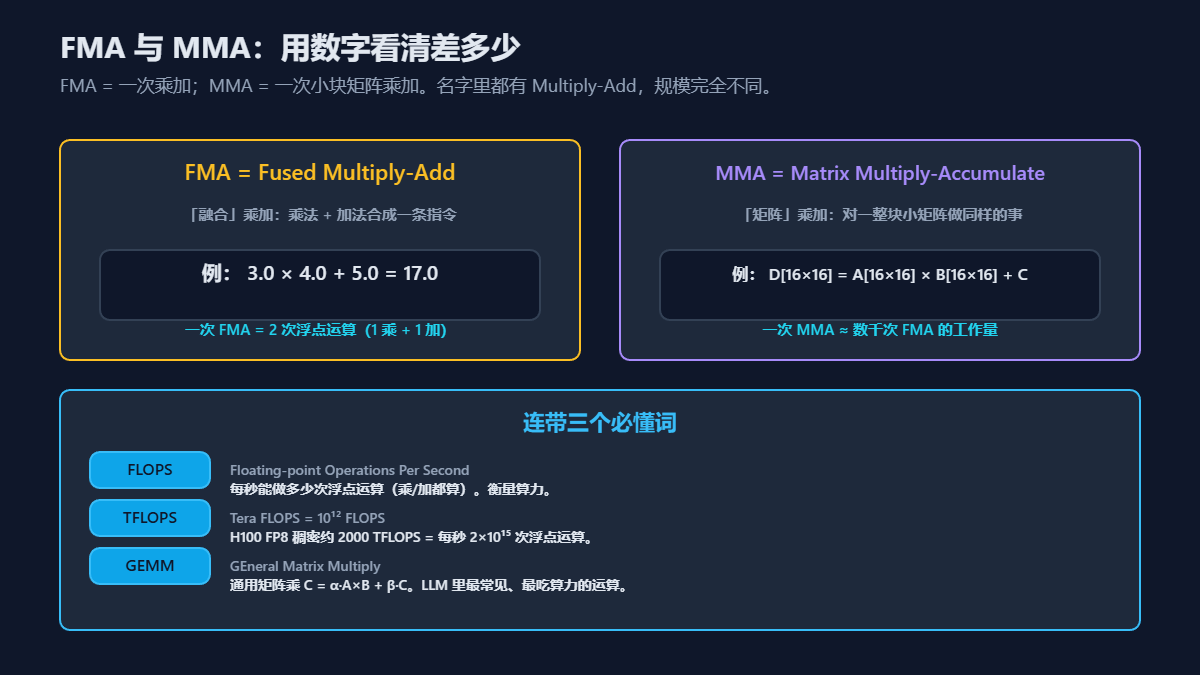

先把三个词吃透：FMA / MMA / FLOPS / GEMM示意图

词	全称	人话
FMA	Fused Multiply-Add	一次乘加：`d = a×b + c`，只动「一个数」。CUDA Core 的基本动作。
MMA	Matrix Multiply-Accumulate	一块矩阵乘加：`D = A×B + C`，动「一整块小矩阵」。Tensor Core 的基本动作。
FLOPS	Floating-point Operations Per Second	每秒做多少次浮点运算（乘、加都算）。衡量「算得有多快」。
TFLOPS	Tera-FLOPS	$10^{12}$ FLOPS。H100 FP8 ≈ 2000 TFLOPS = 每秒约 $2×10^{15}$ 次浮点运算。
GEMM	GEneral Matrix Multiply	通用矩阵乘 `C = α·A×B + β·C`。LLM 里线性层、attention 的核心运算，最吃算力。
记忆口诀：FMA 算数，MMA 算小矩阵，GEMM 是业务名，FLOPS 是成绩单。

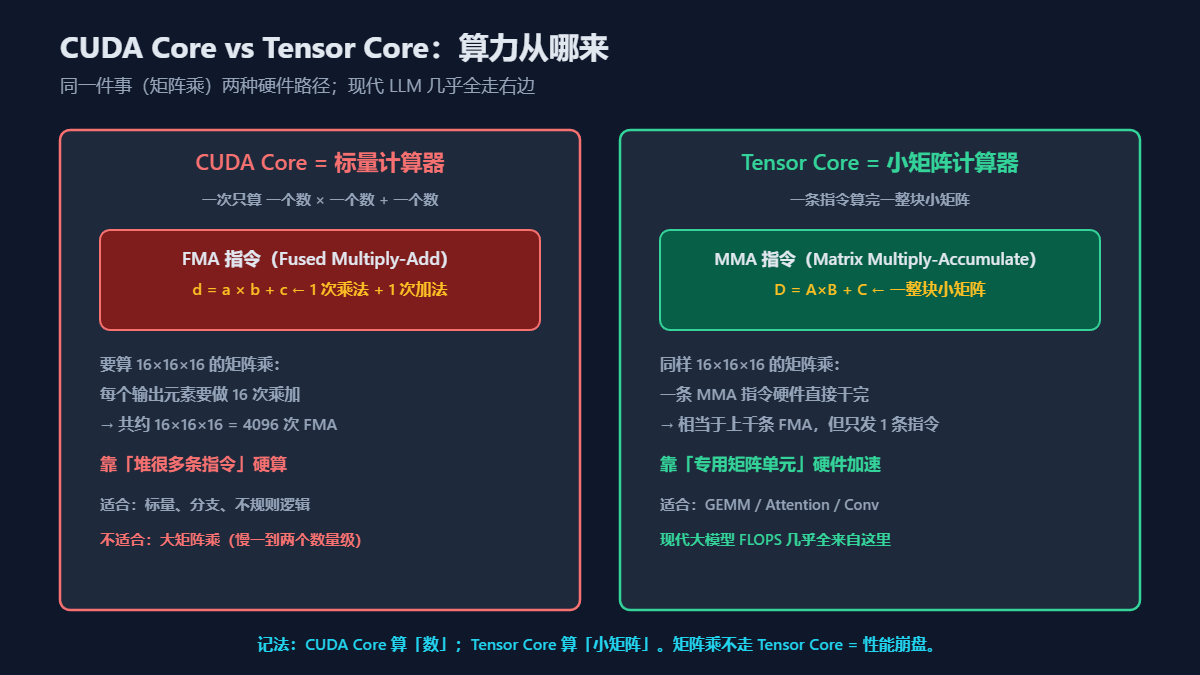

4.2 CUDA Core vs Tensor Core：同一件事，两条路

	CUDA Core	Tensor Core
一次干什么	1 次 FMA（一个数）	1 次 MMA（一小块矩阵）
算 16×16×16	约 4096 次 FMA	约 1 条 MMA 指令
适合	标量、分支、不规则逻辑	GEMM / Attention / Conv
LLM 占比	边角料	算力主体
误区：以为「写了矩阵乘就自动走 Tensor Core」。不会。tile 形状、对齐、精度不对时，编译器会退回 CUDA Core，性能可差 10×～100×。要用 ncu 看 Tensor Core 利用率确认。

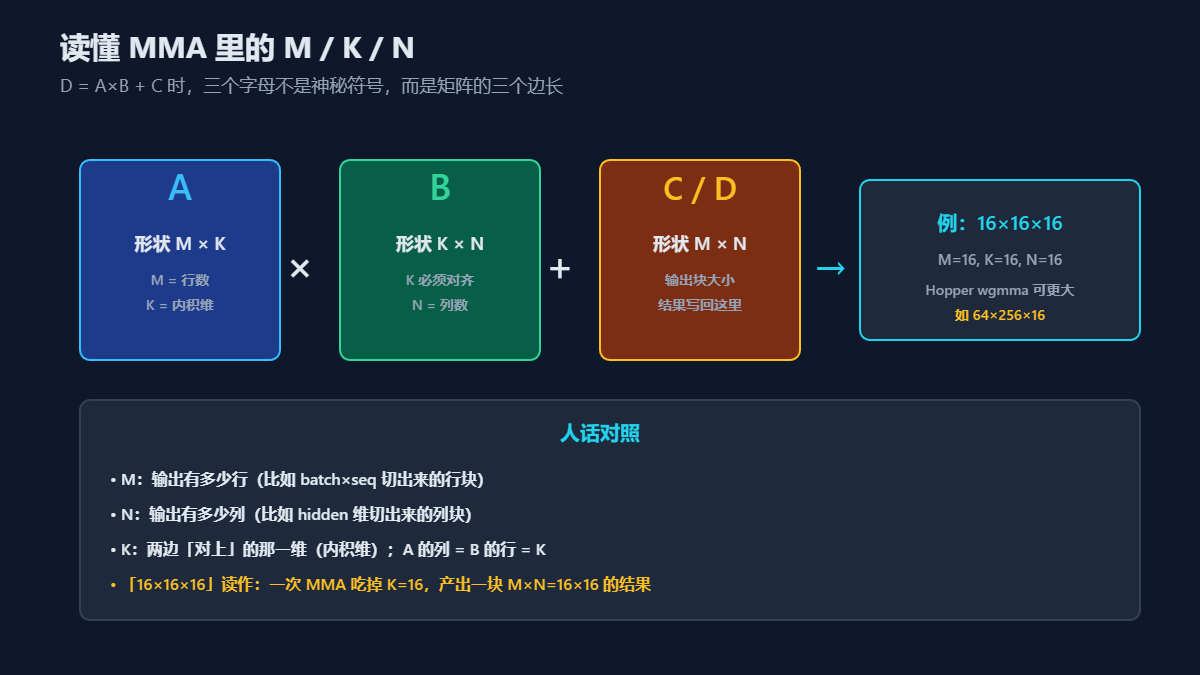

4.3 M / K / N 三个字母怎么读

M：输出有多少行
N：输出有多少列
K：两边对上的内积维（A 的列 = B 的行）
说「16×16×16」= 一次 MMA 吃掉 K=16，产出一块 16×16 的结果
Hopper 的 wgmma 可以一次更大，例如 64×256×16

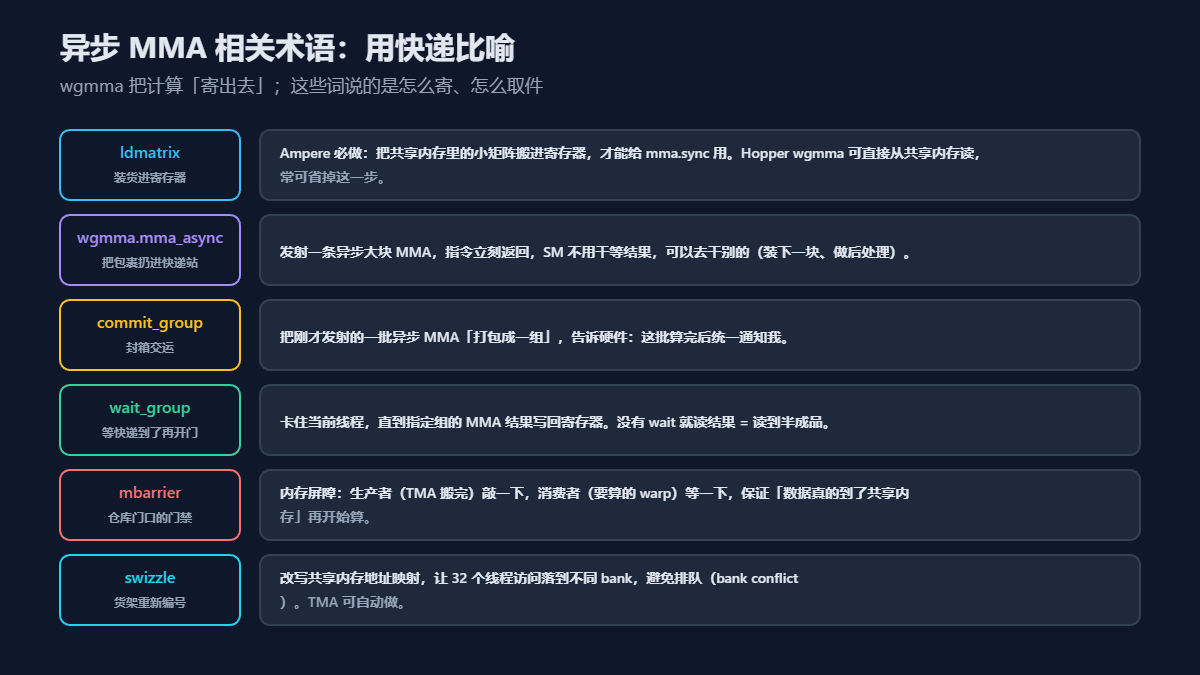

4.4 异步相关词（Hopper 才真正用满）

术语	比喻	人话
`ldmatrix`	装货进寄存器	Ampere：A/B 先从共享内存装进寄存器再算。Hopper wgmma 常可直接从共享内存读。
`wgmma.mma_async`	把包裹扔进快递站	发射异步大块 MMA，指令立刻返回，SM 可去干别的。
`commit_group`	封箱交运	把一批异步 MMA 打成一组。
`wait_group`	等快递到了再开门	等到该组结果写回寄存器再读；否则读到半成品。
`mbarrier`	仓库门禁	内存屏障：搬完再算，保证共享内存里的数据真的到了。
`swizzle`	货架重新编号	改地址映射，让 32 线程落到不同 bank，避免排队。

4.5 实践含义

写 GEMM / attention / conv，必须落到 Tensor Core，否则性能崩。
数据布局要满足要求（如 FP16 的 16B 对齐、特定 tile 形状）。
Hopper：用 wgmma 异步发射；A/B 在共享内存，C/D 在寄存器；用 commit_group + wait_group 同步。
用 ncu 的 Tensor 利用率确认没有退回 CUDA Core。

五、Hopper 特性一：TMA（Tensor Memory Accelerator）

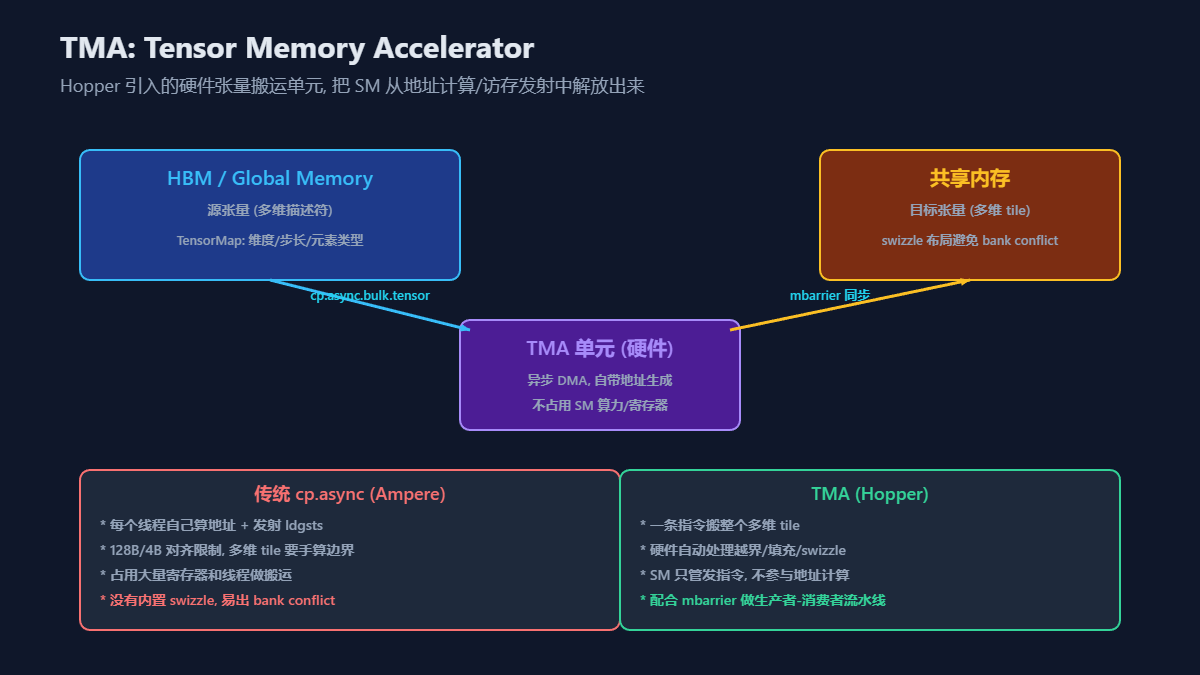

Hopper架构中TMA（Tensor Memory Accelerator）单元的硬件张量搬运模型示意图

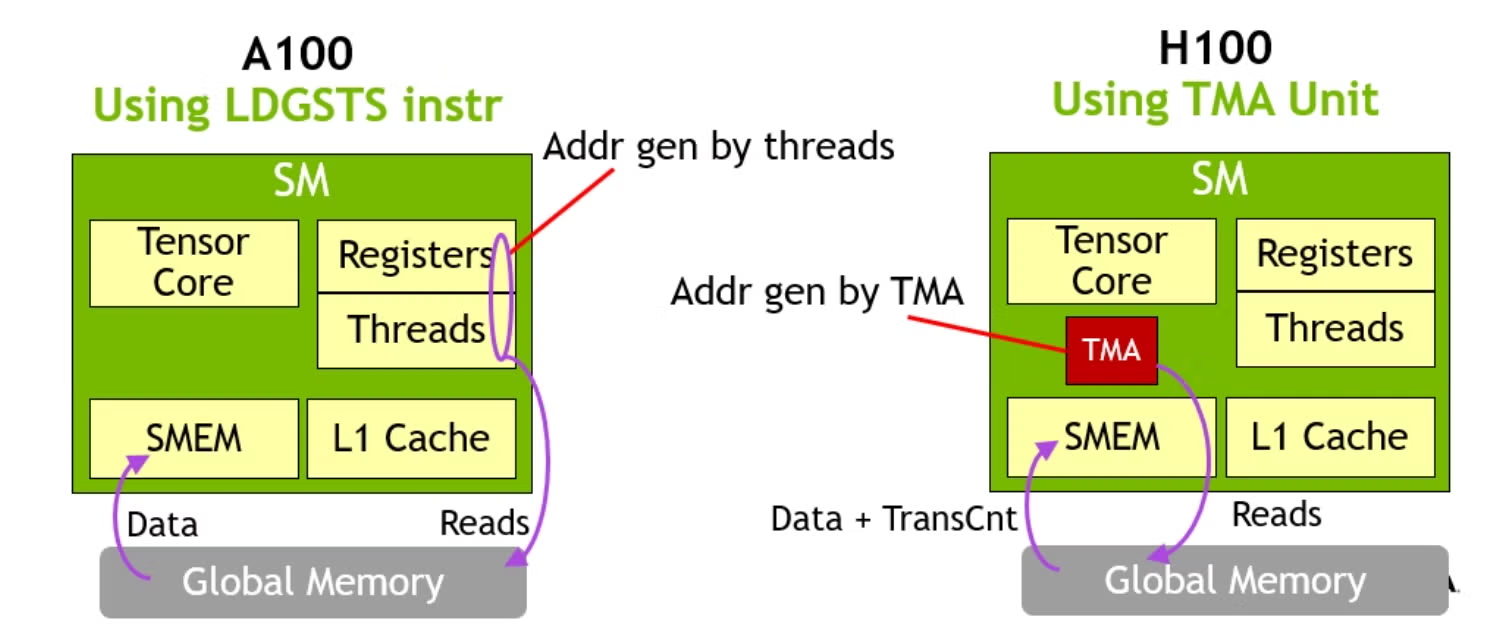

网络权威配图：下面两张来自 PyTorch 官方博客《Deep Dive on the Hopper TMA Unit for FP8 GEMMs》，是讲解 TMA 最清晰的图。第一张对比了 Ampere（A100，线程级 cp.async，每线程自己算地址）与 Hopper（H100，TMA 硬件单元，单线程发描述符即搬整块）的数据搬运模型差异；第二张展示了 TMA 如何通过一个 copy descriptor（含张量维度/坐标）完成地址生成，免去逐元素寻址。
A100与H100在数据搬运模型上的差异示意图

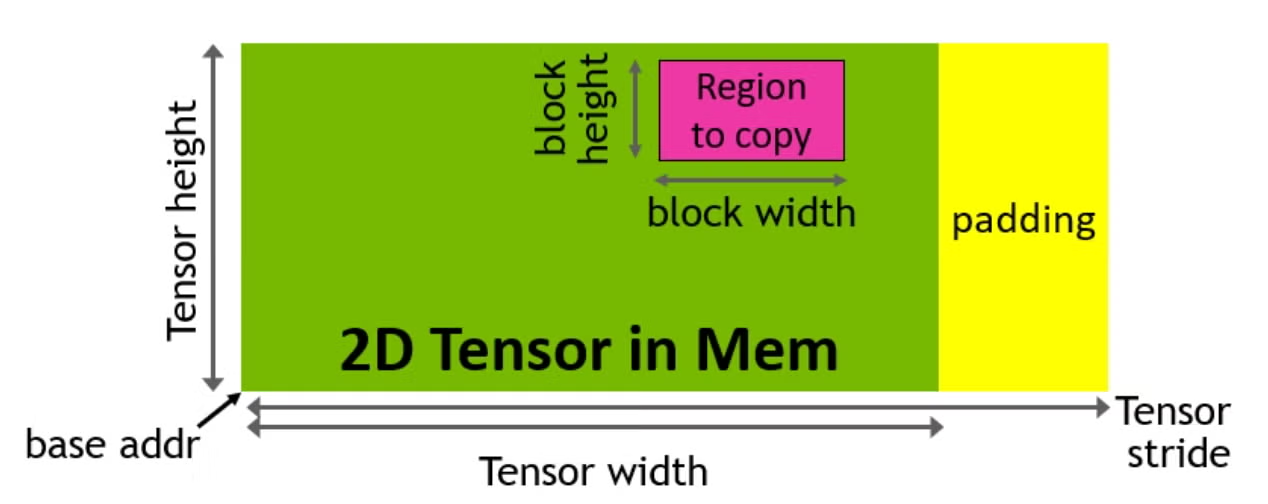

2D张量在内存中的结构示意图

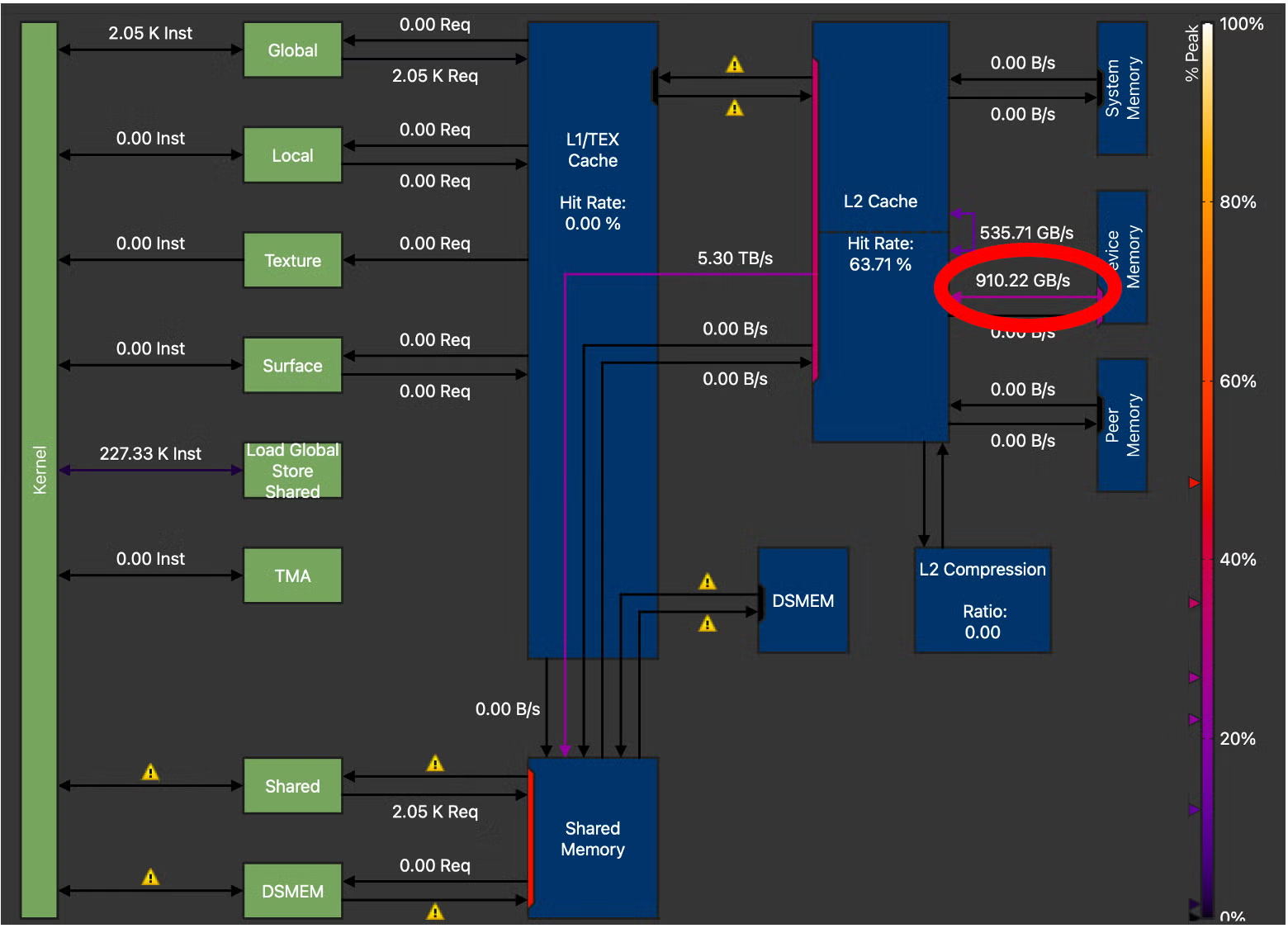

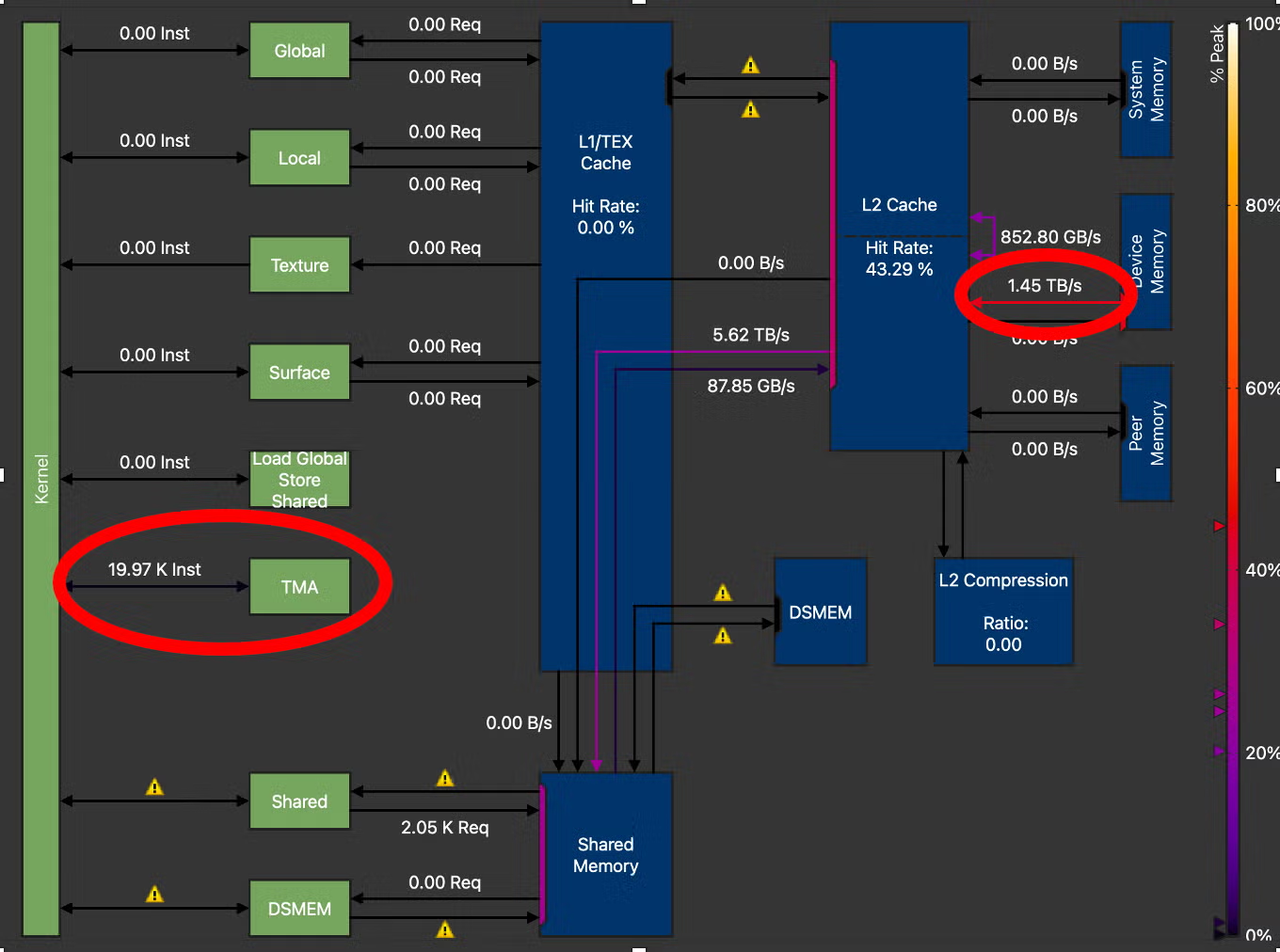

实测带宽图：下面两张是同一篇博客用 Nsight Compute 抓的 H100 GMEM 带宽实测——未用 TMA 时约 910 GB/s，用 TMA 后达到 1.45 TB/s，直观说明 TMA 把访存带宽喂得更满。
Hopper架构中H100 GPU的带宽实测情况示意图
Hopper架构中TMA（Tensor Memory Accelerator）的带宽实测情况示意图
TMA 是 Hopper 最重要的访存革新，它把 SM 从「搬运工」解放成「计算工」。

白话定义：TMA 是一个专门的硬件搬运单元，你给它一个多维张量描述，它自己把整块数据从 HBM 搬到共享内存，SM 完全不参与。

术语拆解

词	人话
TMA	Tensor Memory Accelerator：硬件 DMA，专搬多维 tile
TensorMap	host 端建好的「说明书」：维度、步长、元素类型、是否 swizzle
`cp.async.bulk.tensor`	发一条「按说明书搬整块」的指令
boundary handling	越界自动填充，不用线程手写边界 if
cp.async（Ampere）	旧方案：每线程自己算地址发 `ldgsts`，占寄存器、无内置 swizzle
精确定义：程序员先在 host 创建 `TensorMap`，kernel 里一条 TMA 指令搬整个多维 tile。硬件自动：地址生成、越界填充、swizzle、与 mbarrier 做生产者-消费者同步。

实践含义：

Hopper kernel 的访存应该尽量用 TMA，而不是手写 cp.async。
TMA 天然配合 wgmma 的异步流水线：TMA 装下一块，wgmma 算上一块，深度重叠。
CUTLASS 3.x 和 Triton 都已封装 TMA，写 kernel 时用高层 API 即可。

六、Hopper 特性二：FP8 浮点格式

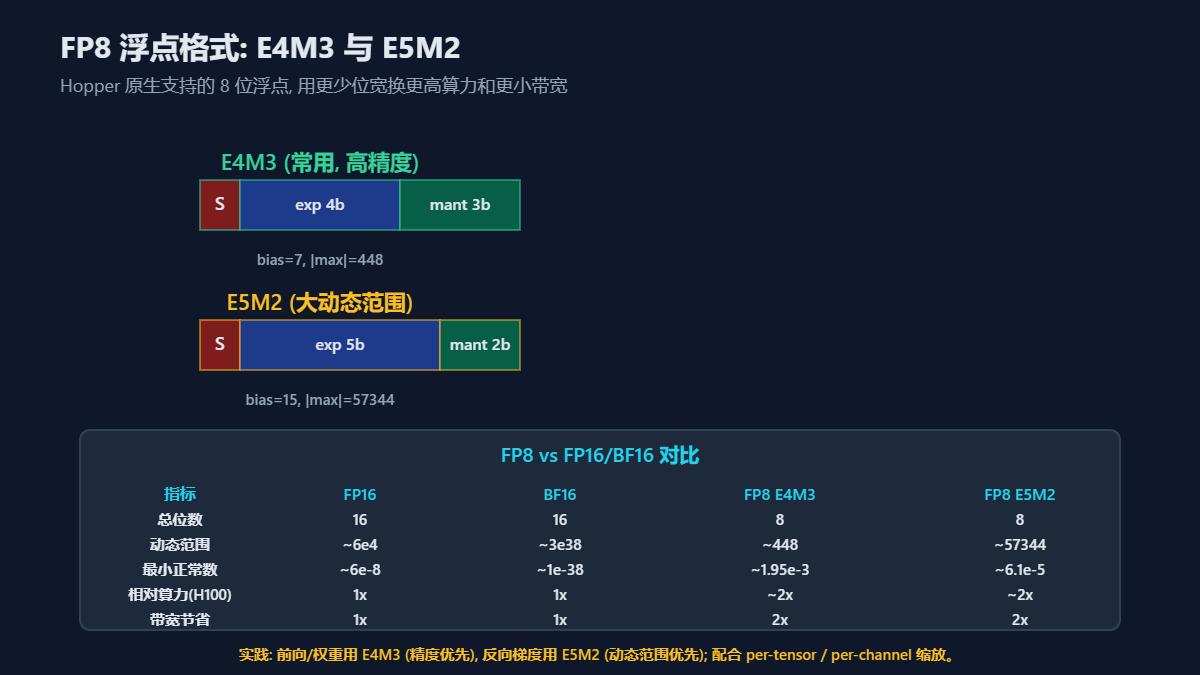

Hopper支持的FP8浮点格式E4M3与E5M2示意图

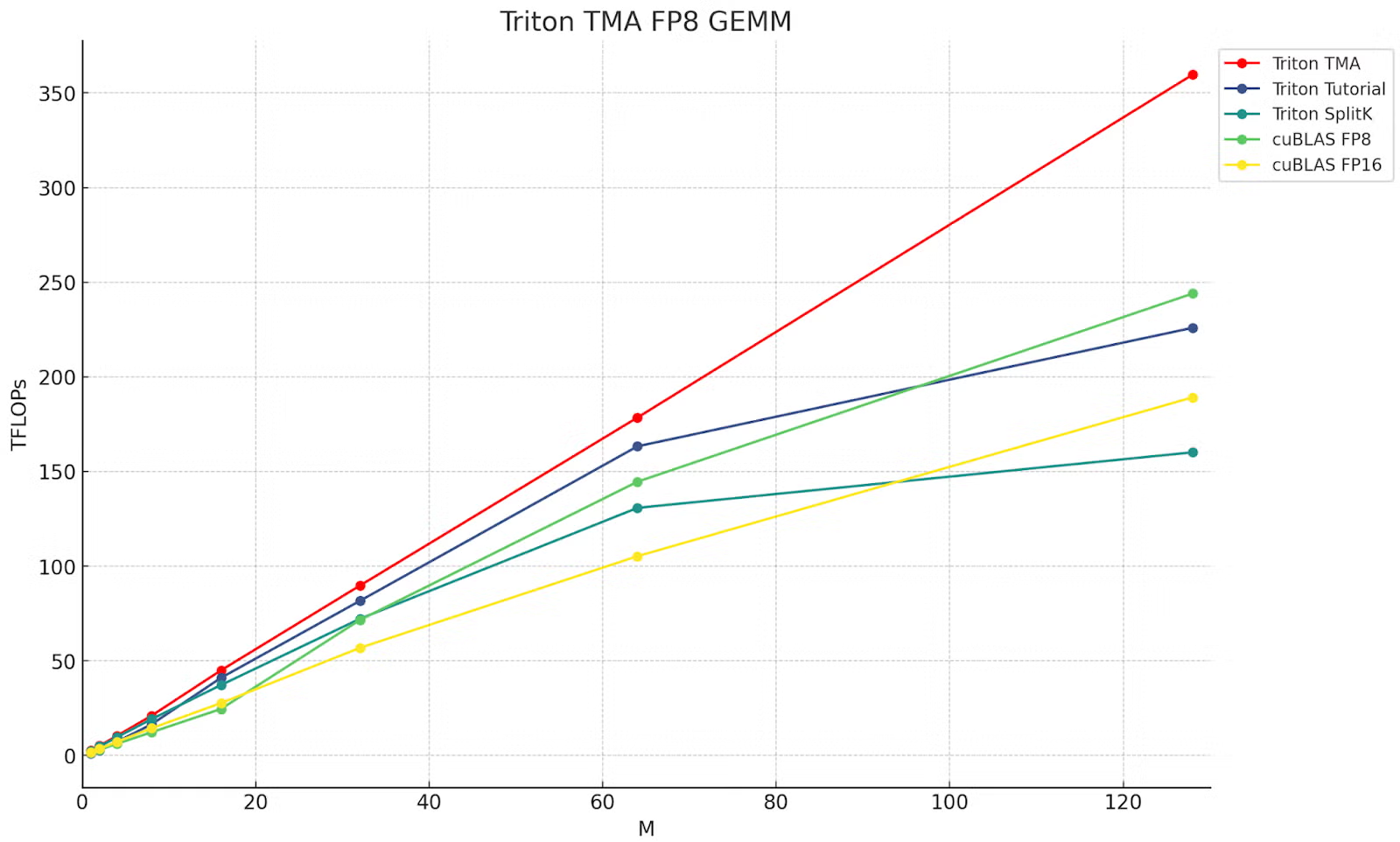

网络权威配图：下面两张来自 PyTorch 官方博客，量化展示了 FP8 + TMA 的实测收益。第一张对比了不同 FP8/FP16 Triton 与 cuBLAS kernel 的吞吐（TFLOPS），可见 FP8 在中小矩阵上吞吐显著高于 FP16；第二张是 Triton FP8+TMA GEMM 与 cuBLAS 的性能对比，证明 TMA 对 FP8 GEMM 的关键作用。
Triton TMA FP8 GEMM性能对比图

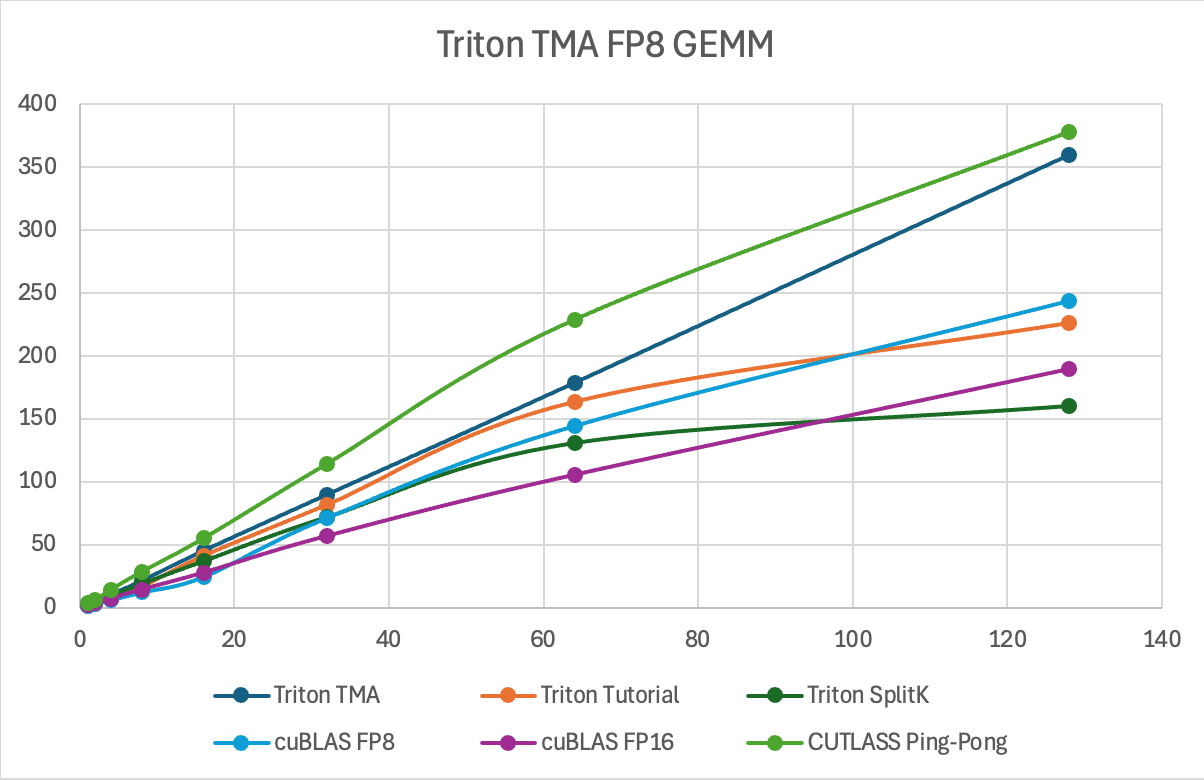

Triton TMA FP8 GEMM示意图
FP8 是 Hopper 在推理场景的关键武器：用一半位宽换接近 2 倍算力和 2 倍带宽。

白话定义：FP8 是 8 位浮点数，比 FP16/BF16 少一半位，算力翻倍、带宽减半，代价是精度和动态范围变小。

术语拆解：浮点格式在数什么

一个浮点数通常拆成三段：

段	英文	人话
S	Sign	符号位：正还是负
E	Exponent	指数：决定「能表示多大/多小」（动态范围）
M	Mantissa / Fraction	尾数：决定「同一个数量级里能分多细」（精度）
bias	指数偏置	存的时候指数要加一个固定偏移；解码时再减回去
精确定义：Hopper 支持两种 FP8：

E4M3：1 符号 + 4 指数 + 3 尾数，bias=7，\|max\|≈448 → 精度相对好，范围小
E5M2：1 符号 + 5 指数 + 2 尾数，bias=15，\|max\|≈57344 → 范围大，精度差
对比：FP16 范围约 6e4；BF16 约 3e38（指数多）；E4M3 只有约 448。所以 FP8 必须配缩放因子（scale），否则容易溢出或下溢。

实践含义：

前向 / 权重用 E4M3（精度优先），反向梯度用 E5M2（范围优先）。
配合 per-tensor / per-channel scaling factor，把有限范围「撑开」。
SGLang / vLLM 的 FP8 推理就是这套；不是所有模型都适合，要校准。

七、Hopper 特性三：wgmma（Warp-Group MMA）

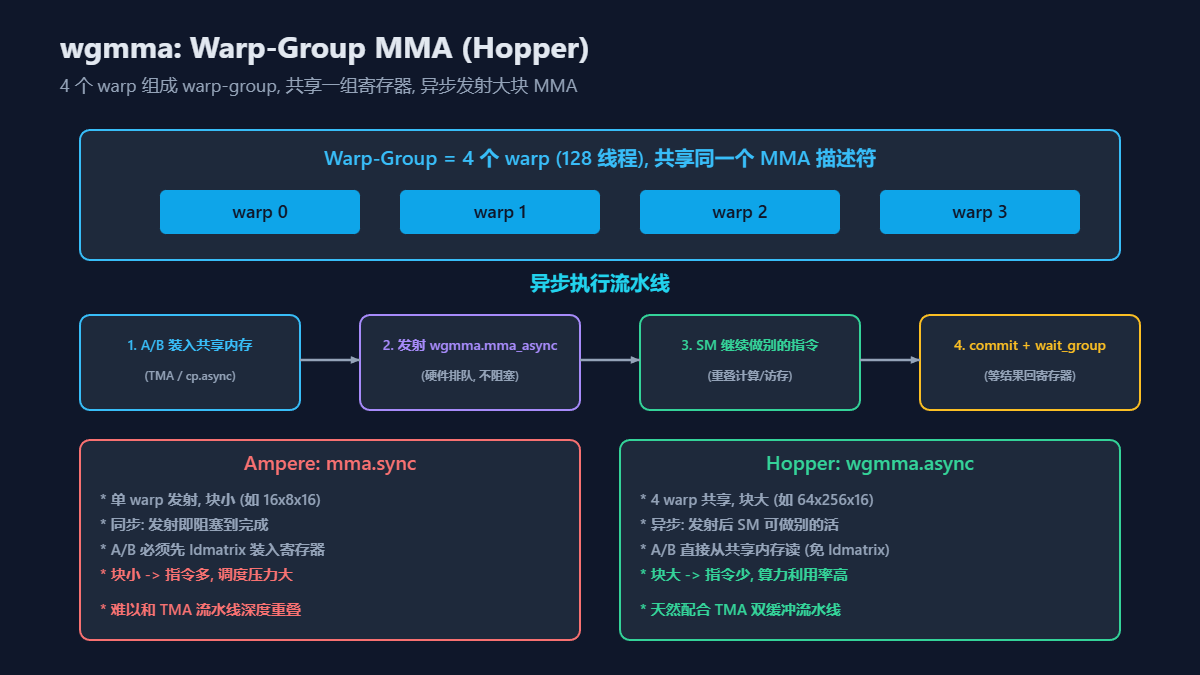

Hopper架构中wgmma（Warp-Group MMA）的执行流程

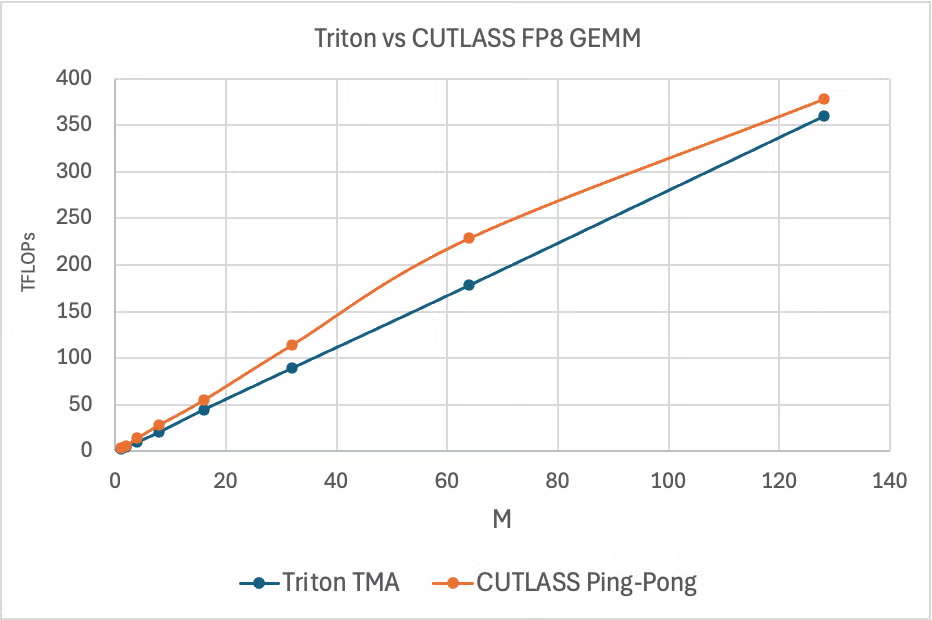

网络权威配图：下面两张来自 PyTorch 官方博客，展示了 wgmma + TMA 组合在 FP8 GEMM 上的实测性能。第一张对比 Triton 与 CUTLASS Ping-Pong FP8 GEMM 的 TFLOPS（M=N=K=4096）；第二张是 CUTLASS Ping-Pong 相对 Triton FP8+TMA 的加速比。可以看出 Hopper 上 wgmma + 多级流水线 + Ping-Pong 调度能把 FP8 算力榨到接近峰值。
Triton vs CUTLASS FP8 GEMM性能对比图

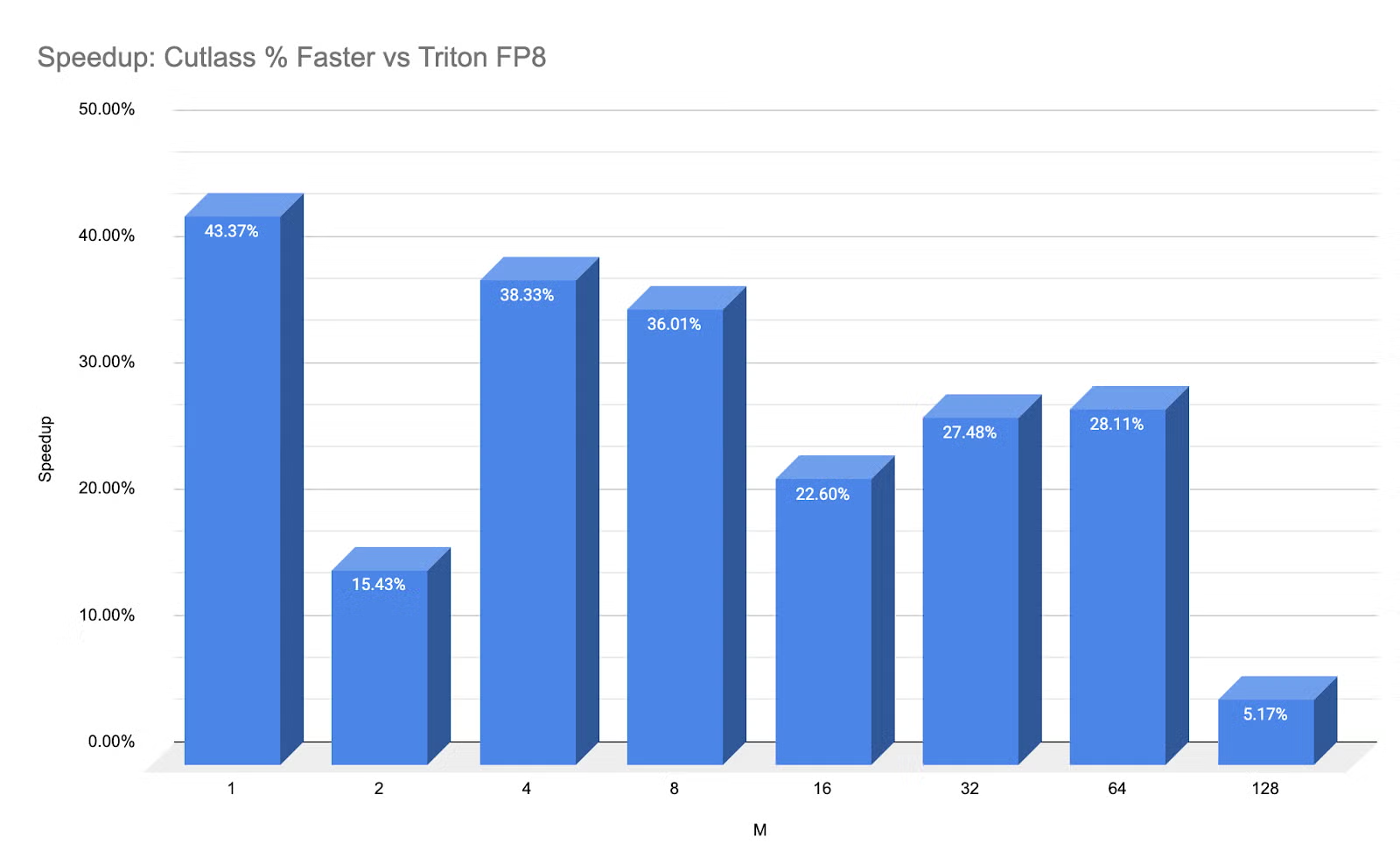

Cutlass % Faster vs Triton FP8速度提升柱状图
wgmma 是 Hopper 把「算」也异步化的关键，让访存和计算能深度重叠。

白话定义：wgmma = 4 个 warp（128 线程）组成一个小队，一起发射一条大块、异步的 MMA；发射后不等结果，SM 可以继续干别的。

精确定义：Hopper 引入 warp-group：4 个 warp 共享一组 MMA 描述符，用 wgmma.mma_async 发射大块（如 64×256×16）。

术语拆解（和 Ampere 对比）

	Ampere `mma.sync`	Hopper `wgmma.mma_async`
谁发	单 warp（32 线程）	warp-group（4 warp / 128 线程）
块大小	小，如 16×8×16	大，如 64×256×16
同步	同步：发射就等做完	异步：发射就返回
A/B 从哪读	必须先 `ldmatrix` 进寄存器	可直接从共享内存读
和访存重叠	难做深	天然配合 TMA 多级流水线
`commit_group` / `wait_group` / `ldmatrix` / `mbarrier` 的人话见 [§4.4](#44-异步相关词hopper-才真正用满)。

实践含义：

Hopper GEMM / attention 优先 wgmma + TMA，流水线 4～8 级。
CUTLASS 3.x / Triton（num_stages）都已封装这套组合。

八、Hopper 特性小结：为什么这些特性一起出现

TMA、FP8、wgmma 不是孤立特性，而是一套"让 Hopper 在大模型推理上质变"的组合拳：

TMA 把访存从 SM 卸载到硬件，SM 不再当搬运工。
wgmma 把计算异步化，让访存和计算深度重叠。
FP8 把每拍算力和带宽翻倍，喂饱更快的算力单元。
swizzle + mbarrier 让共享内存访问无冲突、流水线同步高效。
这套组合让 H100 在 LLM 推理上相比 A100 有数倍吞吐提升，也是 SGLang / vLLM 在 Hopper 上能跑出高 token/s 的硬件基础。

术语速查（本文）

术语	一句话
SM	GPU 上真正跑指令的「小核心」
warp	32 线程锁步小队
SIMT	一条指令、多线程各算各的数据
CUDA Core	标量 FMA 单元
Tensor Core	小矩阵 MMA 单元，算力主体
FMA / MMA	一次乘加（数） / 一次矩阵乘加（块）
FLOPS / TFLOPS	每秒浮点运算次数 / 万亿次
GEMM	通用矩阵乘
TMA	Hopper 硬件张量搬运，SM 不参与地址计算
wgmma	4-warp 异步大块 MMA
FP8 E4M3/E5M2	8 位浮点：偏精度 / 偏范围
mbarrier / swizzle	内存屏障同步 / 地址重排防 bank conflict
occupancy	SM 上驻留 warp 占比（隐藏延迟用）

常见误区

误区一：occupancy 越高越好。不对。计算密集 kernel 用更多寄存器、更低 occupancy 反而更快，因为每线程算得更多。要看 achieved occupancy + stall reasons 一起判断。
误区二：Tensor Core 自动启用。不会。数据布局不对、tile 形状不对、精度不对，编译器会回退到 CUDA Core，性能差一两个数量级。要主动确保走 MMA 路径。
误区三：TMA 只是 cp.async 的别名。不是。TMA 是独立硬件单元，自带地址生成、越界处理、swizzle，SM 完全不参与；cp.async 是线程级、要算地址。
误区四：FP8 直接替换 FP16 就行。不行。FP8 动态范围小，必须配缩放因子，否则精度掉得厉害。前向用 E4M3、反向用 E5M2 是经验。
误区五：wgmma 和 mma.sync 只是块大小不同。本质差异是异步 vs 同步。wgmma 发射后 SM 能继续干活，mma.sync 发射即阻塞，这决定了能否做深度流水线。
