CUDA 性能分析：Nsight、Graph、Stream 与 CUTLASS

厨子2026/10/5大约 11 分钟人工智能AIAI InfraAINsightCUDA GraphCUDA StreamCUTLASS

分析工具与 CUDA Graph / Stream / CUTLASS

讲了硬件和优化套路。这篇讲工程化武器：怎么用 nsys / ncu 找瓶颈（读 SGLang profile 必备），怎么用 CUDA Graph 省 CPU 开销，怎么用 stream 并发重叠任务，以及 CUTLASS 这套模板库怎么帮你拼出高性能 kernel。

本文先讲两个分析工具（nsys 宏观、ncu 微观），再讲三个工程化武器（CUDA Graph、stream 并发、CUTLASS），最后给一个完整的"读 SGLang profile"工作流。

一、Nsight Systems (nsys)：系统级 timeline

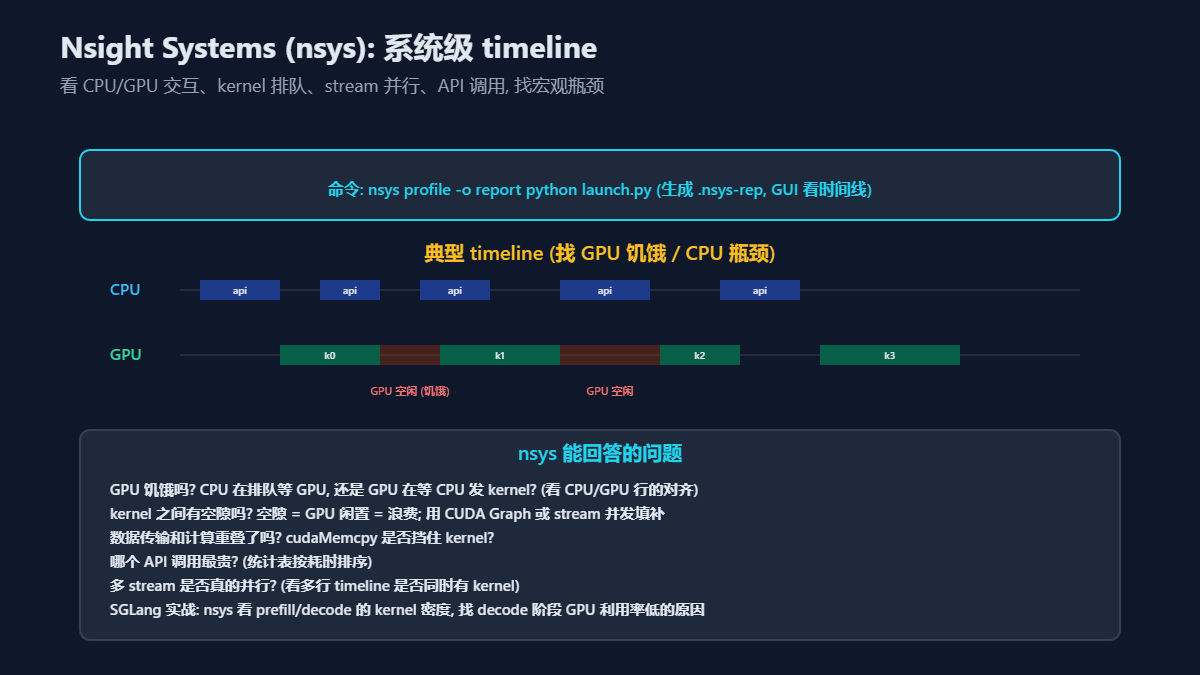

Nsight Systems(nsys)的系统级timeline界面示意图
nsys 是看"宏观"的工具：CPU/GPU 交互、kernel 排队、stream 并行、API 调用。它是读 SGLang profile 的第一站。

白话定义：nsys 把整个程序跑一遍，录成一条时间线，你能看到 CPU 在干什么、GPU 在干什么、它们之间怎么对齐。

精确定义：

nsys profile -o report python launch.py
# 生成 report.nsys-rep, 用 GUI 打开看时间线

nsys 报告里最核心的是 timeline 视图：上面一行是 CPU 的 API 调用，下面一行是 GPU 的 kernel 执行。对齐看就能发现：

GPU 饥饿：CPU 行有 API 调用，GPU 行空着（kernel 之间有空隙）→ GPU 闲置浪费。
CPU 瓶颈：CPU 行密密麻麻，GPU 行稀疏 → CPU 发 kernel 太慢。
传输挡计算：cudaMemcpy 把 kernel 挡住了 → 没用 stream 并发。
多 stream 是否真并行：多行 timeline 是否同时有 kernel。
nsys 能回答的问题：

GPU 饥饿吗？CPU 在排队等 GPU，还是 GPU 在等 CPU 发 kernel？（看 CPU/GPU 行的对齐）
kernel 之间有空隙吗？空隙 = GPU 闲置 = 浪费；用 CUDA Graph 或 stream 并发填补。
数据传输和计算重叠了吗？cudaMemcpy 是否挡住 kernel？
哪个 API 调用最贵？（统计表按耗时排序）
多 stream 是否真的并行？（看多行 timeline 是否同时有 kernel）
SGLang 实战：nsys 看 prefill/decode 的 kernel 密度，找 decode 阶段 GPU 利用率低的原因。
实践含义：调优第一步永远是 nsys，先看宏观有没有 GPU 饥饿、有没有空隙、哪个阶段最久。不要一上来就钻 kernel 内部。

二、Nsight Compute (ncu)：kernel 级 profiler

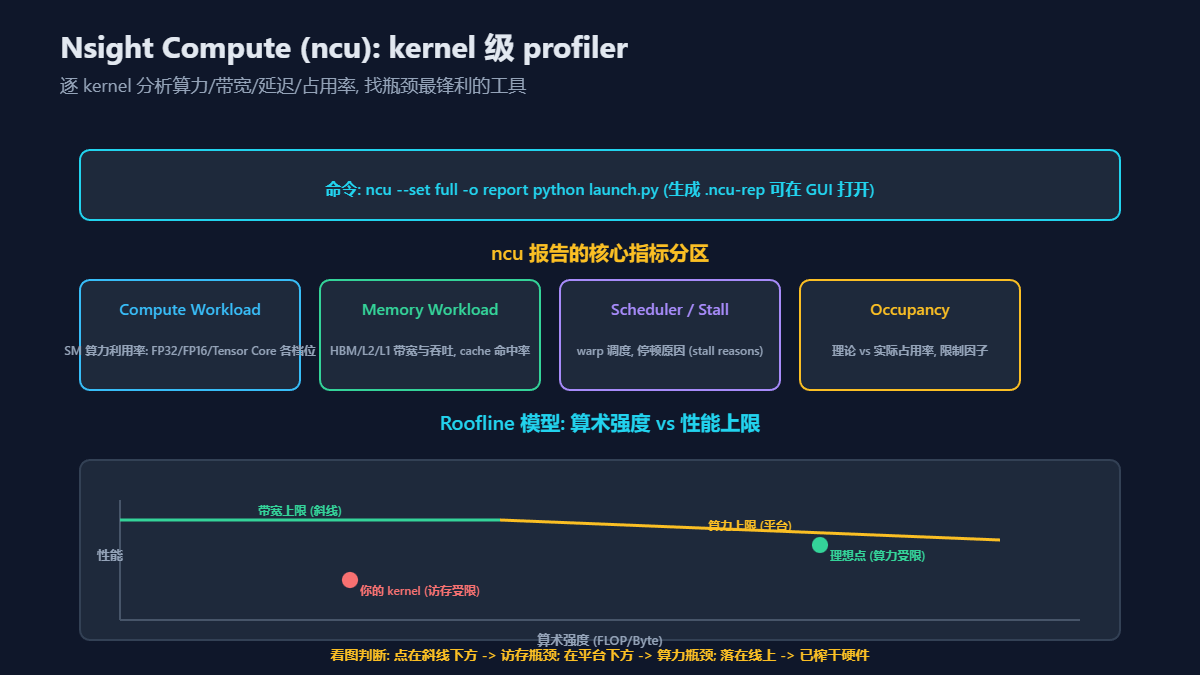

NVIDIA Nsight Compute (ncu) 的kernel级profiler示意图
ncu 是看「微观」的工具：逐 kernel 分析算力、带宽、延迟、占用率。它是找 kernel 瓶颈最锋利的武器。

白话定义：ncu 钻进单个 kernel，告诉你它卡在哪——是算力不够、带宽不够、还是 occupancy 太低。

精确定义：

ncu --set full -o report python launch.py
# 生成 report.ncu-rep, GUI 打开; 也可命令行 --csv 导指标

ncu 报告分四个核心指标区：

Compute Workload：SM 算力利用率，FP32/FP16/Tensor Core 各档位。
Memory Workload：HBM/L2/L1 带宽与吞吐，cache 命中率。
Scheduler / Stall：warp 调度，停顿原因（stall reasons）。
Occupancy：理论 vs 实际占用率，限制因子。

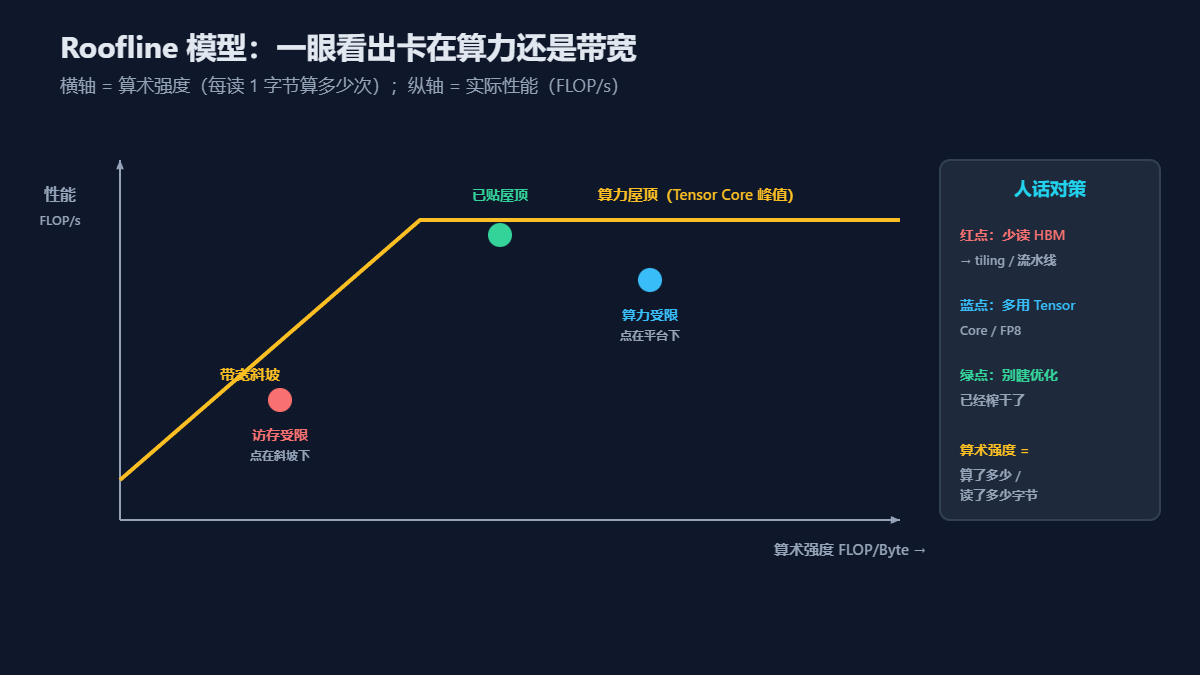

Roofline：用一张图判断「卡算力还是卡带宽」

词	人话
算术强度	每从显存读 1 字节，能做多少次浮点运算（FLOP/Byte）
带宽斜坡	强度低时，性能被「读得不够快」限制（斜线）
算力屋顶	强度够高时，性能被 Tensor Core 峰值限制（水平线）
点在斜坡下	访存受限 → 加 tiling / 流水线 / 少读 HBM
点在平台下	算力受限 → 确认走 Tensor Core / FP8 / 减冗余计算
常见 stall 人话：
Stall 名	人话
-	-
Long Scoreboard	在等全局内存数据到寄存器
Wait / Barrier	在等 `__syncthreads` / mbarrier / wait_group
Divergence	warp 内分支走散了
实践含义：

先用 nsys 找最久的 kernel，再用 ncu 钻进去。
看 roofline 判断瓶颈类型，再看对应指标区。

三、CUDA Graph：录制 + 重放，省掉 CPU 调度开销

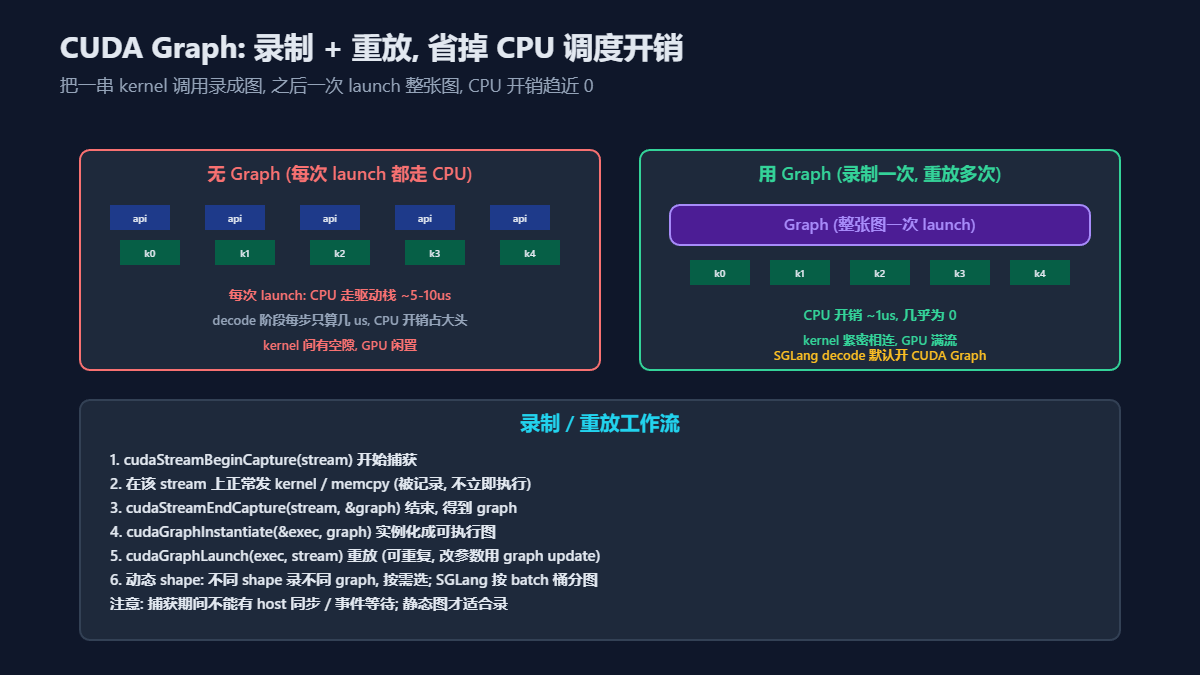

CUDA Graph录制+重放的工作流程

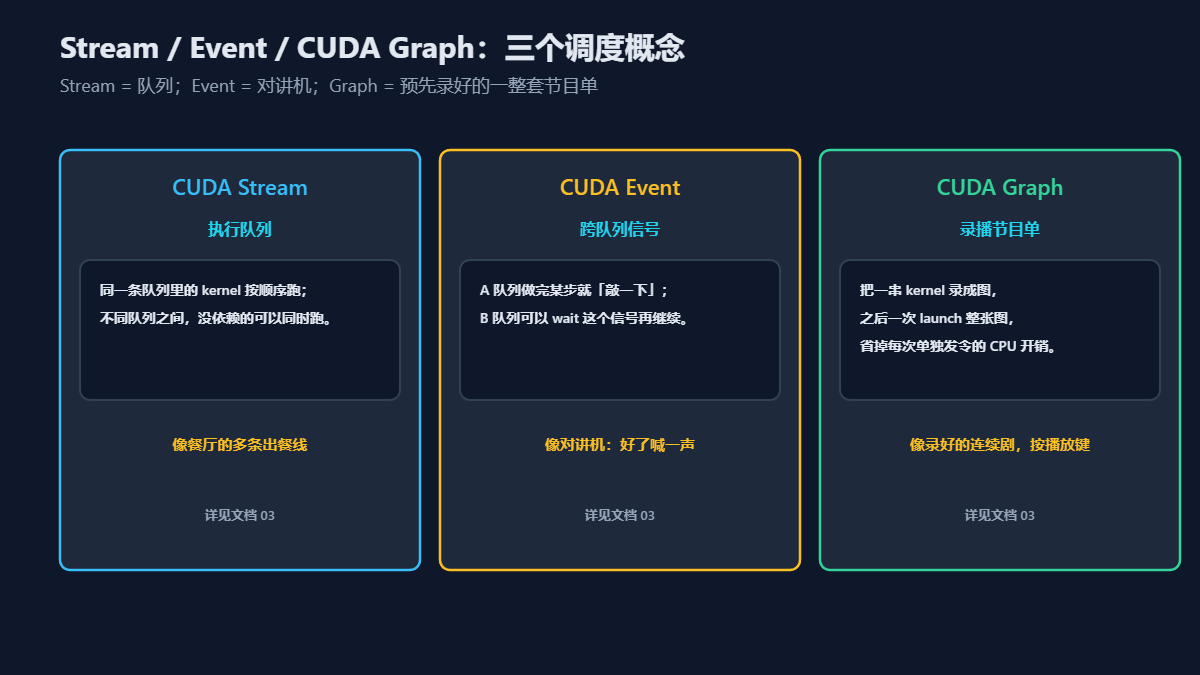

CUDA Stream、CUDA Event、CUDA Graph三个调度概念示意图
CUDA Graph 是 decode 阶段的关键武器：把一串 kernel 录成图，之后一次 launch 整张图，CPU 开销趋近 0。

术语拆解：Stream / Event / Graph

概念	比喻	人话
Stream	出餐线	同一条队列里的活按顺序做；不同队列可并行
Event	对讲机	A 队列做完敲一下，B 队列可以等这个信号
CUDA Graph	录好的节目单	把一串 kernel 录成图，之后按「播放」一次发完整套
白话定义：把要反复执行的 kernel 序列录成一张「图」，之后每次只发「重放这张图」一条指令，省掉每个 kernel 单独 launch 的 CPU 开销。

精确定义：

无 Graph：每次 launch 一个 kernel，CPU 都要走一遍驱动栈，约 5-10 微秒。decode 阶段每步只算几微秒，CPU 开销占大头，kernel 间有空隙， GPU 闲置。
有 Graph：录制一次，重放多次，CPU 开销约 1 微秒，kernel 紧密相连，GPU 满流。
录制 / 重放工作流：

1. cudaStreamBeginCapture(stream)  开始捕获
2. 在该 stream 上正常发 kernel / memcpy (被记录, 不立即执行)
3. cudaStreamEndCapture(stream, &graph)  结束, 得到 graph
4. cudaGraphInstantiate(&exec, graph)  实例化成可执行图
5. cudaGraphLaunch(exec, stream)  重放 (可重复, 改参数用 graph update)
6. 动态 shape: 不同 shape 录不同 graph, 按需选; SGLang 按 batch 桶分图

注意：

捕获期间不能有 host 同步 / 事件等待；静态图才适合录。
动态 shape：不同 shape 录不同 graph，按需选。SGLang 按 batch 桶分图，避免重录开销。
改参数用 cudaGraphExecKernelNodeSetParams（graph update），不用重录。
SGLang decode 默认开 CUDA Graph，这是它 decode 吞吐高的关键之一。
实践含义：
任何"小 kernel 反复跑"的场景都该考虑 CUDA Graph（decode、采样、小 batch 推理）。
大 kernel / 一次性计算不需要 Graph，CPU 开销占比小。
SGLang 的 cuda_graph 相关代码在 python/sglang/srt/model_executor/ 和 scheduler 里。

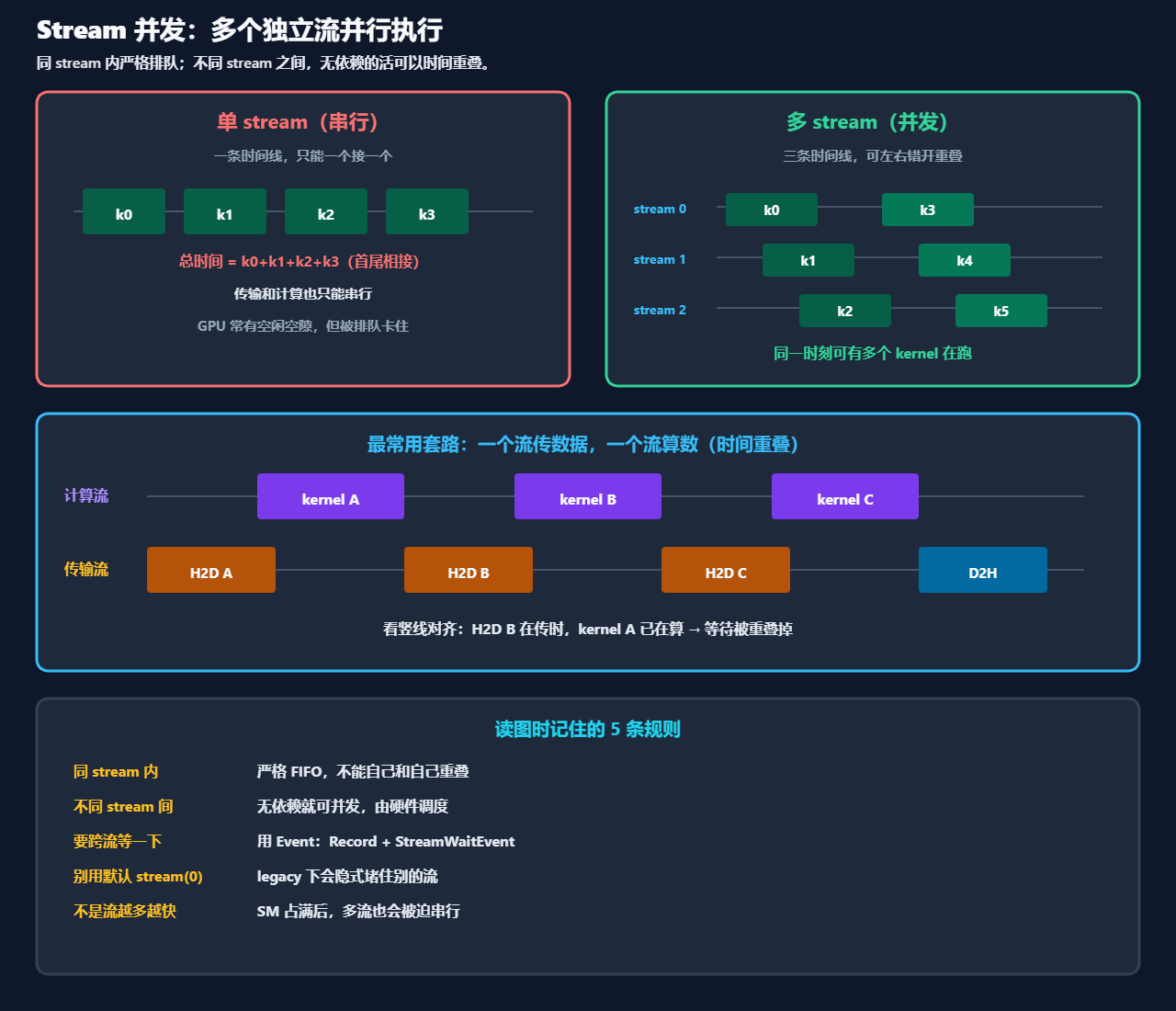

CUDA Stream并发的原理与应用示意图

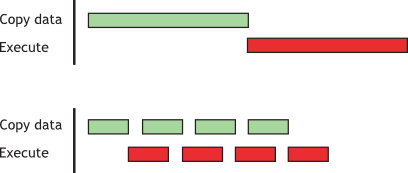

网络权威配图：下面这张来自 NVIDIA CUDA C++ Best Practices Guide，对比了"拷贝与 kernel 串行执行"与"用多个 stream 让拷贝和 kernel 并行执行"的时间线。这正是 stream 并发价值的最直观说明——通过把数据传输和计算放到不同 stream，让它们时间重叠，缩短总耗时。
来自NVIDIA CUDA C++Best Practices Guide示意图
stream 并发让不同任务（计算 / 传输 / 不同 kernel）同时跑，重叠等待时间。

白话定义：CUDA stream 是 kernel 的执行队列。同一 stream 内 kernel 串行，不同 stream 间无依赖的 kernel 可并发。

精确定义：

单 stream：kernel 依次排队，无重叠，传输和计算也串行。
多 stream：不同 stream 的 kernel 时间重叠，由硬件调度器决定并发度。
关键规则：

同 stream 内：严格按发射顺序执行（FIFO），不重叠。
不同 stream 间：无依赖的 kernel 可并发，由硬件调度器决定。
建立依赖：cudaEventRecord + cudaStreamWaitEvent（跨 stream 同步）。
默认 stream（0）：隐式阻塞所有其他 stream（legacy），建议显式建 stream。
并发上限：受 SM 资源限制；kernel 太大反而串行（资源占满）。
实战：一个流算，一个流传数据（H2D/D2H），重叠传输和计算。
SGLang：多 DP rank / 多 EP group 用不同 stream 并发通信和计算。
实践含义：

传输和计算重叠：H2D 流 + 计算流，让数据搬运和 kernel 并行。
多任务并发：多个独立 kernel 放不同 stream，填满 SM。
跨 stream 同步用 event，不要用 cudaDeviceSynchronize（太重）。
注意：并发不是无限，SM 资源占满后 kernel 仍会串行。

五、CUTLASS：NVIDIA 官方 GEMM / 卷积模板库

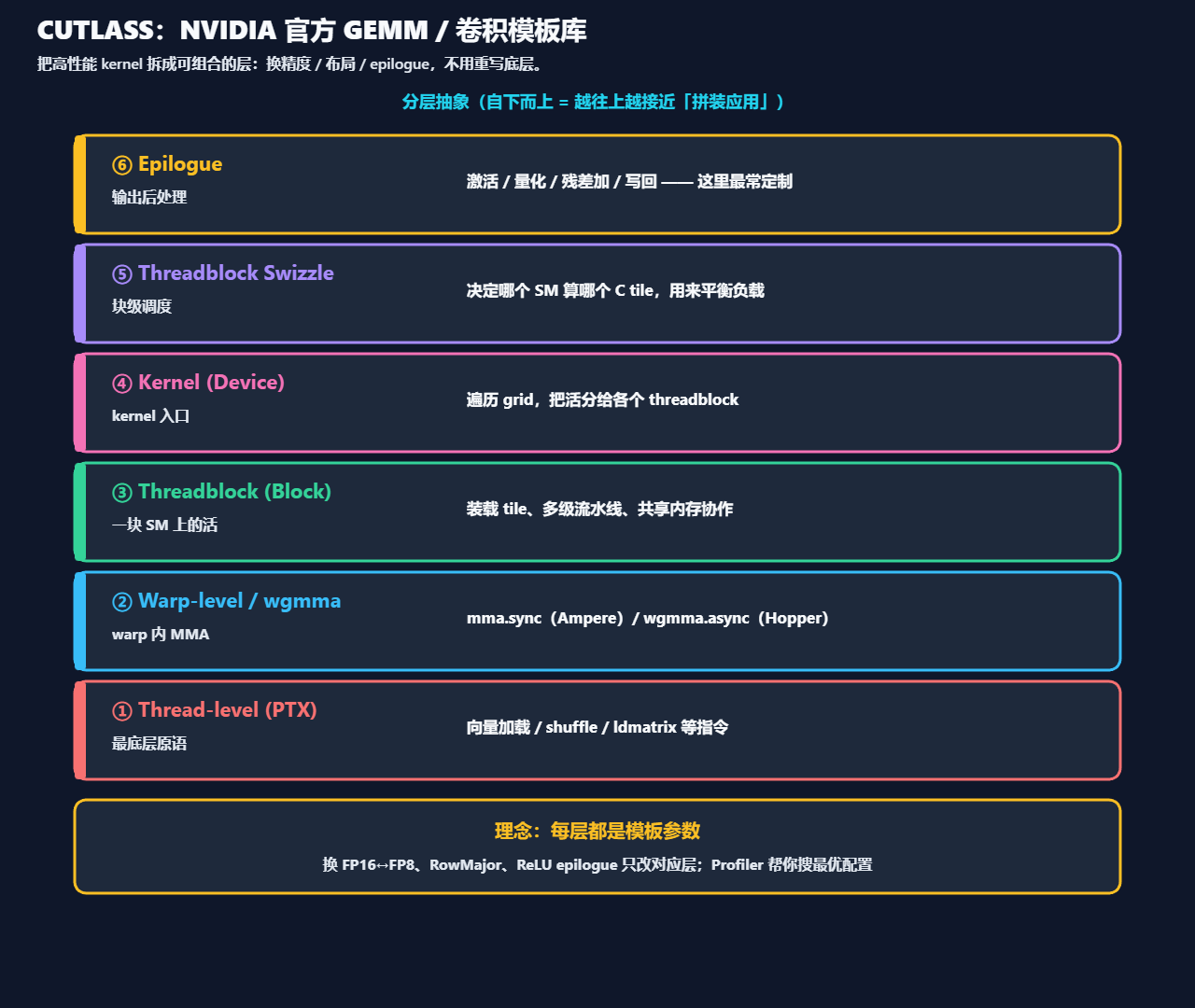

CUTLASS（NVIDIA官方GEMM/卷积模板库）的六层架构示意图
CUTLASS 是写高性能 kernel 的「乐高」：把 kernel 拆成可组合的层，你换精度 / 布局 / epilogue 不用动其他层。

白话定义：CUTLASS 是 NVIDIA 开源的高性能 GEMM / 卷积模板库，把一个 kernel 拆成多层抽象，每层都是模板参数，你拼出定制 kernel 而不重写底层。

术语拆解（六层从下到上）

层	人话
PTX / Thread	最底层机器味指令：向量加载、shuffle、`ldmatrix`…
Warp / wgmma	一个（或一组）warp 的 MMA
Threadblock	一个 SM 上的计算块：装 tile、流水线
Kernel / Device	kernel 入口：grid 怎么扫
Threadblock Swizzle	决定「哪个 SM 算 C 的哪一块」，均衡负载
Epilogue	算完矩阵乘之后的「收尾」：加 bias、激活、量化、写回
理念：换 FP16→FP8、换 RowMajor、换 ReLU epilogue，只改对应模板参数。CUTLASS Profiler 可搜配置；SGLang `sgl-kernel` 部分 AOT 基于它改造。

六、读 SGLang profile 的完整工作流

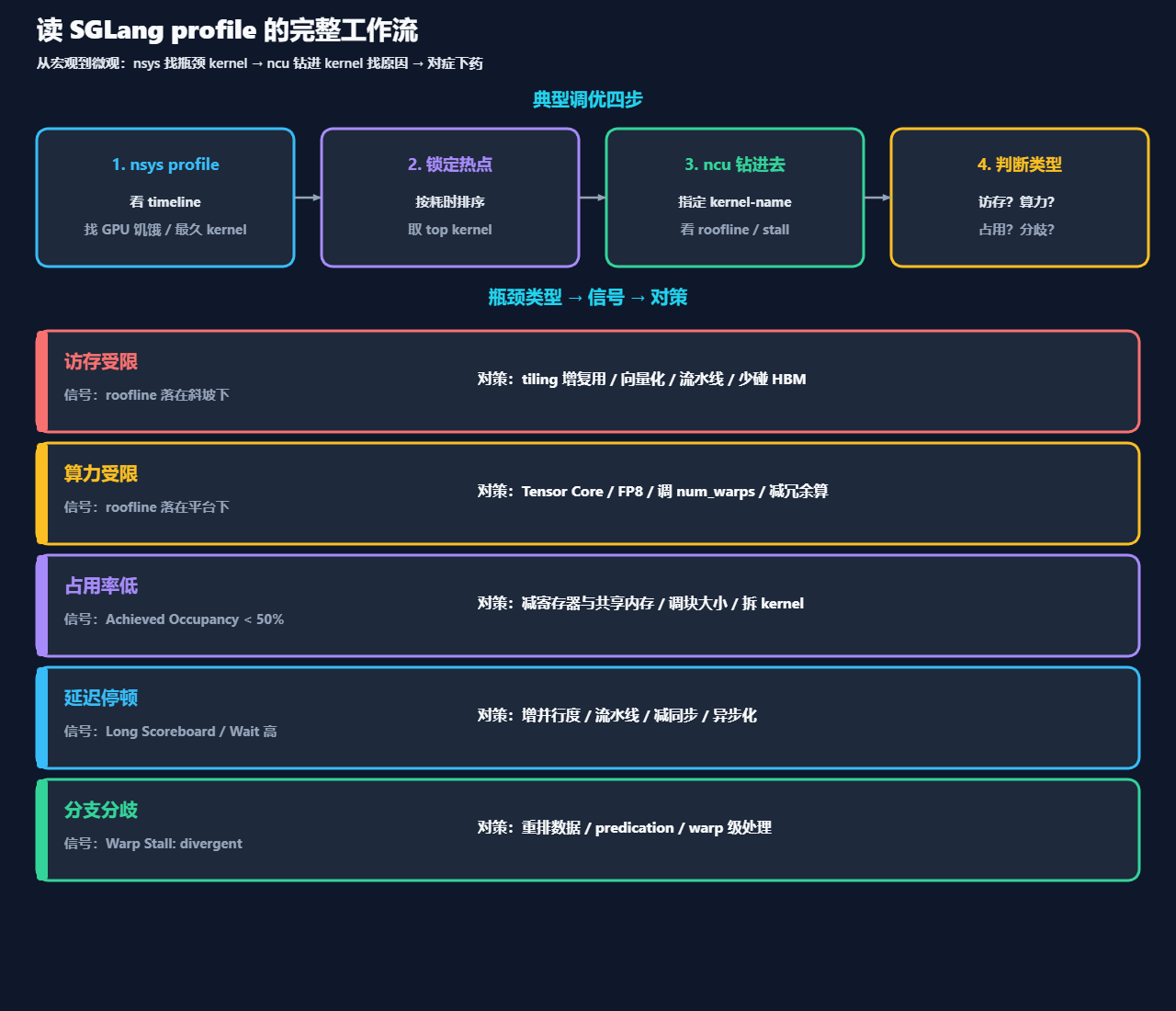

读SGLang profile的完整工作流示意图
把前面四个工具串起来，就是一个完整的调优工作流：从宏观到微观，从瓶颈定位到对策。

典型调优工作流：

nsys profile：看 timeline，找 GPU 饥饿 / 哪个 kernel 最久。
锁定热点 kernel：从 nsys 报告里按耗时排序，取 top kernel。
ncu --kernel-name：只 profile 那个 kernel，看 roofline / stall。
判断瓶颈类型：访存受限？算力受限？占用率低？分支分歧？
瓶颈类型 → 对策：
| 瓶颈 | 信号 | 对策 |
|-|-|-|
| 访存受限（memory bound） | 点在 roofline 斜线下 | tiling 增复用 / 向量化 / 流水线 / 减 HBM 访问 |
| 算力受限（compute bound） | 点在 roofline 平台下 | 用 Tensor Core / FP8 / 调 num_warps / 减冗余算 |
| 占用率低（low occupancy） | Achieved Occupancy < 50% | 减寄存器/共享内存 / 调块大小 / 拆 kernel |
| 延迟停顿（stall） | Long Scoreboard / Wait 高 | 增并行度 / 流水线 / 减同步 / 异步化 |
| 分支分歧（divergence） | Warp Stall: divergent | 重排数据 / predication / warp 级处理 |
SGLang 实战场景：

decode 吞吐低：先 nsys 看 decode 阶段 kernel 密度。若 GPU 空闲多 → CPU 调度开销大 → 开 CUDA Graph。
prefill 慢：ncu 看 attention kernel，若访存受限 → 检查 tiling / 流水线深度。
多 GPU 通信慢：nsys 看 NCCL / EP 通信是否和计算重叠，没重叠 → 用 stream 并发。
FP8 精度掉：ncu 看 Tensor Core 利用率，确认走 FP8 路径；检查缩放因子。

术语速查（本文）

术语	一句话
nsys	系统级时间线：CPU/GPU 对齐、空隙、饥饿
ncu	kernel 级：算力/带宽/stall/occupancy
Roofline	算术强度 vs 性能，区分访存/算力瓶颈
Stream	执行队列；同队列串行，异队列可并行
Event	跨队列同步信号
CUDA Graph	录制一串 kernel，一次重放
CUTLASS	GEMM/卷积模板库，分层拼 kernel
Epilogue	矩阵乘之后的收尾（激活/量化/写回）
PTX	NVIDIA 虚拟汇编，靠近硬件的指令层
