CUDA 编程优化：合并访存、Bank Conflict 与 Tiling

厨子2026/10/5大约 21 分钟人工智能AIAI InfraAICUDA合并访存TilingOccupancy

CUDA 编程模型与优化套路

讲了硬件（SM、warp、Tensor Core、Hopper 三件套）。这篇讲怎么把这些硬件用起来：内存合并访问、bank conflict、occupancy、tiling、向量化加载、warp shuffle、cp.async 流水线。每个套路都对应一个硬件特性，理解了"为什么"才能举一反三。

本文按"约束 → 优化"组织：先讲三个编程模型层面的硬约束（合并访问、bank conflict、occupancy），再讲四个经典优化套路（tiling、向量化加载、warp shuffle、cp.async 流水线）。每个套路都说明它解决哪个硬件瓶颈。

一、内存合并访问：让一次访存喂饱 32 个线程

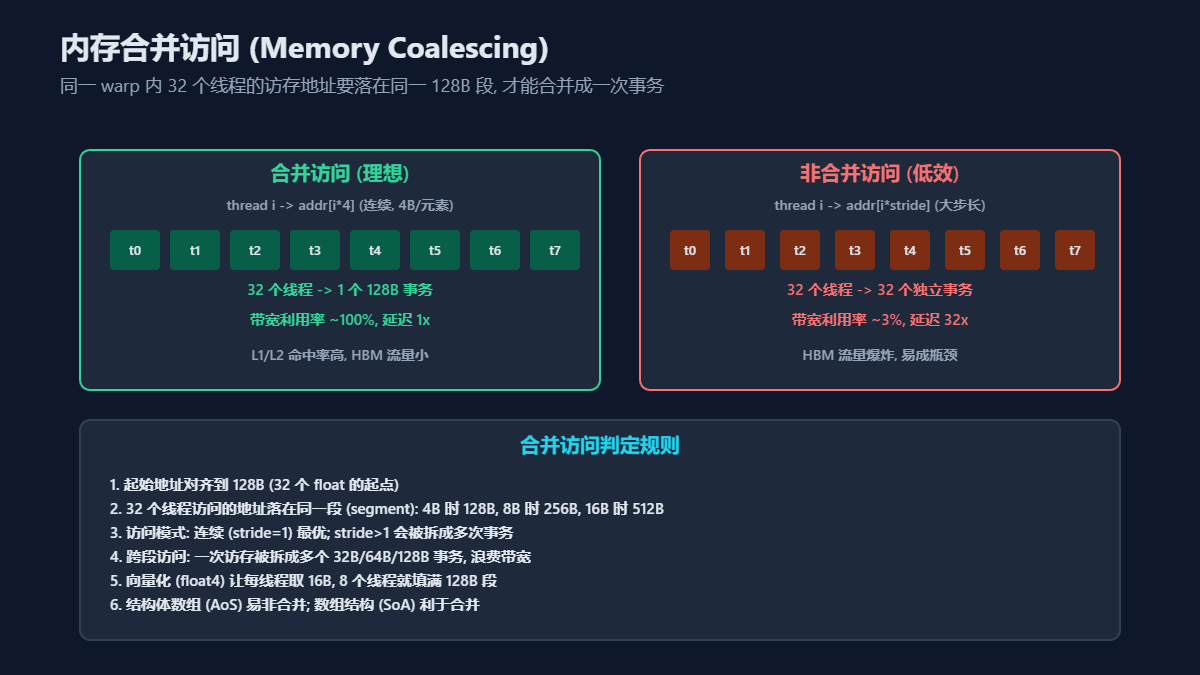

GPU 内存合并访问示意图
网络权威配图：下面三张来自 NVIDIA CUDA C++ Best Practices Guide，是讲解合并访问最权威的图。第一张展示理想的合并访问（coalesced access，32 线程地址落在同一 128B 段）；第二张展示错位但仍顺序的地址如何跨段、拆成多次事务；第三张展示跨步（stride=2）访问如何让带宽利用率减半。
来自NVIDIA CUDA C++最佳实践指南的内存合并访问相关示意图
CUDA中理想的合并访问（coalesced access）情况示意图
CUDA编程中合并访问的理想情况示意图
合并访问是 GPU 访存效率的第一道关。理解它，才能理解为什么数组结构（SoA）比结构数组（AoS）快。

1.1 「同一 128B 段」到底是什么（必读）

图上那句「落在同一 128B 段」最容易懵。先把三个词拆开：

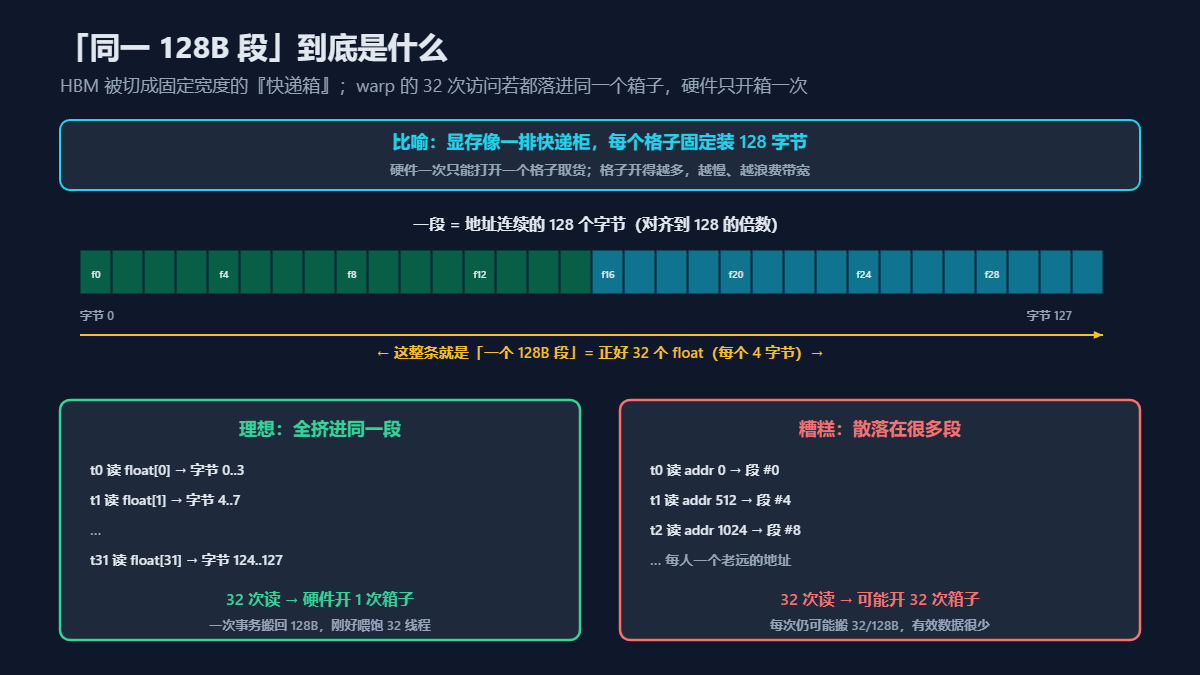

以显存像一排快递柜示意图

词	人话
段（segment）	硬件把显存地址空间切成固定宽度的「快递柜格子」。常见宽度是 32 / 64 / 128 字节。合并访问讨论里，最常盯的是 128 字节这一档。
128B	128 字节。若每个元素是 `float`（4 字节），正好 32 个 float；一个 warp 正好 32 个线程 → 一人一个 float，刚好装满一格。
同一段	这 32 个线程这次要读的地址，都落在同一个 128 字节对齐窗口里。例如都在字节 `[0, 127]`，而不是有人在 `[0,127]`、有人在 `[512,639]`。
事务（transaction）	硬件「开一次箱子、搬一次货」的动作。开箱有成本；你只要 4 字节，它也可能按整段搬。所以大家挤进同一段 → 开箱次数最少。
地址怎么对齐成「一段」？

把显存想成从 0 开始的连续字节：

段 #0: 字节   0 ..  127
段 #1: 字节 128 ..  255
段 #2: 字节 256 ..  383
…
段号 ≈ floor(地址 / 128)

「落在同一 128B 段」= 这 32 个线程访问的地址，算出来的 段号都相同（或在规则允许下能被合并成尽量少的几次事务）。

为什么恰好是 128 和 32？

warp = 32 线程，锁步一起发访存
常用元素 float / int = 4 字节
$32 × 4 = 128$ 字节 → 一整段刚好喂饱整个 warp
这就是「一次访存喂饱 32 个线程」的字面含义。

1.2 开箱取货：事务浪费在哪

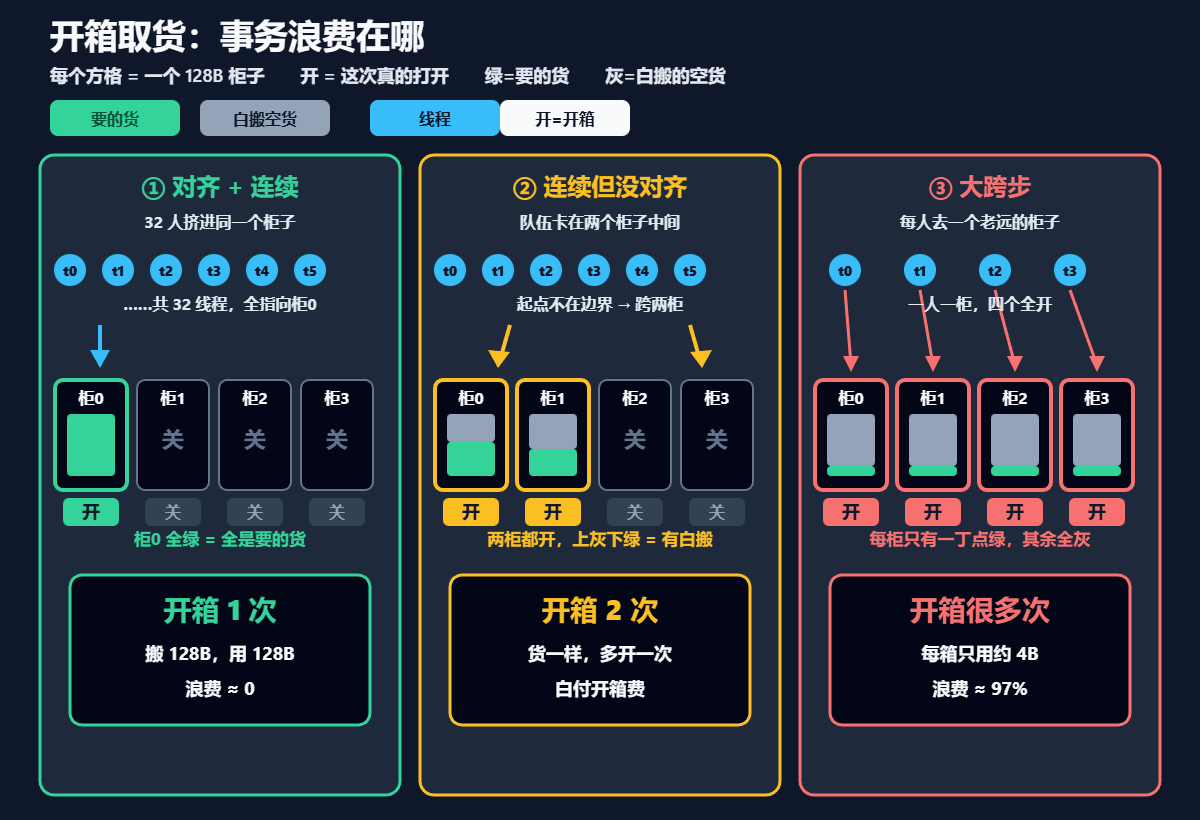

开箱取货中事务浪费的三种情况示意图
把每个 128B 段画成一个快递柜：

图上看到什么	含义
灰框写「关着」	这次访问没动这个柜子
亮边 +「开!」	硬件真的开了这个柜子（= 发了一次事务）
柜子里的绿块「要的」	你真正用到的那几字节
柜子里的灰块「白搬」	开箱时顺带搬回来、但你根本不用的字节
三种情况一眼对比：
	① 对齐+连续
-	-
人怎么站	32 人挤进同一个柜子
开几个柜	1
柜子里长什么样	全是绿
结果	浪费 ≈ 0
所以「合并」不是玄学，就是：让大家尽量挤进同一个柜子，少开箱；开了的柜子里尽量装满「要的」货。

1.3 术语拆解：SoA / AoS / stride

词	人话	例子
stride（步长）	相邻线程访问地址的间隔（按元素个数）	stride=1 连续；stride=2 隔一个取一个
SoA	Structure of Arrays：同字段连在一起	`xs[i], ys[i]` 分两个数组 → 易合并
AoS	Array of Structures：一条记录一个结构体	`Point{x,y}[i]` → 易跨段、难合并
白话定义：同一 warp 里 32 个线程的访存地址要「挤」在同一段 128 字节里，硬件才能合并成一次（或很少几次）事务；否则拆成多次，带宽浪费。

精确定义（简化规则）：

起点尽量对齐到 128B（32 个 float 的起点）。
32 个线程的地址尽量落在同一段：元素 4B 时盯 128B；8B 时窗口往往更大；16B（float4）时 8 个线程就能填满 128B。
连续访问（stride=1）最优；stride>1 容易跨很多段。
向量化（float4）让每线程一次取 16B，更容易「填满箱子」。
SoA 利于合并；AoS 容易把同一字段拆散到不同段。
实践含义：

kernel 里优先 A[threadIdx.x] 这种连续排布，少写 A[threadIdx.x * stride]。
框架里 tensor 默认 contiguous / SoA，就是为了合并访问。
必须按列读（跨步）时：先整行搬进共享内存，再在共享内存里按列读，避免直接打 HBM。

二、共享内存 Bank Conflict：32 个 bank 的并行陷阱

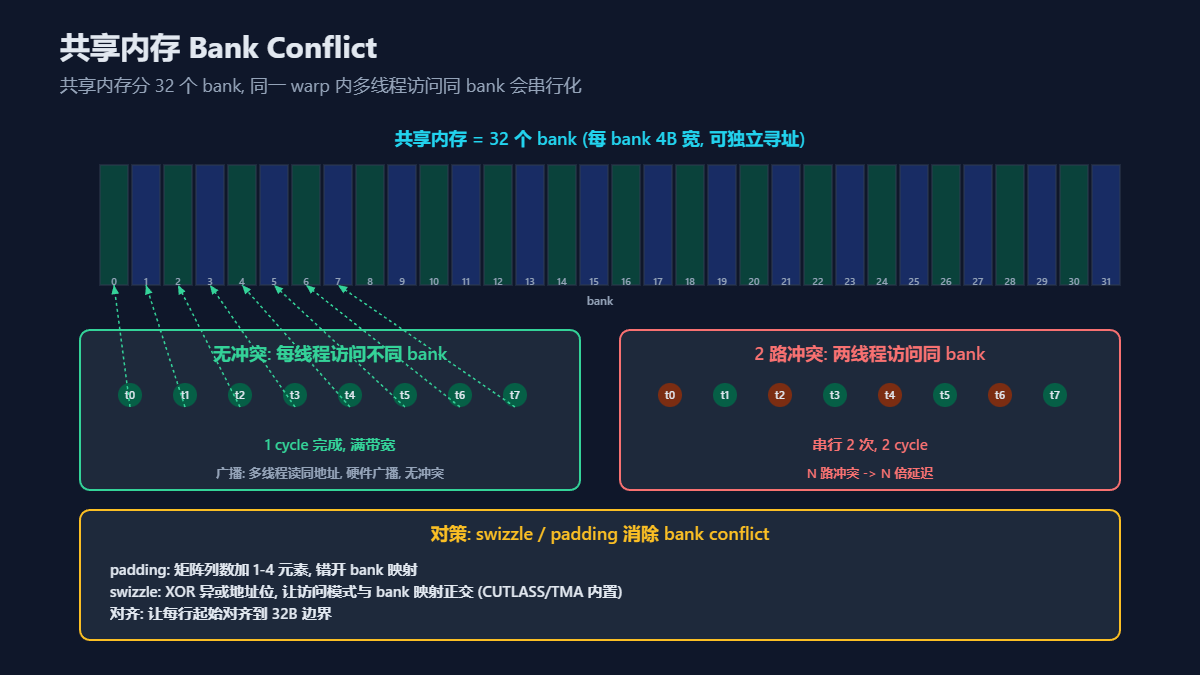

共享内存 Bank Conflict：32 个 bank 的并行陷阱示意图
共享内存虽然快，但有 32 个 bank 的并行限制。bank conflict 是共享内存性能的隐形杀手。

白话定义：共享内存分成 32 个 bank（像 32 个独立的小存储），同一 warp 内多个线程访问同一个 bank 就要排队，访问不同 bank 才能并行。

术语拆解

词	人话
bank	共享内存的 32 个「并行窗口」；地址 `addr/4 mod 32` 决定进哪个窗口
bank conflict	多个线程同时敲同一个窗口（且不是同一地址）→ 串行排队
broadcast	多线程读同一地址 → 硬件广播一次，不算冲突
padding	行末多塞几个元素，错开 bank 映射
swizzle	用异或等改写地址，让访问模式和 bank 映射错开（TMA/CUTLASS 常内置）
精确定义：共享内存按 4 字节宽分 32 个 bank，地址 `addr` 落在 bank `addr/4 mod 32`。一个 warp 的 32 个线程同时访存：

32 个线程访问 32 个不同 bank → 1 cycle 完成，满带宽。
N 个线程访问同一个 bank（且不是同一地址）→ N 路冲突，串行 N 次，延迟 N 倍。
多线程访问同一地址 → 硬件广播，无冲突。
典型场景：矩阵按行存，每行 32 个 float，第 i 列对应 bank i。如果一列 32 个线程同时读一列（每人读不同行的同一列），全部撞 bank 0 → 32 路冲突。

2.1 三种防冲突手段：为什么有效

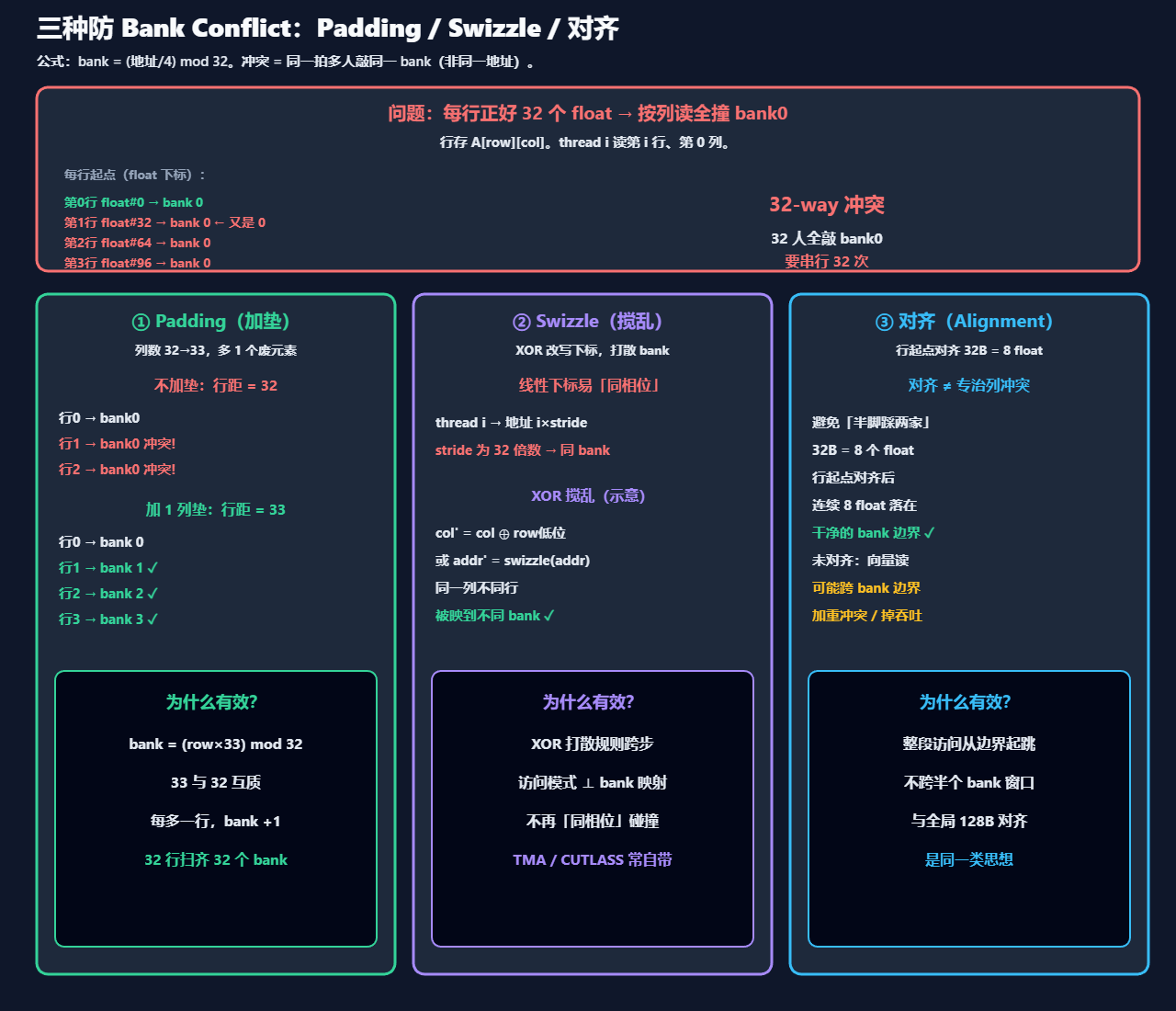

三种防Bank Conflict手段：Padding、Swizzle、对齐示意图
核心公式先钉死：

bank = (字节地址 / 4) mod 32
     = (float 下标) mod 32

同一拍里，多人敲同一个 bank且不是同一地址 → 排队串行。防冲突 = 让这 32 个线程落到 32 个不同的 bank。

（1）Padding：多塞 1 列，行距从 32 变成 33

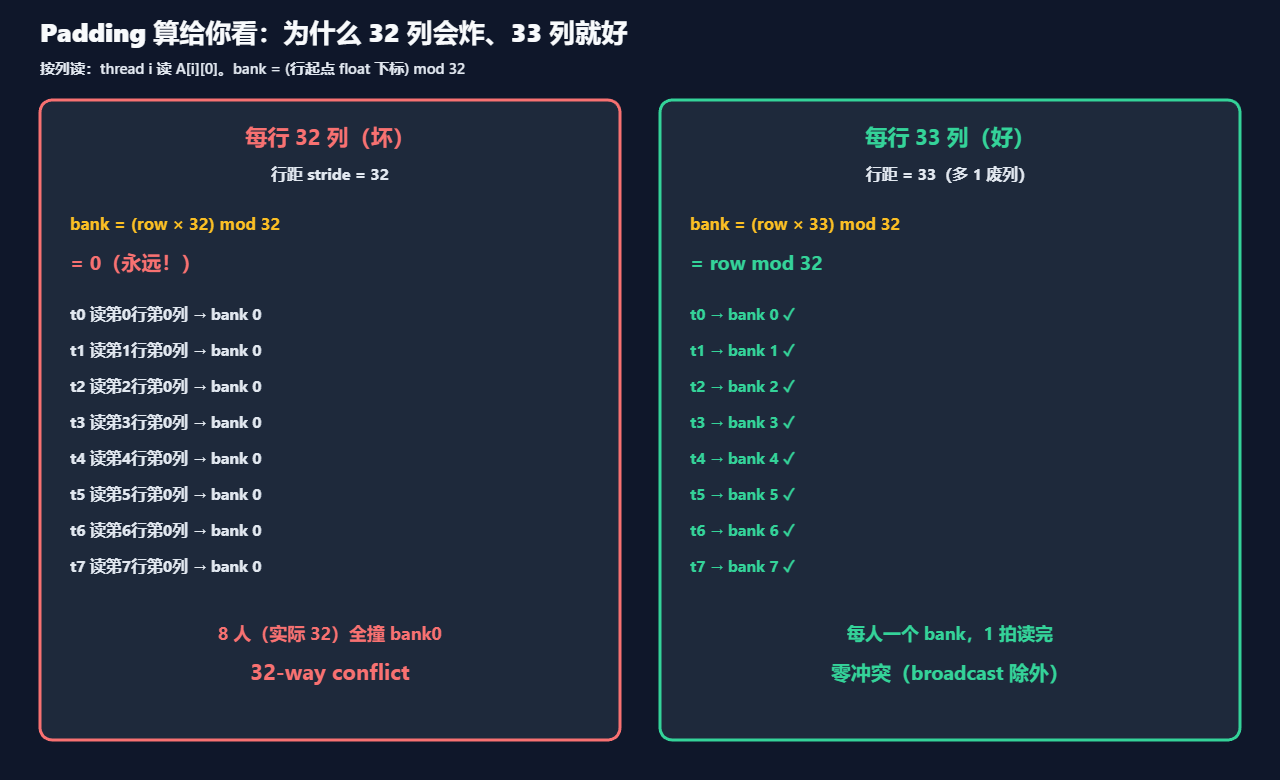

（1）Padding：多塞 1 列，行距从 32 变成 33示意图
场景：共享内存里一块 A[rows][COLS]，按列读（thread i 读 A[i][0]）。

	每行 32 列（坏）	每行 33 列（好，多 1 个废元素）
行距（stride）	32	33
第 `row` 行第 0 列的 bank	`(row×32) mod 32 = 0`	`(row×33) mod 32 = row`
thread0 / 1 / 2 …	全是 bank0	bank0 / 1 / 2 …
结果	32-way conflict	每人一个 bank，1 拍读完
为什么 33 管用？

因为 33 和 32 互质（gcd(33,32)=1）。每往下一行，bank 编号就 +1（再 mod 32），绝不会在「按列读」时整列塌缩到同一个 bank。多出来的那一列是废数据，只为错开映射，不参与计算。

实践：`shared float tile[BM][BK + 1];` 这种 `+1` 就是经典 padding。

（2）Swizzle：用 XOR 把「规则跨步」打散

问题本质：冲突往往来自「访问步长」和「bank 周期 32」同相位——比如步长是 32 的倍数，每人落地差整数个完整周期，bank 号不变。

Swizzle 做什么：不改你逻辑上的 (row, col)，但在真正算共享内存地址时，用异或搅一下，例如：

col' = col XOR f(row)     // f 取 row 的若干低位
或更一般：addr' = swizzle(addr)

效果：

原来「同一列、不同行」会撞同一 bank；
搅乱后，这些地址被映射到不同 bank；
访问模式和 bank 映射变得「正交」（不共振）。
为什么 XOR 有效（直觉）：

线性地址 row×stride + col 在 stride 整除 32 时，bank 只依赖 col。XOR 引入与 row 相关的扰动，打破「只跟 col 走」的简单同余，把规则条纹打成近似均匀分布。

谁在用：CUTLASS 的 shared memory layout、Hopper TMA 描述符里的 swizzle 模式，都是硬件/库帮你做这件事，手写 kernel 时少踩坑。

代价：地址计算稍复杂；读/写必须用同一套 swizzle，否则读写对不上。

（3）对齐：行起点对齐到 32B（8 个 float）

对齐主要不是用来单独消灭「32 列按列读」那种经典冲突（那主要靠 padding/swizzle），而是保证：

向量化加载（如一次读 8/16 字节）从 bank 边界起跳，不会「半脚踩两个 bank 窗口」；
和全局内存合并访问里的「128B 段对齐」是同一类思想：边界干净 → 硬件一次服务更整齐；
配合 padding 时，整行布局可预期，避免未对齐导致的额外跨 bank 访问。
32B = 8×float：一行从 bank 边界开始，连续 8 个 float 依次落在连续 8 个 bank 上，干净利落。若起点歪了，同一次宽加载可能跨更多 bank 边界，吞吐变差，严重时放大冲突。

2.2 怎么选

手段	最管用的场景	代价
Padding	手写 shared tile、按列/转置读	多占一点共享内存
Swizzle	复杂 2D 访问、要极致带宽	地址公式复杂；库/TMA 可代劳
对齐	向量加载、与 padding 搭配	可能多一点点对齐空隙
实践含义：写共享内存 kernel 前先想清访问模式会不会让 `下标 mod 32` 塌缩。Hopper 上尽量走 TMA（自带 swizzle）；手写 Ampere 风格时，`BK+1` padding 往往是性价比最高的一招。

三、Occupancy：驻留 warp 数决定隐藏延迟的能力

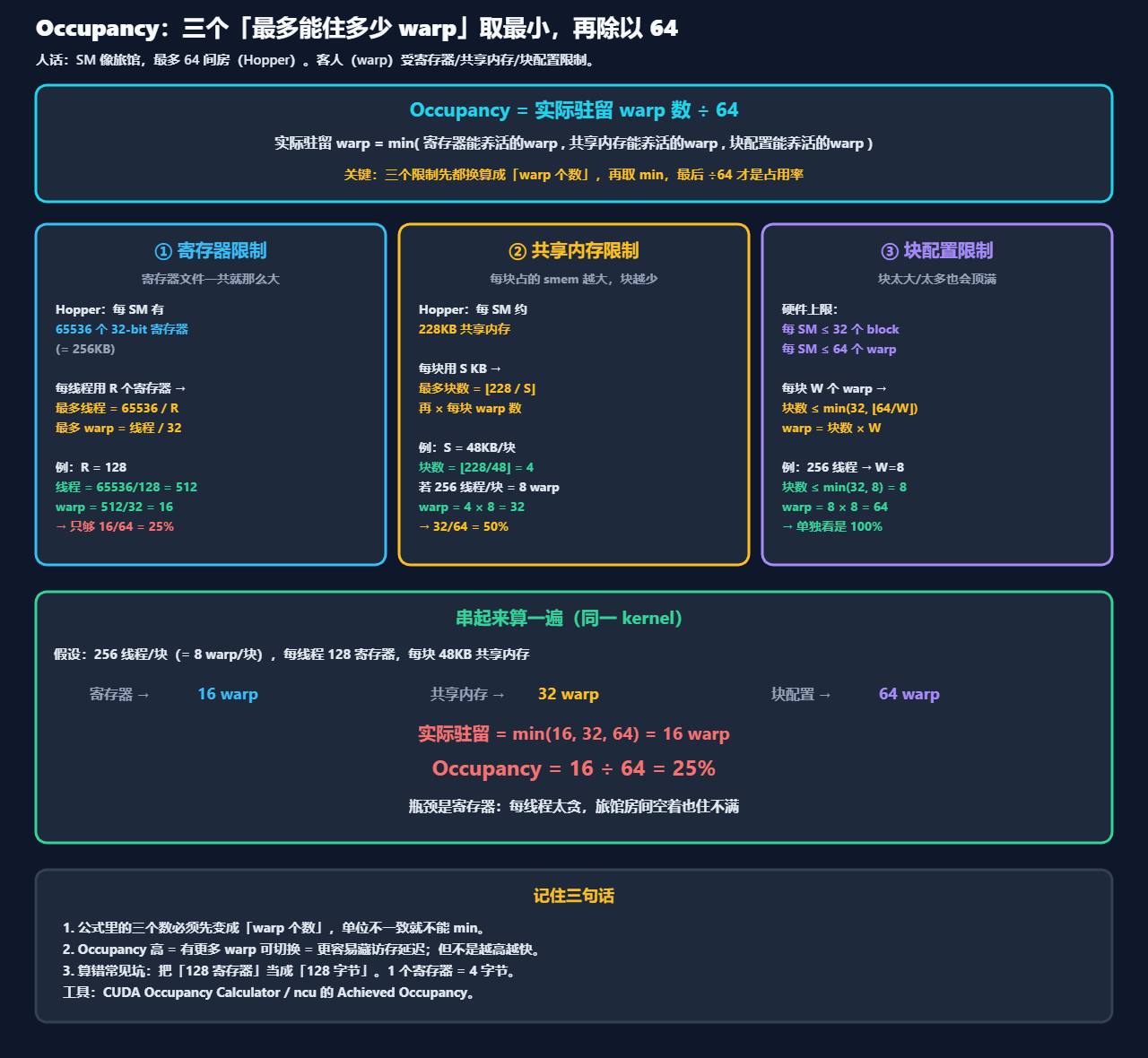

CUDA Occupancy Calculator的用法示例示意图
网络权威配图：下面这张来自 NVIDIA CUDA C++ Best Practices Guide，展示了 CUDA Occupancy Calculator 的用法——输入每线程寄存器数、每块共享内存、块大小，就能算出 SM 上能驻留的 warp 数与占用率。

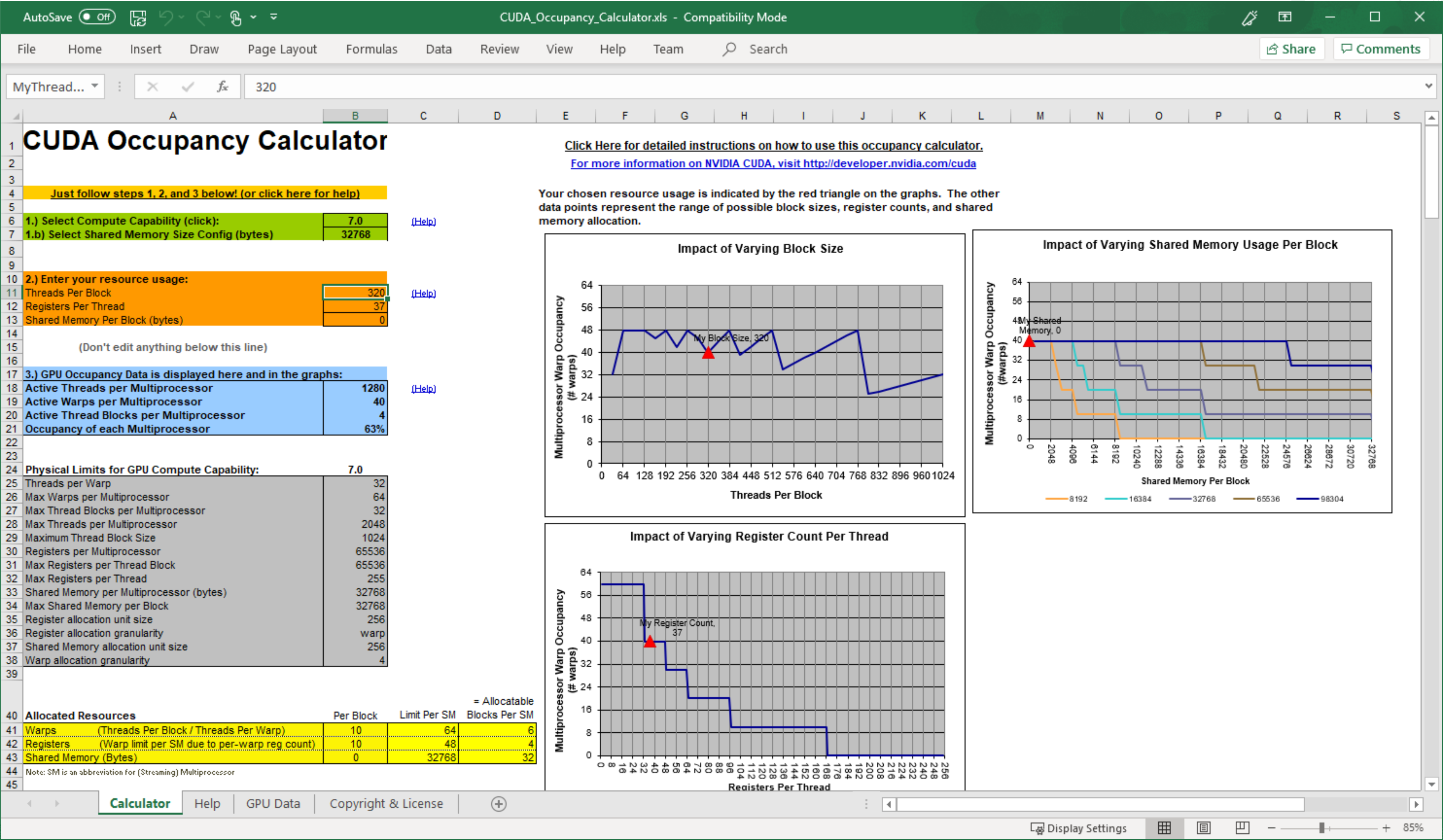

CUDA Occupancy Calculator界面示意图

3.1 公式到底在说什么

白话：SM 像旅馆，Hopper 每间 SM 最多 64 间房（64 个 warp）。Occupancy = 实际住进去的 warp ÷ 64。住不满通常不是「不想住」，而是 寄存器 / 共享内存 / 块配置 三道关卡里最紧的那道卡住了。

正确公式（三个限制必须先都换成「warp 个数」，单位一致才能 min）：

实际驻留 warp = min(
    寄存器能养活的 warp,
    共享内存能养活的 warp,
    块配置能养活的 warp
)
Occupancy = 实际驻留 warp / 64

旧写法 min(寄存器限制, 共享内存限制, 块大小限制) / 64 容易误会——若有的是「线程数」、有的是「块数」，直接 min 没意义。

3.2 三道关怎么换算成 warp（Hopper）

关卡	硬件库存	换算
寄存器	每 SM 65536 个 32-bit 寄存器（= 256KB）	最多线程 = `65536 / 每线程寄存器数`，再 ÷32 得 warp
共享内存	每 SM 约 228KB	最多块 = `⌊228 / 每块KB⌋`，再 × 每块 warp 数
块配置	≤32 block/SM，且 ≤64 warp/SM	块数 ≤ `min(32, ⌊64 / 每块warp⌋)`，再 × 每块 warp
常见算错：把「128 个寄存器」当成「128 字节」。1 个寄存器 = 4 字节，所以要用个数 `65536 / R`，不要用 `256KB / 128B`。

3.3 串起来算一遍

假设同一 kernel：256 线程/块（= 8 warp/块），每线程 128 寄存器，每块 48KB 共享内存。

寄存器：65536 / 128 = 512 线程 → 512 / 32 = 16 warp
共享内存：⌊228 / 48⌋ = 4 块 → 4 × 8 = 32 warp
块配置：块数 ≤ min(32, ⌊64/8⌋) = 8 → 8 × 8 = 64 warp
→ min(16, 32, 64) = 16 → Occupancy = 16/64 = 25%

→ 瓶颈是寄存器：每线程太贪，房间空着也住不满。

3.4 高 occupancy ≠ 高性能

访存密集：更在乎高 occupancy，多 warp 才能藏 HBM 延迟。
计算密集：低 occupancy + 多寄存器往往更快（每线程算得更多、复用更好）。
工具：ncu 看 Achieved Occupancy，配合 stall reasons；也可用 Occupancy Calculator 做设计期估算。
实践含义：别盲追 100%。先看 achieved occupancy 和 stall；__launch_bounds__ 可压寄存器换 occupancy。经验：访存密集目标 50%+，计算密集 25–50% 也可接受。

四、优化套路一：Tiling（分块），减少 HBM 访问

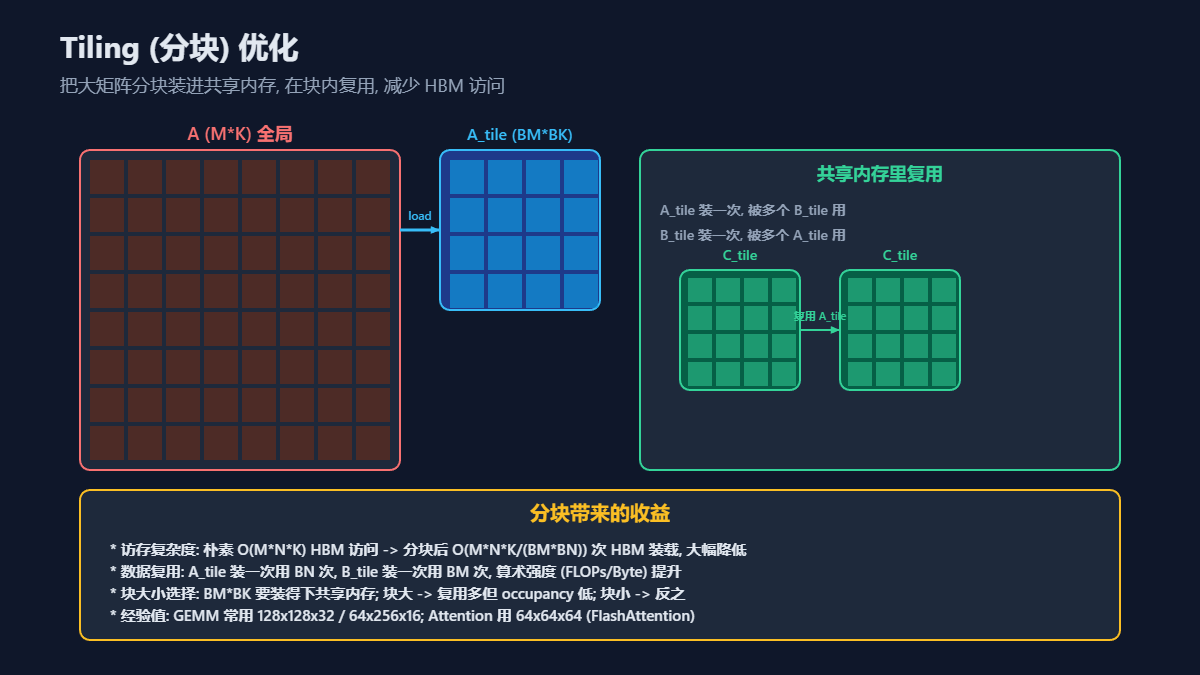

CUDA编程中Tiling（分块）优化的原理示意图
网络权威配图：下面两张来自 NVIDIA CUDA C++ Best Practices Guide，是讲解矩阵分块乘法最经典的图。第一张展示把 A 切成块列、B 切成块行，每个输出块由一个块列乘一个块行得到；第二张展示用 A 的一行 tile 乘 B 的若干行 tile 来算 C 的一行 tile——这正是"装一次用多次"的 tiling 思想在矩阵乘里的体现。
CUDA矩阵分块乘法中装一次用多次tiling思想的体现示意图
矩阵分块乘法中用A的一行tile乘B的若干行tile来算C的一行tile的原理示意图
tiling 是一切 GEMM / attention / conv 优化的起点。它的核心是「装一次用多次」。

术语拆解

词	人话
tile / 分块	大矩阵切出的一小块，能塞进共享内存
BM / BN / BK	tile 在 M/N/K 三个方向的边长（见文档 01 的 M/K/N）
算术强度	每从显存读 1 字节，能做多少次浮点运算（FLOP/Byte）；tiling 就是把它抬高
白话定义：把大矩阵切成小块装进共享内存，在块内反复复用，减少去 HBM 取数据的次数。

精确定义：朴素矩阵乘 C = A×B，每个 A 元素被读 N 次、每个 B 元素被读 M 次，HBM 访问量 O(M×N×K)。分块后：

把 A 切成 BM×BK 的 tile，B 切成 BK×BN 的 tile。
一个 A_tile 装一次，被 BN 个 B_tile 用（复用 BN 次）。
一个 B_tile 装一次，被 BM 个 A_tile 用（复用 BM 次）。
HBM 装载次数降到 O(M×N×K / (BM×BN))。
收益：
访存复杂度大幅降低。
数据复用提升算术强度（FLOPs/Byte），从访存受限推向算力受限。
块大小选择：BM×BK 要装得下共享内存；块大 → 复用多但 occupancy 低；块小 → 反之。
经验值：
GEMM 常用 128×128×32 / 64×256×16。
Attention 用 64×64×64（FlashAttention）。
Triton 用 autotune 搜最优 BLOCK_M / BLOCK_N / BLOCK_K。
实践含义：tiling 不是"可选项"，是写高性能 kernel 的必经之路。所有 CUTLASS / Triton / FlashAttention 的核心都是 tiling + 流水线。

五、优化套路二：向量化加载（float4 / LDG.128）

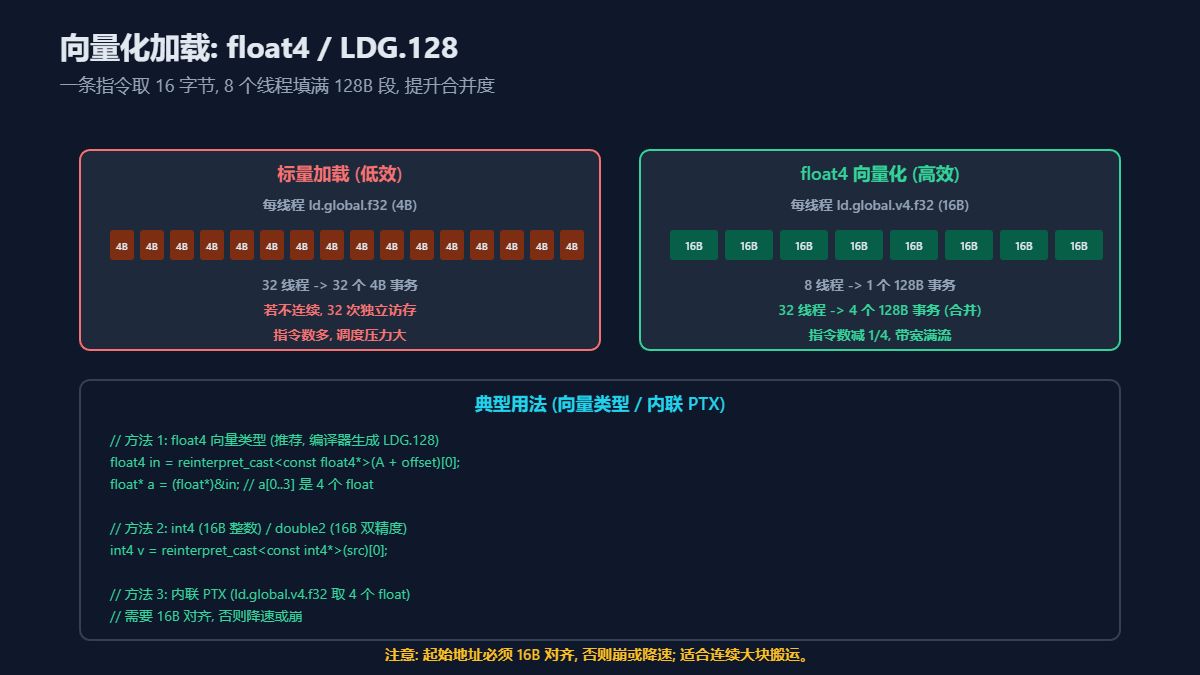

CUDA向量化加载的原理与典型用法示意图
向量化加载是合并访问的「加强版」：一条指令取 16 字节，8 个线程就填满 128B 段。

术语拆解

词	人话
float4	4 个 float 捆成 16 字节，一条指令装走
LDG.128	Load Global 128-bit：从全局内存一次读 16 字节的硬件指令形态
对齐	起始地址必须是 16 的倍数，否则向量化可能降速或出错
白话定义：让每个线程一次取 16 字节（4 个 float），而不是一次取 4 字节（1 个 float），指令数约减到 1/4，合并度更高。

精确定义：

标量加载：每线程 ld.global.f32（4B），32 线程 → 32 个 4B 事务，若不连续则 32 次独立访存。
float4 向量化：每线程 ld.global.v4.f32（16B），8 线程 → 1 个 128B 事务，32 线程 → 4 个 128B 事务（合并）。
指令数减 1/4，带宽满流，调度压力小。
用法：

// 方法 1: float4 向量类型 (推荐, 编译器生成 LDG.128)
float4 in = reinterpret_cast<const float4*>(A + offset)[0];
float* a = (float*)&in;  // a[0..3] 是 4 个 float

// 方法 2: int4 (16B 整数) / double2 (16B 双精度)
int4 v = reinterpret_cast<const int4*>(src)[0];

// 方法 3: 内联 PTX (ld.global.v4.f32 取 4 个 float)
// 需要 16B 对齐, 否则降速或崩

注意：

起始地址必须 16B 对齐，否则崩或降速。
适合连续大块搬运，不适合跨步访问。
Triton 里 tl.load 自动选最优向量化宽度，不用手写。

六、优化套路三：Warp Shuffle，寄存器间直接交换

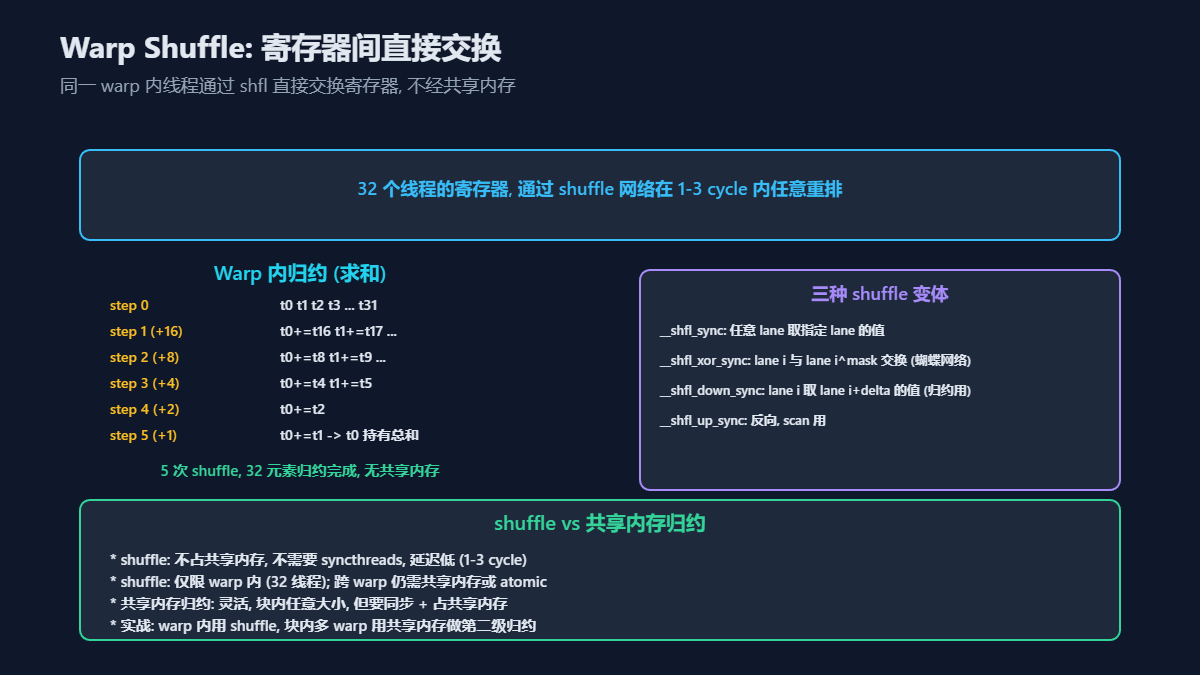

CUDA编程中Warp Shuffle技术示意图
warp shuffle 让 warp 内 32 个线程的寄存器直接互联，做归约 / scan 不经共享内存。

术语拆解

词	人话
lane	warp 里的第几个线程（0～31）
shuffle	直接读别的 lane 的寄存器，不经共享内存
归约（reduce）	把 32 个数合成 1 个（求和/求最大…）
scan / prefix	前缀和一类「递推」运算
蝴蝶网络（xor shuffle）	用 `lane ^ mask` 成对交换，像折叠纸扇一样归约
白话定义：同一 warp 内线程通过 shuffle 指令直接读其他线程的寄存器值，约 1～3 cycle，不占共享内存、不需要 `__syncthreads`。

精确定义：shuffle 网络连接同一 warp 的 32 个线程的寄存器，支持：

__shfl_sync(mask, val, src_lane)：任意 lane 取指定 lane 的值。
__shfl_xor_sync(mask, val, lane_mask)：lane i 与 lane i^mask 交换（蝴蝶网络）。
__shfl_down_sync(mask, val, delta)：lane i 取 lane i+delta 的值（归约用）。
__shfl_up_sync(mask, val, delta)：反向，scan 用。
warp 内归约（求和）的 5 步：

step 0: t0  t1  t2  t3  ... t31
step 1 (+16): t0+=t16  t1+=t17 ...
step 2 (+8):  t0+=t8   t1+=t9  ...
step 3 (+4):  t0+=t4   t1+=t5
step 4 (+2):  t0+=t2
step 5 (+1):  t0+=t1 -> t0 持有总和

5 次 shuffle，32 元素归约完成，无共享内存。

shuffle vs 共享内存归约：

shuffle：不占共享内存，不需要 __syncthreads，延迟低（1-3 cycle）。
shuffle：仅限 warp 内（32 线程）；跨 warp 仍需共享内存或 atomic。
共享内存归约：灵活，块内任意大小，但要同步 + 占共享内存。
实战：warp 内用 shuffle，块内多 warp 用共享内存做第二级归约。
实践含义：所有 block 级归约（求和、求最大、求最小）都应该用"warp shuffle + 跨 warp 共享内存"两段式，比纯共享内存归约快很多。

七、优化套路四：cp.async 双缓冲流水线

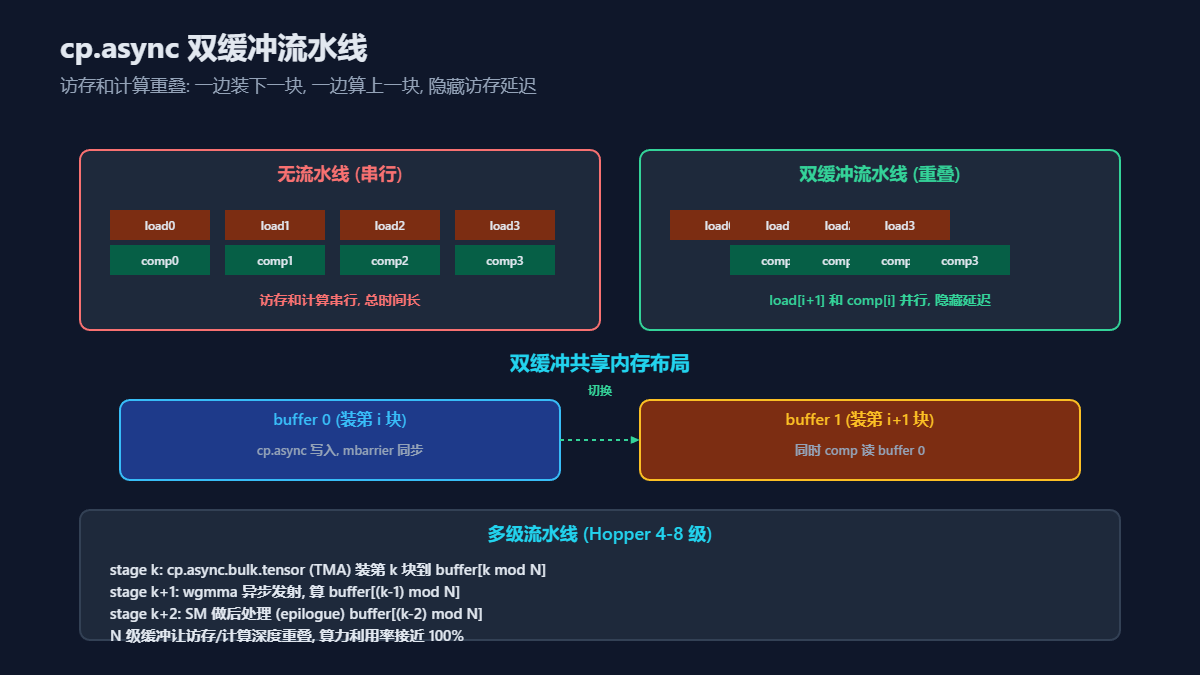

CUDA中cp.async双缓冲流水线的原理示意图
网络权威配图：下面这张来自 NVIDIA CUDA C++ Best Practices Guide，对比了同步拷贝（synccopy，拷贝时 SM 阻塞等待）与异步拷贝（cp.async，拷贝与计算重叠）的时间线。这正是本文"双缓冲流水线"思想的官方出处——异步拷贝让访存延迟被计算时间盖住。

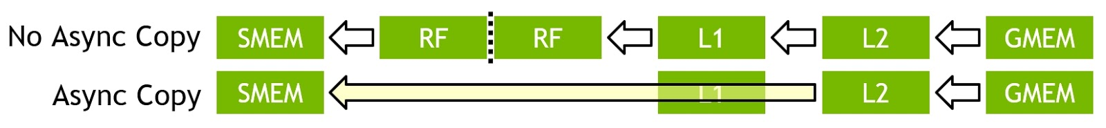

无异步复制和有异步复制两种情况下的数据流动示意图
cp.async + 双缓冲是"访存和计算重叠"的经典手法，Hopper 上升级成 TMA + wgmma 的多级流水线。

白话定义：一边装下一块数据，一边算上一块数据，让访存延迟被计算时间盖住。

精确定义：

无流水线：load → comp → load → comp 串行，总时间长，GPU 闲置。
双缓冲：用两块共享内存（buffer 0、buffer 1），load[i+1] 和 comp[i] 并行执行。
- buffer 0 装 i 块时，buffer 1 同时被 comp 读（算 i-1 块）。
- 下一轮切换：buffer 1 装 i+1 块，buffer 0 被 comp 读。
- 用 mbarrier（内存屏障）做生产者-消费者同步。
  Hopper 多级流水线（4-8 级）：

stage k:   cp.async.bulk.tensor (TMA) 装第 k 块到 buffer[k mod N]
stage k+1: wgmma 异步发射, 算 buffer[(k-1) mod N]
stage k+2: SM 做后处理 (epilogue) buffer[(k-2) mod N]

N 级缓冲让访存 / 计算深度重叠，算力利用率接近 100%。

实践含义：

Ampere：cp.async + 双缓冲 + mma.sync，2-3 级。
Hopper：TMA + wgmma + 多级（4-8 级）+ mbarrier，深度重叠。
Triton 用 num_stages 参数控制流水线深度，autotune 搜最优值。
CUTLASS 3.x 的 CollectiveBuilder 自动生成多级流水线。

八、套路之间的因果关系

这些优化套路不是孤立的，它们层层递进、互相配合：

套路	解决的硬件瓶颈	配合的硬件特性
合并访问	HBM 带宽浪费	warp 锁步访存
避免 bank conflict	共享内存串行化	32 bank 结构
调 occupancy	延迟无法隐藏	warp 调度器切换
tiling	HBM 访问过多	共享内存复用
向量化加载	指令数多 / 合并度低	LDG.128 指令
warp shuffle	归约要同步 / 占共享内存	shuffle 网络
cp.async 流水线	访存延迟暴露	异步 DMA + mbarrier
理解了"每个套路对应哪个硬件瓶颈"，遇到新硬件 / 新场景就能自己推导该用什么套路。

术语速查（本文）

术语	一句话
合并访问	warp 的地址挤进同一 128B 段，一次事务喂饱 32 线程
128B 段	显存按 128 字节切的对齐窗口； $32×4B float$ 刚好一段
事务	硬件开一次段、搬一次货
SoA / AoS	字段分开存 / 结构体数组；前者易合并
bank conflict	多线程同时敲共享内存同一 bank
padding / swizzle / 对齐	错开行距 / XOR 打散 / 边界对齐，防 bank 冲突
occupancy	驻留 warp / 上限；藏延迟用，不是越高越好
tiling	分块装共享内存，装一次用多次
算术强度	FLOP / Byte，决定更像卡带宽还是卡算力
float4 / LDG.128	一次读 16B
warp shuffle	warp 内寄存器直连交换
lane	warp 内线程编号 0～31
cp.async / 双缓冲	异步搬下一块，同时算上一块

常见误区

误区一：bank conflict 只在共享内存出现。对，但 L1 cache 也有类似冲突模式，只是硬件透明处理，性能影响小。
误区二：occupancy 100% 才算优化好。错。计算密集 kernel 低 occupancy + 多寄存器常常更快。看 achieved occupancy + stall reasons。
误区三：tiling 块越大越好。错。块大复用多但 occupancy 低、寄存器压力大；要 autotune 搜。
误区四：float4 一定比 float 快。不一定。跨步访问或不对齐时 float4 反而崩或降速。要连续 + 16B 对齐。
误区五：warp shuffle 能做块级归约。不能。shuffle 仅限 warp 内（32 线程）。块级要 shuffle + 共享内存两段式。
误区六：流水线级数越多越好。错。级数多占共享内存多，occupancy 降；要平衡。Hopper 通常 4-8 级。
