Transformer Block 图解：多头注意力、FFN 与残差
第03章：从多头注意力到一层完整结构
图解 Transformer Block
前两章已经走完了 attention 的核心计算：一个 token 先用 Q 去匹配可见 token 的 K，得到分数；分数经过缩放、mask、softmax 变成权重；权重再去读取并混合 V，得到上下文向量。
第三章把视角往外拉一层：真实的 Transformer 里，attention 通常以 Multi-Head Attention 的形式出现。多个 head 会从不同表示子空间、不同位置关系里同时提取信息，然后把结果合并回来。attention 子层之后，token 还会经过 FFN、Residual、Norm 等模块，形成一层完整的 Transformer Block。
可以把一层 Block 理解成两次核心动作：先交流，再加工。Multi-Head Attention 让 token 之间交换上下文信息，这一步是横向操作；FFN / MLP 对每个 token 的表示做进一步加工，这一步是纵向操作；Residual 和 Norm 让这个过程在很多层堆叠时保持稳定。
原始 Transformer 论文里的 encoder layer 有两个子层：Multi-Head Self-Attention 和 position-wise Feed-Forward Network。每个子层周围都有 residual connection 和 layer normalization。而现代 LLM 的具体顺序和归一化方式常有变化，比如 pre-norm、RMSNorm、SwiGLU，但主线仍然是：attention 负责信息交互，MLP 负责逐位置加工，残差和归一化负责稳定深层网络。
一层 Transformer Block 的核心节奏是：先交换信息，再各自加工。

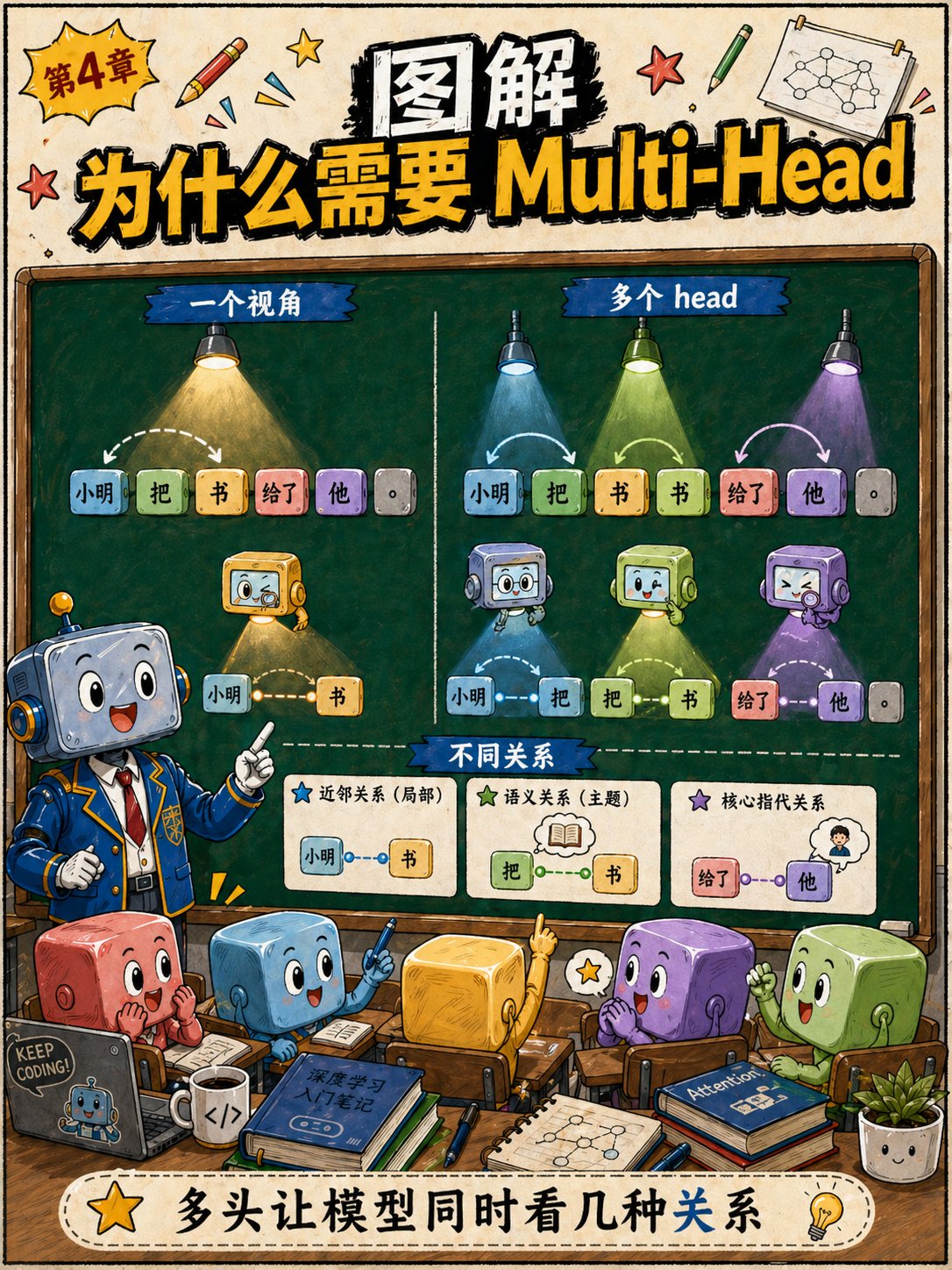

为什么需要 Multi-Head
单头 attention 会为每个 token 产生一组注意力权重。这组权重可以表达一种关注分布：当前 token 该多看谁，少看谁。但是问题在于，一句话里的关系常常有很多种：相邻词关系、指代关系、修饰关系、语义相关关系，都可能同时有用。
Multi-Head Attention 的设计目标，是让模型在不同表示子空间里并行地做多次 attention。论文里的说法是：多头让模型能够同时关注不同位置、不同表示子空间里的信息。用课堂比喻讲，就是同一批 token 被分给几个讨论小组，每个小组从自己的角度观察同一句话。
这里要注意一下：某个 head 具体学到什么关系，是训练后形成的结果。它可能对局部词更敏感，也可能对远距离依赖更敏感，还可能呈现更复杂的模式。我们画“局部关系”“语义关系”，是在帮助建立直觉，真实模型里没有人手工规定 Head 1 必须负责局部、Head 2 必须负责语义。
多头带来的价值，是把一次注意力拆成多个并行视角。每个视角都能产生自己的上下文结果，最后再汇合成一个更丰富的表示。
Multi-Head 的核心价值是：让同一个 token 同时拥有多个观察上下文的角度。

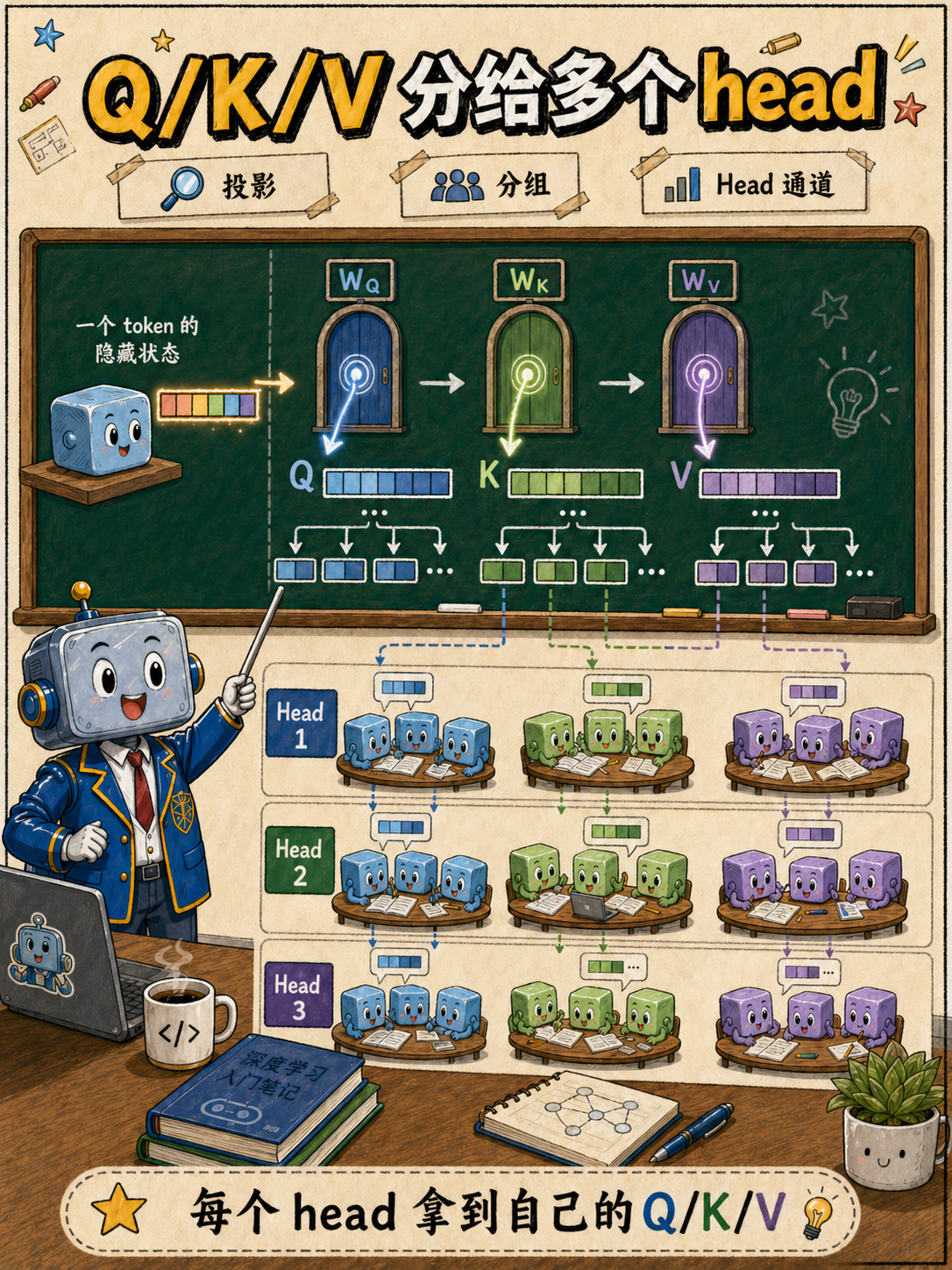

Q/K/V 分给多个 head
第二章里，我们把 Q、K、V 当成单头 attention 的输入。到了 Multi-Head Attention，这三组向量还会进入多个 head。每个 head 都有自己的 Q、K、V 子空间，然后各自跑一遍 scaled dot-product attention。
论文公式通常写成：
head_i = Attention(QW_i^Q, KW_i^K, VW_i^V)
MultiHead(Q,K,V) = Concat(head_1, ..., head_h)W^O
这个写法强调：第 i 个 head 有自己的一组投影矩阵 W_i^Q、W_i^K、W_i^V。工程实现里，经常会把所有 head 的投影合在一次大矩阵运算里完成，然后把结果 reshape / split 成多个 head。两种视角服务于同一件事：让不同 head 拿到自己的 Q/K/V 表示去计算 attention。
如果模型维度是 d_model，head 数是 h，常见设置会让每个 head 的维度大约是 d_model / h。这样多个小 head 并行工作，最后拼接回来时，总宽度仍然能回到模型需要的表示维度。
Multi-Head 先把 Q/K/V 放进多个 head 通道，每个 head 在自己的子空间里算 attention。

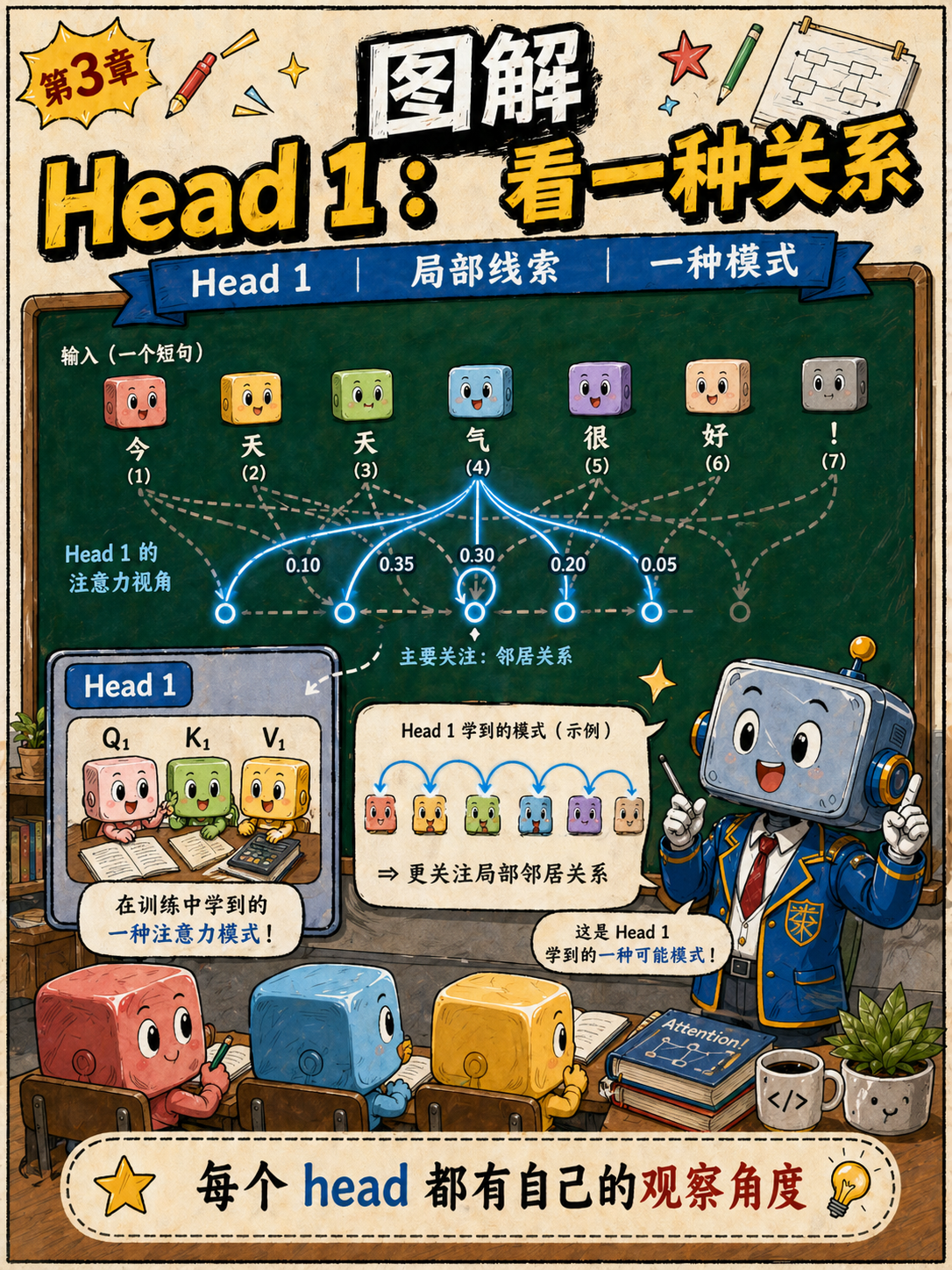

Head 1：看一种关系
一个 head 跑 attention 时，会像第二章那样完整经历：QK 匹配、缩放、mask、softmax、读取 V。区别在于，它只在自己的 head 子空间里计算。
这样做的结果，是每个 head 都会得到一组属于自己的注意力权重。对于同一句话，同一个当前 token，在 Head 1 里可能更关注相邻词，在 Head 2 里可能更关注远处某个名词。注意力权重不同，读取到的 V 混合结果也会不同。
图里把 Head 1 画成“看一种关系”，是一个教学镜头。它想表达的是：每个 head 都有机会形成自己的观察模式。这个模式来自训练数据、参数和目标函数共同塑造。
从计算上看，Head 1 的输出仍然是一个向量。它代表这个 head 从上下文里提取到的信息。后面 concat 时，这个向量会和其他 head 的输出并排放在一起。
一个 head 会产生一种注意力分布，也会产出一份自己的上下文结果。

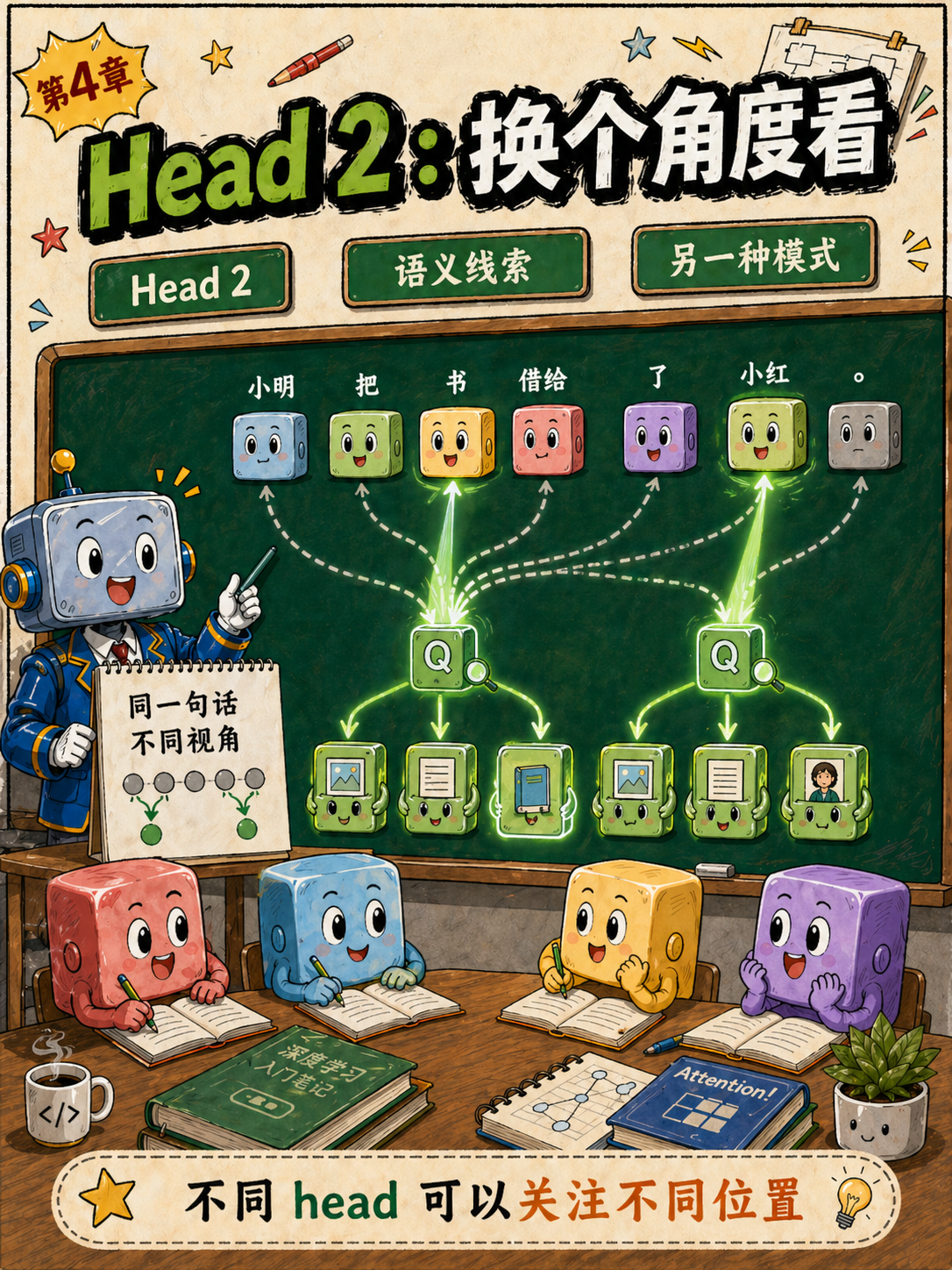

Head 2：换个角度看
Head 2 和 Head 1 的计算流程相同，参数和输入子空间不同。因此它可以形成另一组注意力权重，也可以读出另一份上下文信息。
这就是 Multi-Head 的直觉核心：同一个 token 可以同时从多个角度看上下文。一个角度可能偏向近处词，一个角度可能偏向远处词，一个角度可能更关注某种语义线索。最后这些视角合并起来，会比单一视角更有表达力。
用“我 喜欢 猫”这种短句做例子，某个 head 可能让“我”更多看自己，另一个 head 可能让“我”更多看“猫”。这只是一个帮助理解的例子。真实训练里的 head 关注模式会更复杂，也会随着层数、任务和模型规模变化。
这页的重点是：多头提供了并行的观察空间。每个 head 产出的信息都保留下来，后面统一拼接和融合。
不同 head 可以给同一个 token 提供不同角度的上下文信息。

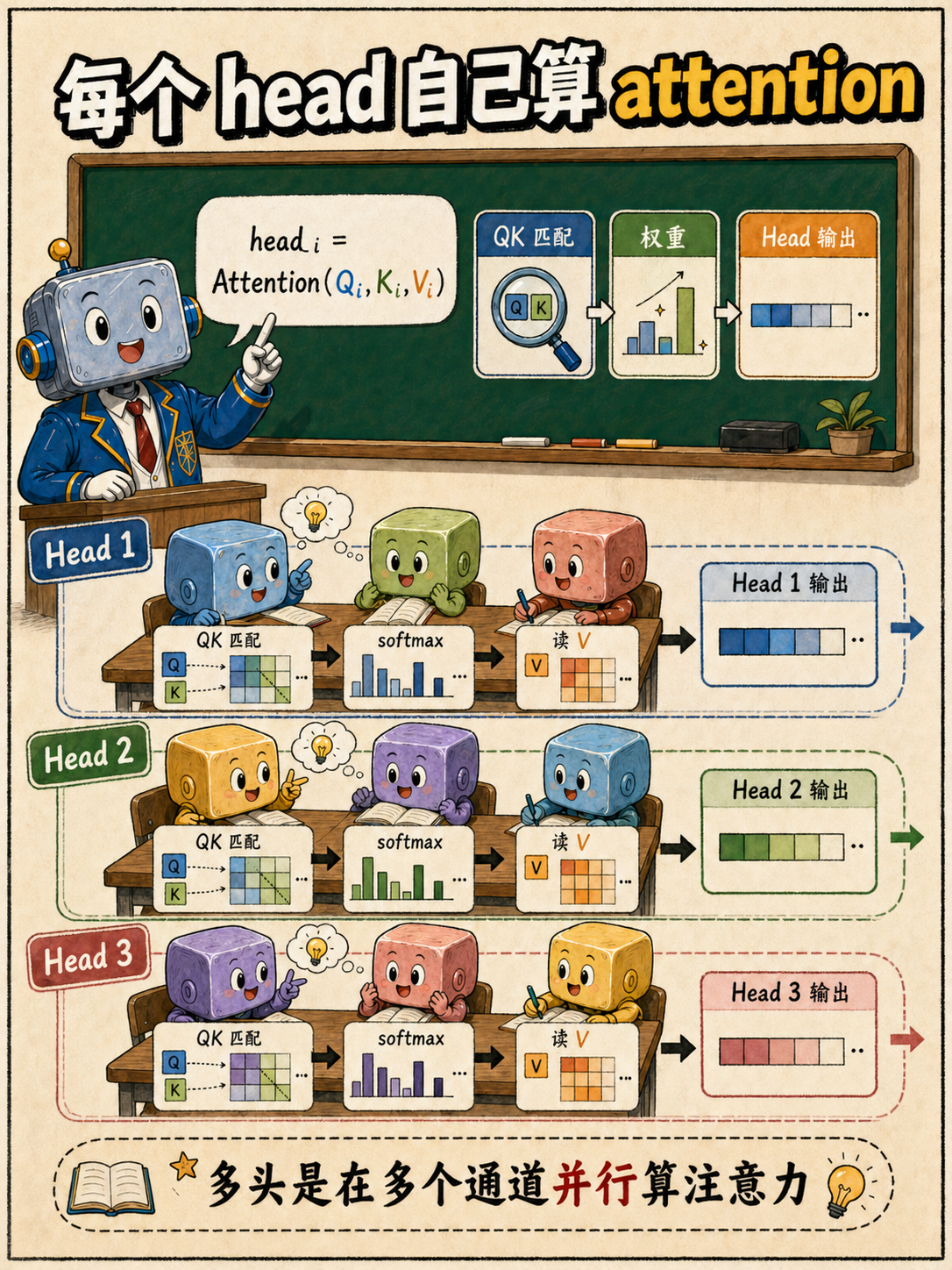

每个 head 自己算 attention
每个 head 拿到自己的 Q、K、V 后，会独立执行 scaled dot-product attention。它的计算仍然是第二章那条链路：
Attention(Q_i, K_i, V_i) = softmax(Q_iK_i^T / sqrt(d_k))V_i
这里的 i 表示第 i 个 head。每个 head 都会算自己的 score、自己的权重、自己的加权 V，最后得到自己的 head output。
这些 head 通常可以并行计算。并行是 Multi-Head Attention 在工程上很自然的形态：不同 head 的计算互相独立，最后再把结果合并。真正实现时，框架常用批量矩阵运算一次性完成多个 head 的计算。
这一步还有一个重要细节：head 数变多以后，每个 head 的维度通常会变小。这样总计算量保持在可控范围内，同时模型获得多个注意力子空间。
多头 attention 的每个 head 都独立完成一次 scaled dot-product attention。

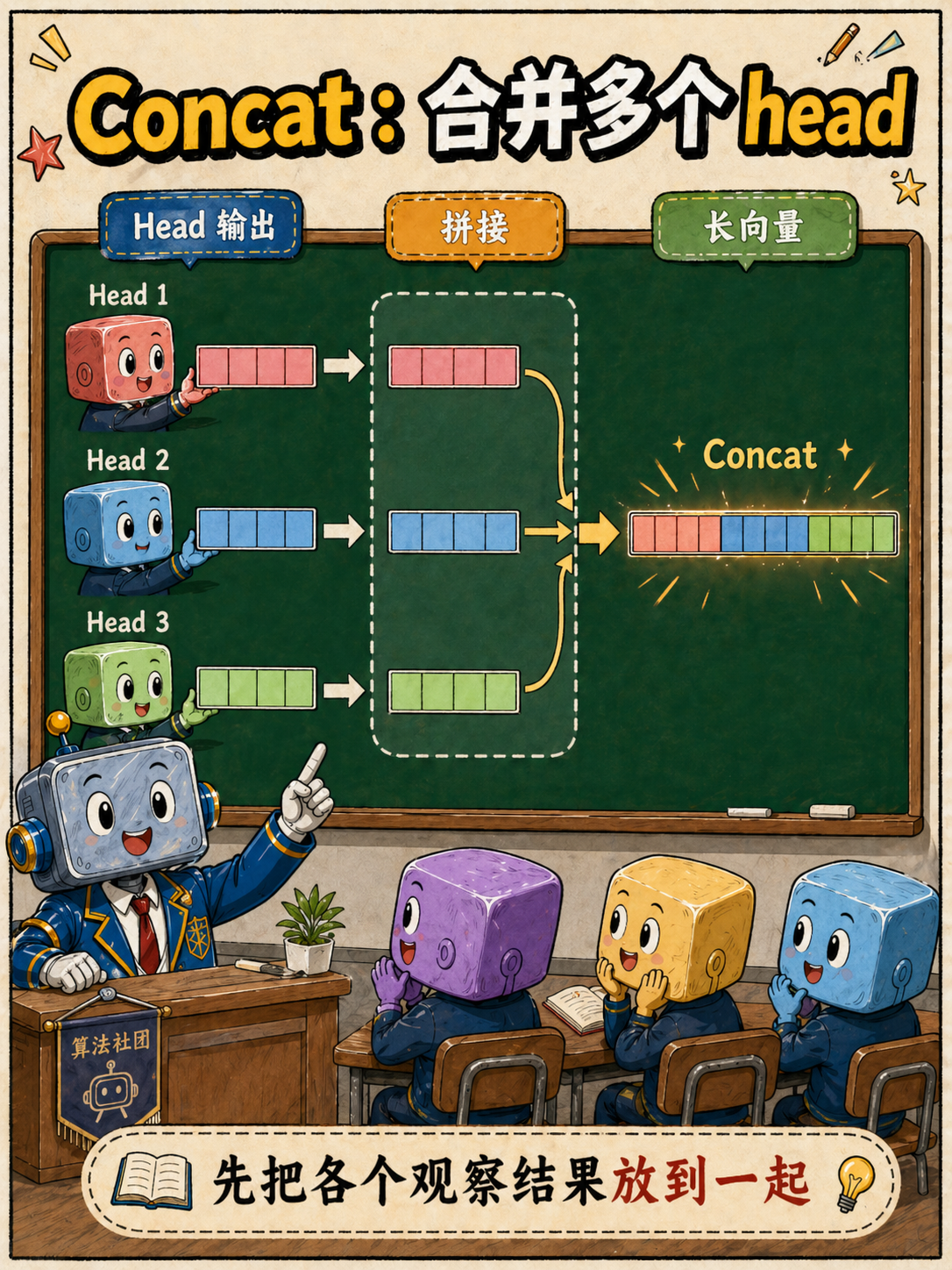

Concat：合并多个 head
每个 head 算完 attention 后，都会输出一段向量。Concat 做的事很直接：把这些 head output 沿着特征维度拼接起来。
比如有 3 个 head，每个 head 输出一段小向量。Concat 会把它们排成一条更长的向量：
Concat(head_1, head_2, head_3)
这个动作是拼接。它把多个观察结果并排保留下来。它的直觉像把几个讨论小组的记录贴在同一张长纸上：每个小组都贡献一段内容，长纸上保存了全部小组的观察结果。
Concat 之后，向量里包含多个 head 的输出。它已经把多种视角汇聚到同一个 token 位置上，但这些信息还只是并排放在一起。下一步需要 W_O 把它们进一步混合和整理。
Concat 把多个 head 的输出沿特征维度拼成一个完整表示。

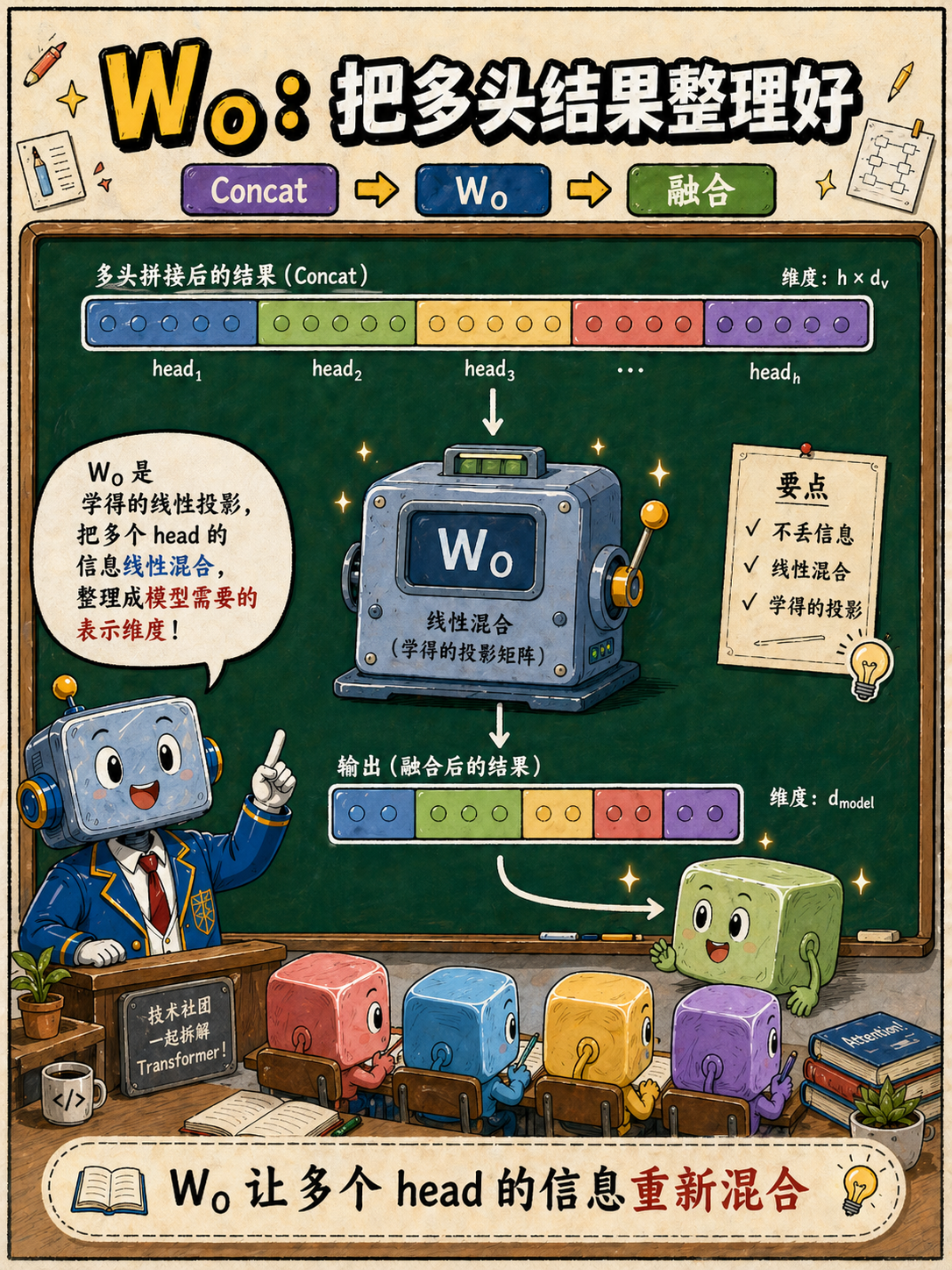

W_O：把多头结果整理好
Concat 后的长向量会再乘一个输出投影矩阵 W^O。这一步叫 output projection。公式里就是：
MultiHead(Q,K,V) = Concat(head_1, ..., head_h)W^O
W^O 的作用，是把拼接后的多头结果线性变换回模型后续需要的表示空间。它会混合不同 head 的信息，让多个观察角度能够在同一个输出表示里发生组合。
如果只做 concat，各个 head 的结果只是简单的揉在了一起。但经过 W^O 之后，模型可以学习怎样综合这些 head：哪些信息该加强，哪些信息该和其他 head 的信息组合，怎样形成下一步子层可以使用的表示。
到这里，Multi-Head Attention 的主流程就完整了：投影得到多组 Q/K/V；每个 head 独立跑 attention；把 head 输出 concat；再经过 W^O 输出一个 attention 子层结果。后半章会把这个结果接到 FFN、Residual 和 Norm 上，形成完整 Transformer Block。
W^O负责融合多头结果，让多个观察角度变成同一个可继续加工的表示。

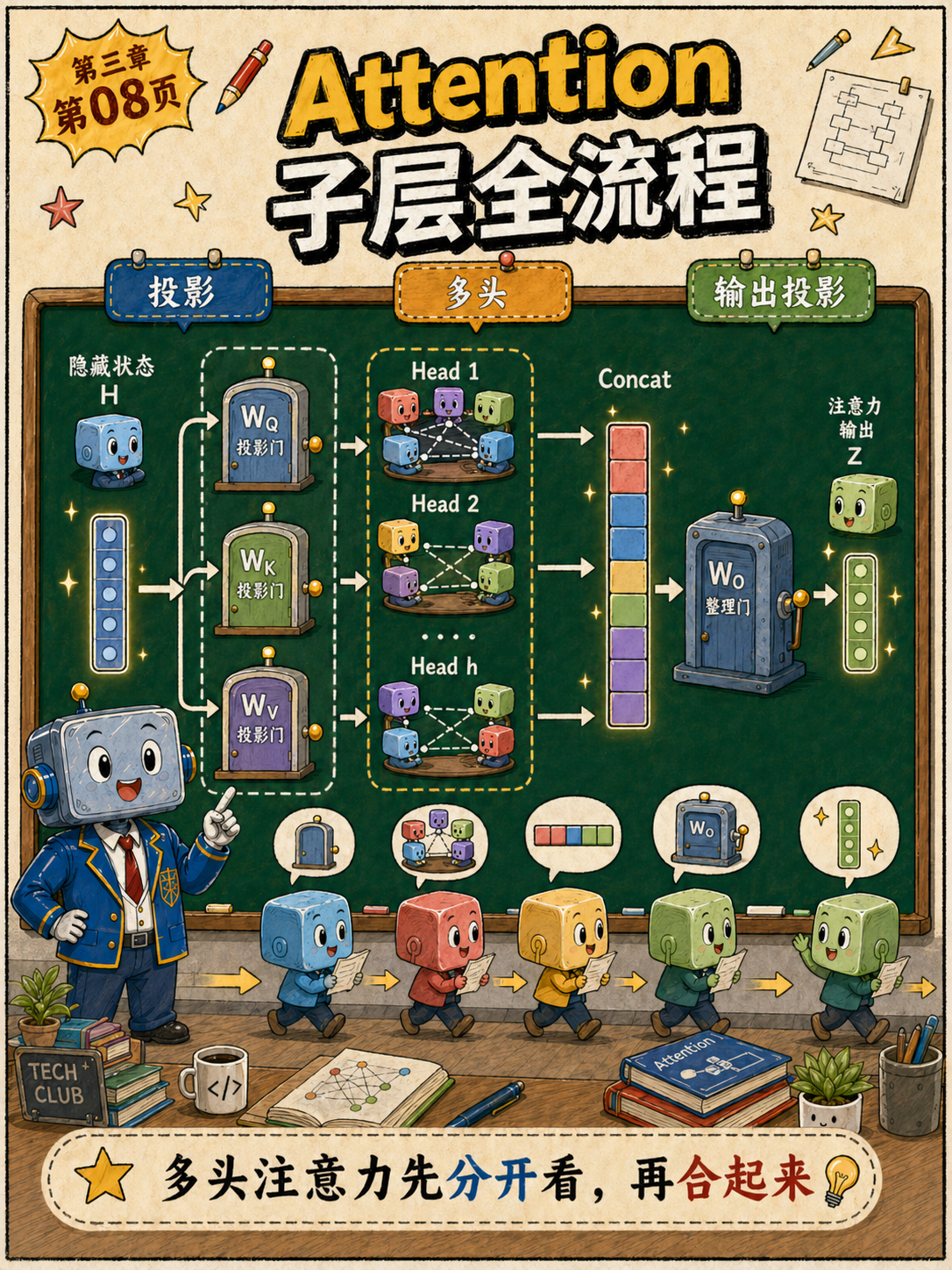

Attention 子层全流程
把前面的几页合在一起，Multi-Head Attention 子层的主流程就是：
输入表示 → Q/K/V 投影 → 多个 head 各自算 attention → Concat → W^O → attention output
每个 token 进入这一层时，都带着当前层的表示。模型先通过线性投影得到 Q、K、V，再把它们分到多个 head。每个 head 在自己的子空间里计算注意力权重，并按权重混合 V。然后所有 head 的输出被拼接起来，经过 W^O 融合，得到这一层 attention 子层的输出。
这一步解决的是“token 之间怎么交换信息”。如果当前 token 需要理解上下文，它就不能只盯着自己。attention 子层让每个 token 都从可见 token 那里收集信息，多头机制让这种收集可以从多个角度同时发生。
注意这里说的是 attention 子层。完整 Transformer Block 后面还有 FFN、Residual、Norm 等结构。attention output 只是中间结果，后续模块会继续加工它。
Attention 子层负责让 token 之间交换上下文信息。

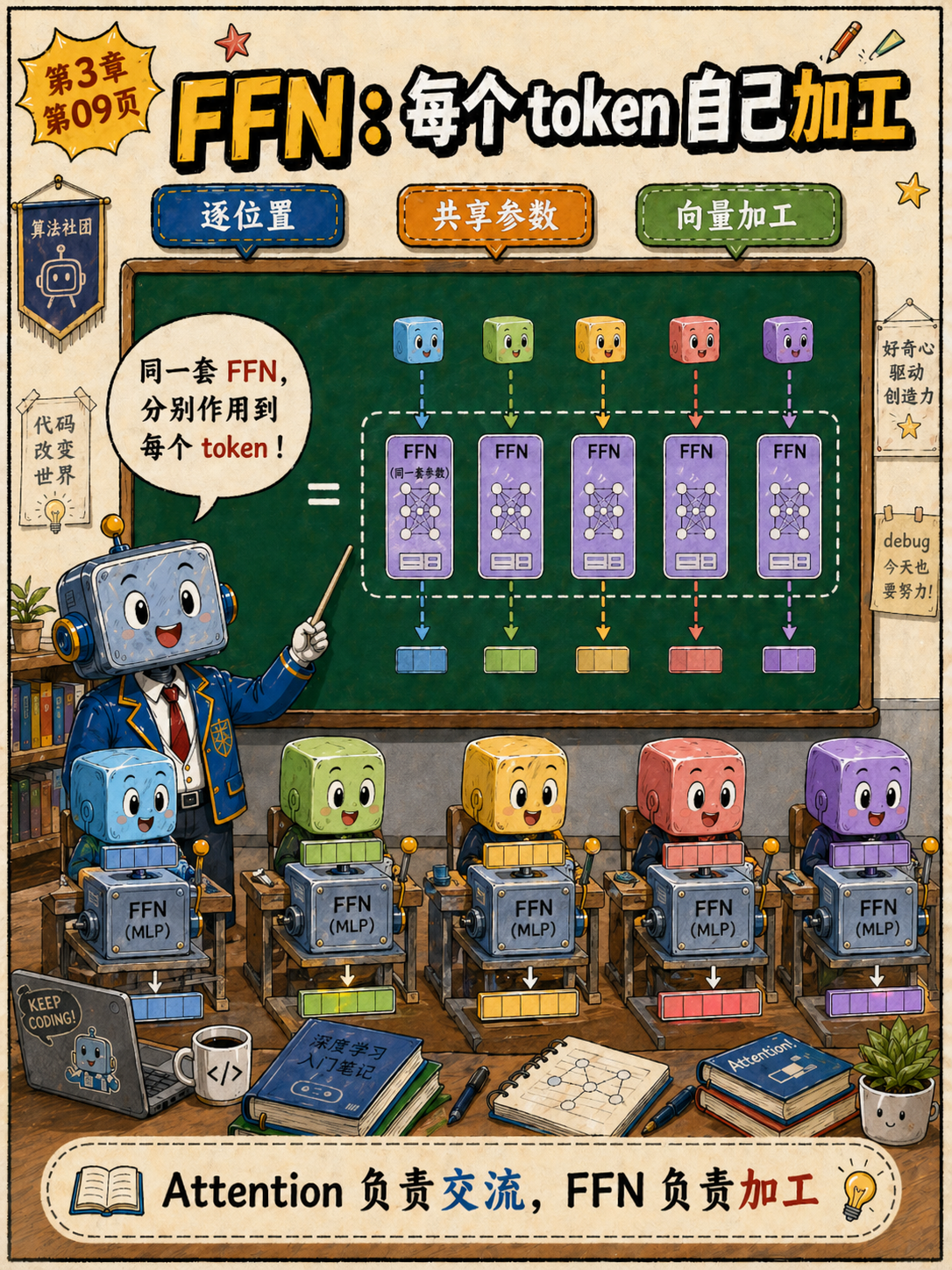

FFN：每个 token 自己加工
attention 子层负责让 token 互相看见。FFN 负责让每个 token 对自己的表示做进一步加工。
原始 Transformer 论文把它叫 position-wise feed-forward network。position-wise 的意思是：它分别作用在每个位置上。每个 token 都会经过同一套 FFN 参数，但不同 token 之间在这一步没有互相读取信息。
原始论文中的 FFN 由两层线性变换和中间的 ReLU 激活组成：
FFN(x) = max(0, xW_1 + b_1)W_2 + b_2
现代 LLM 里，这个模块常被叫作 MLP，也经常使用 SwiGLU、GEGLU 等门控变体。名字和细节会变，但主线很稳定：attention 先把上下文信息带进来，FFN 再对每个位置的表示做非线性加工。
Attention 负责交流，FFN 负责逐位置加工。

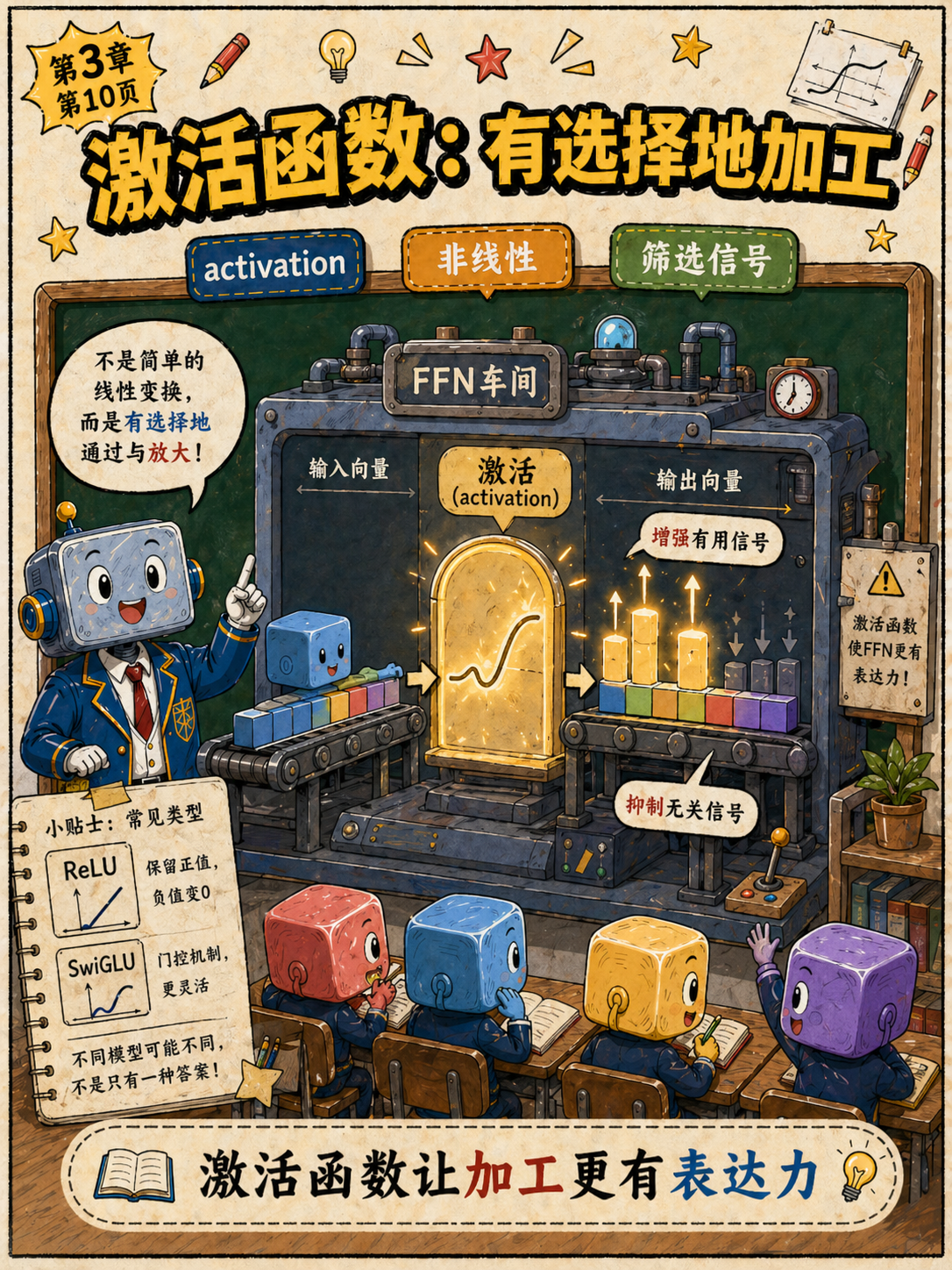

激活函数：有选择地加工
FFN 里需要激活函数，因为两层线性变换直接连在一起，本质上仍然可以合并成一次线性变换。激活函数引入非线性，让模型能表达更复杂的关系。
用图里的“加工门”理解就够了：向量进来以后，有些信号会被保留或放大，有些信号会被压低。这样 FFN 就不只是把向量换个坐标系，而是在做有选择的特征加工。
原始 Transformer 使用 ReLU。很多现代 LLM 使用门控激活，例如 SwiGLU。它们的具体公式不同，但承担的角色相近：让 FFN 的表达能力更强。
这里要避免一个误解：激活函数不是在读上下文。上下文交换主要发生在 attention 子层。激活函数位于 FFN / MLP 内部，作用在每个 token 自己的表示上。
激活函数给 FFN 加上非线性，让表示加工更有表达力。

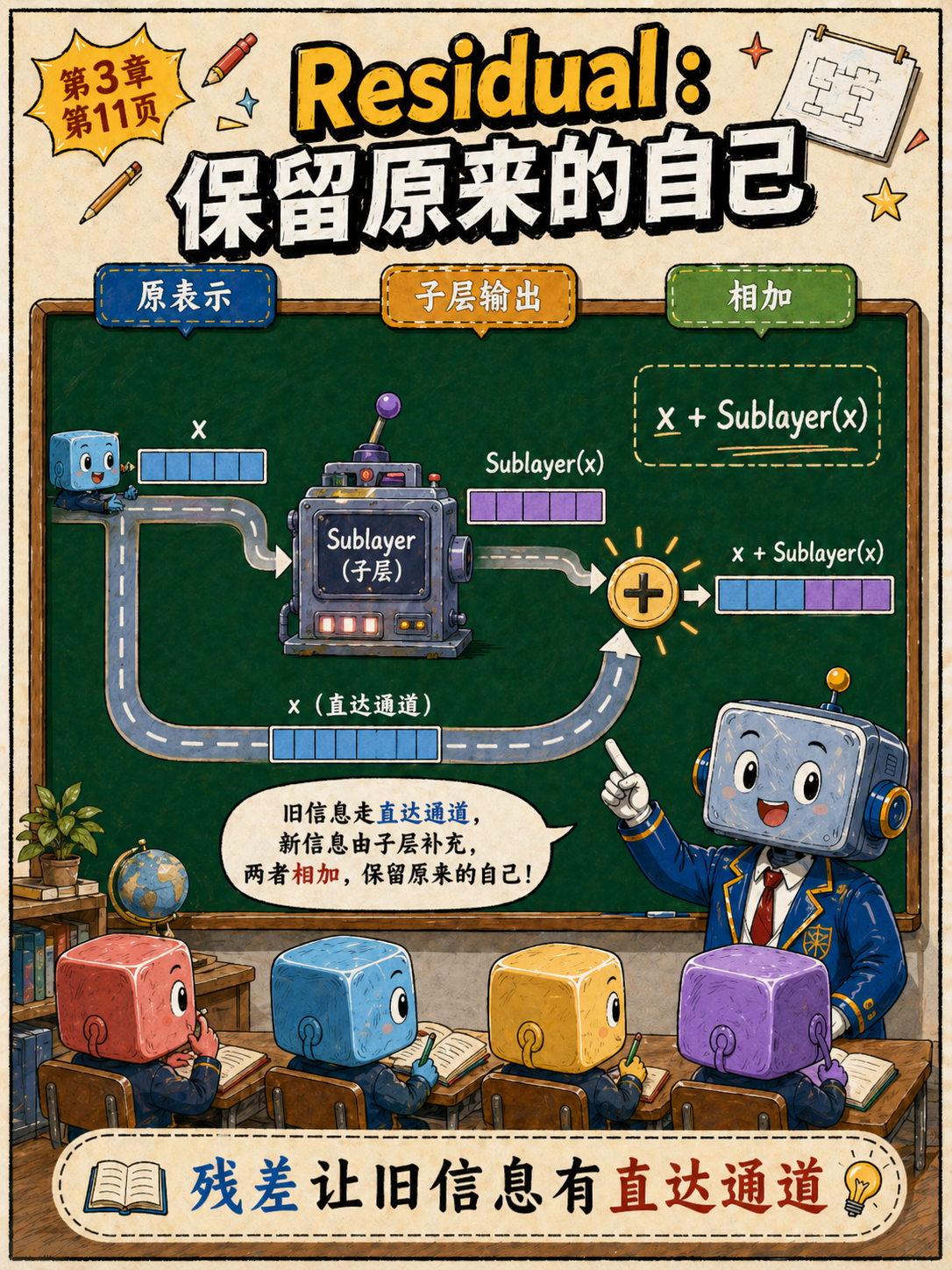

Residual：保留原来的自己
Residual connection 的核心动作很简单：把子层输入加回子层输出。原始 Transformer 论文对每个子层使用的形式是：
LayerNorm(x + Sublayer(x))
这里的 x 是子层输入，Sublayer(x) 是 attention 或 FFN 的输出。相加以后，原来的表示有一条直达通道，新加工出来的信息也能叠加进去。
直觉上，残差连接让模型每一层都不用从零开始改写 token。它可以在原表示基础上补充新信息。这样很多层堆起来时，信息更容易穿过网络，训练也更稳定。
现代 Transformer 常见 pre-norm 结构会把 Norm 放在子层前面，残差相加的位置也会随架构写法变化。但 residual 的核心不变：保留输入路径，把子层产生的新信息加回来。
Residual 让旧信息有直达通道，新信息通过相加叠加进去。

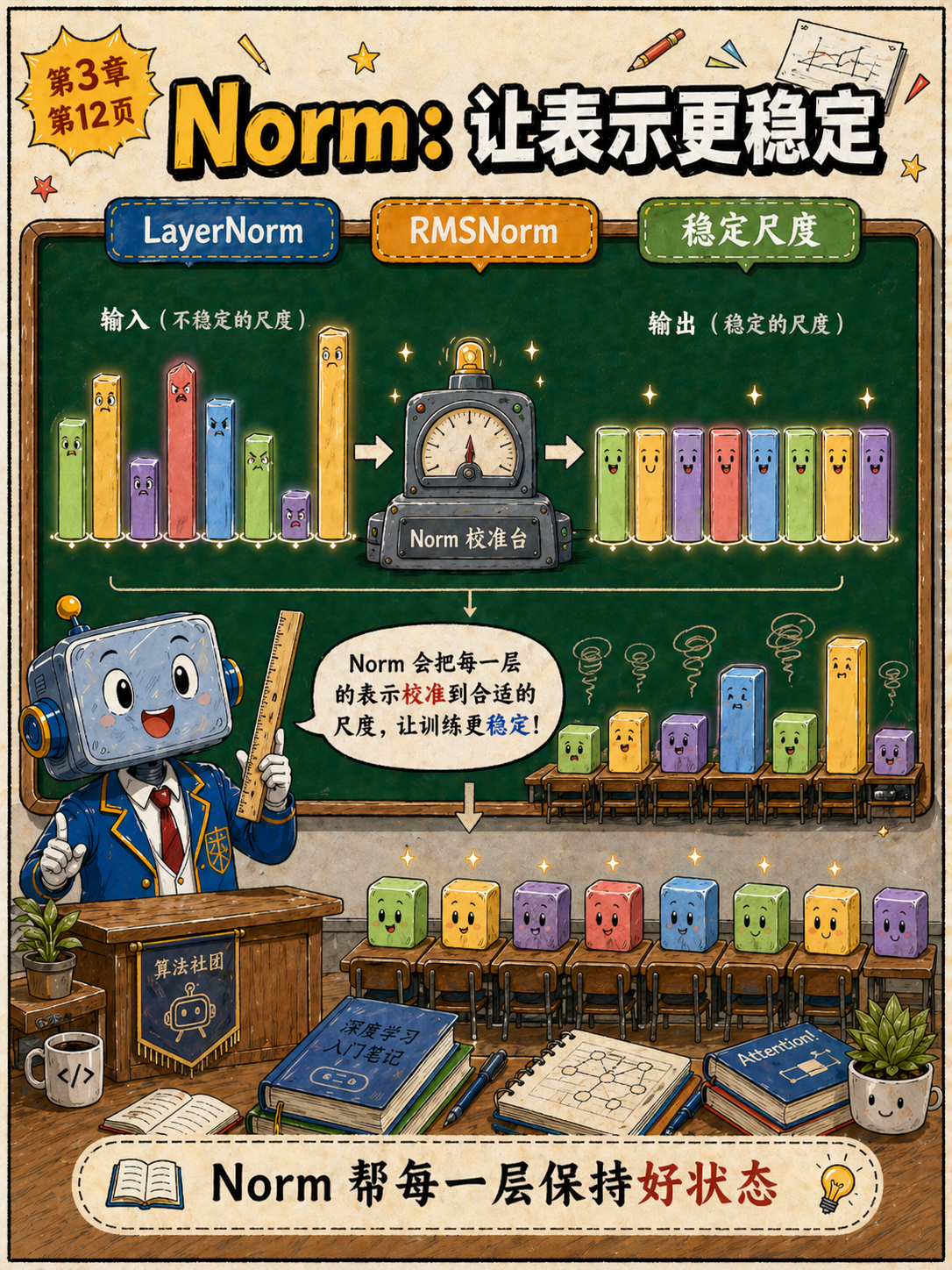

Norm：让表示更稳定
Transformer 会堆很多层。每层都在做投影、注意力、FFN 和相加，如果表示的数值尺度一路乱跑，后面的层就更难稳定工作。Norm 的作用，是让每层附近的表示尺度更可控。
原始 Transformer 使用 LayerNorm，并且放在 residual 相加之后。很多现代 LLM 使用 pre-norm，也就是先归一化再进入 attention 或 FFN；不少现代模型还使用 RMSNorm。具体实现不同，但它们都在解决同一个工程问题：让深层网络里的表示保持稳定。
图里把 Norm 画成校准台，是为了表达这个直觉。它不是把 token 的语义变成统一答案，也不是清空信息。它是在数值层面调整表示，让后续计算更容易处理。
写正文和看模型结构图时，要留意两个差异：一种是 Norm 类型，比如 LayerNorm 或 RMSNorm；另一种是 Norm 位置，比如 post-norm 或 pre-norm。不同模型会有不同选择。
Norm 帮助深层 Transformer 维持更稳定的表示尺度。

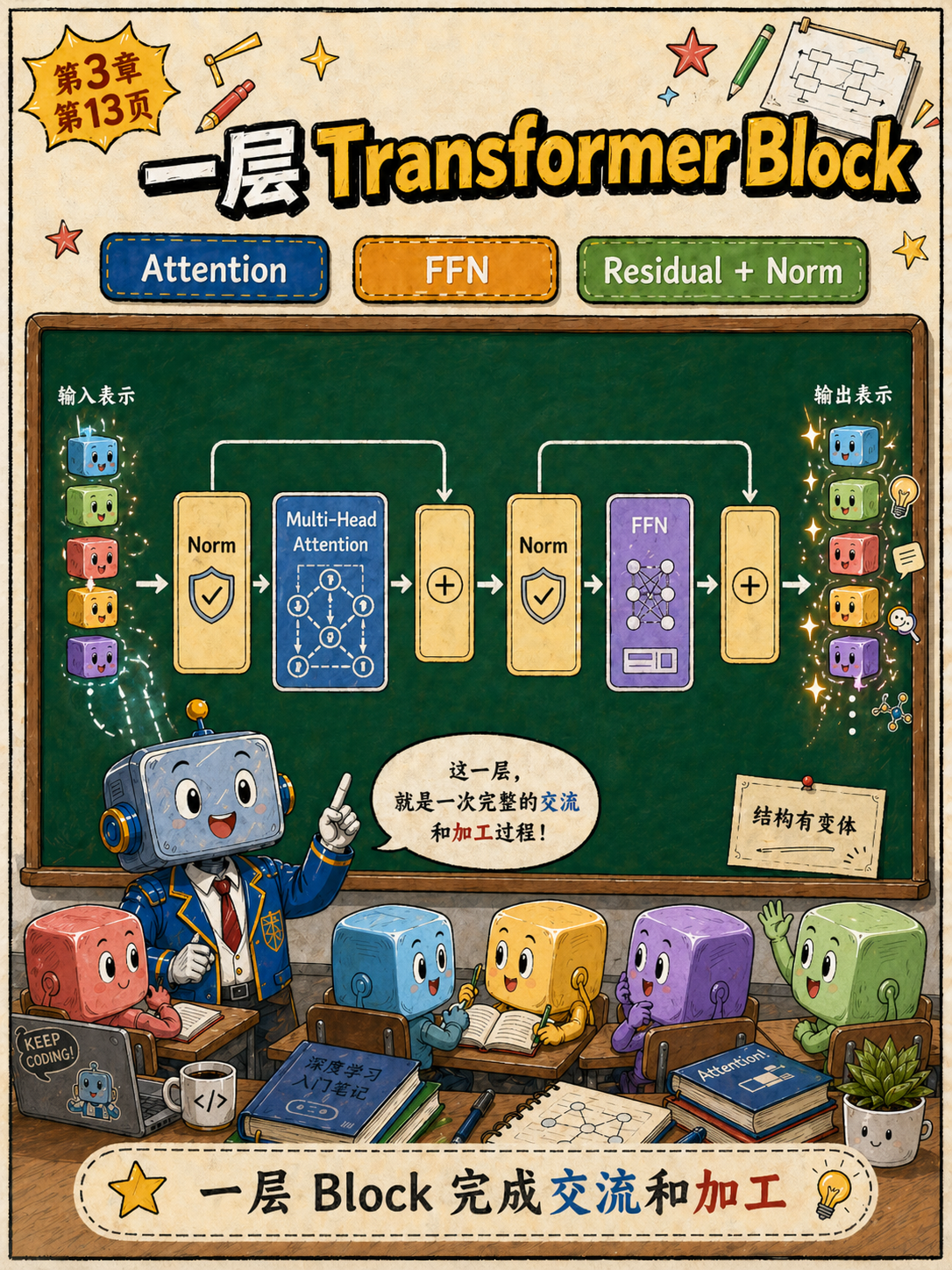

一层 Transformer Block
现在可以把一层 Transformer Block 串起来了。常见现代 decoder-only block 可以用这条主线理解：
输入表示 → Norm → Multi-Head Attention → Residual Add → Norm → FFN / MLP → Residual Add → 输出表示
这个结构里，attention 子层让 token 交换上下文信息；FFN / MLP 子层对每个 token 的表示做进一步加工；Residual 把输入路径保留下来；Norm 控制表示尺度。四类模块配合起来，构成一层完整的表示更新。
原始 Transformer 的论文结构更接近 post-norm：子层输出先和输入相加，再做 LayerNorm。现代 LLM 大量使用 pre-norm。你现在不用急着记住所有变体，先抓住稳定主线：attention 负责交流，FFN 负责加工，Residual 和 Norm 负责让多层堆叠可训练、可运行。
Block 的输出仍然是一串 token 表示。序列长度没有变，每个位置都有自己的新表示，只是这些表示已经吸收了本层带来的上下文信息和非线性加工。
一层 Block 完成一次“交流 + 加工”的表示更新。

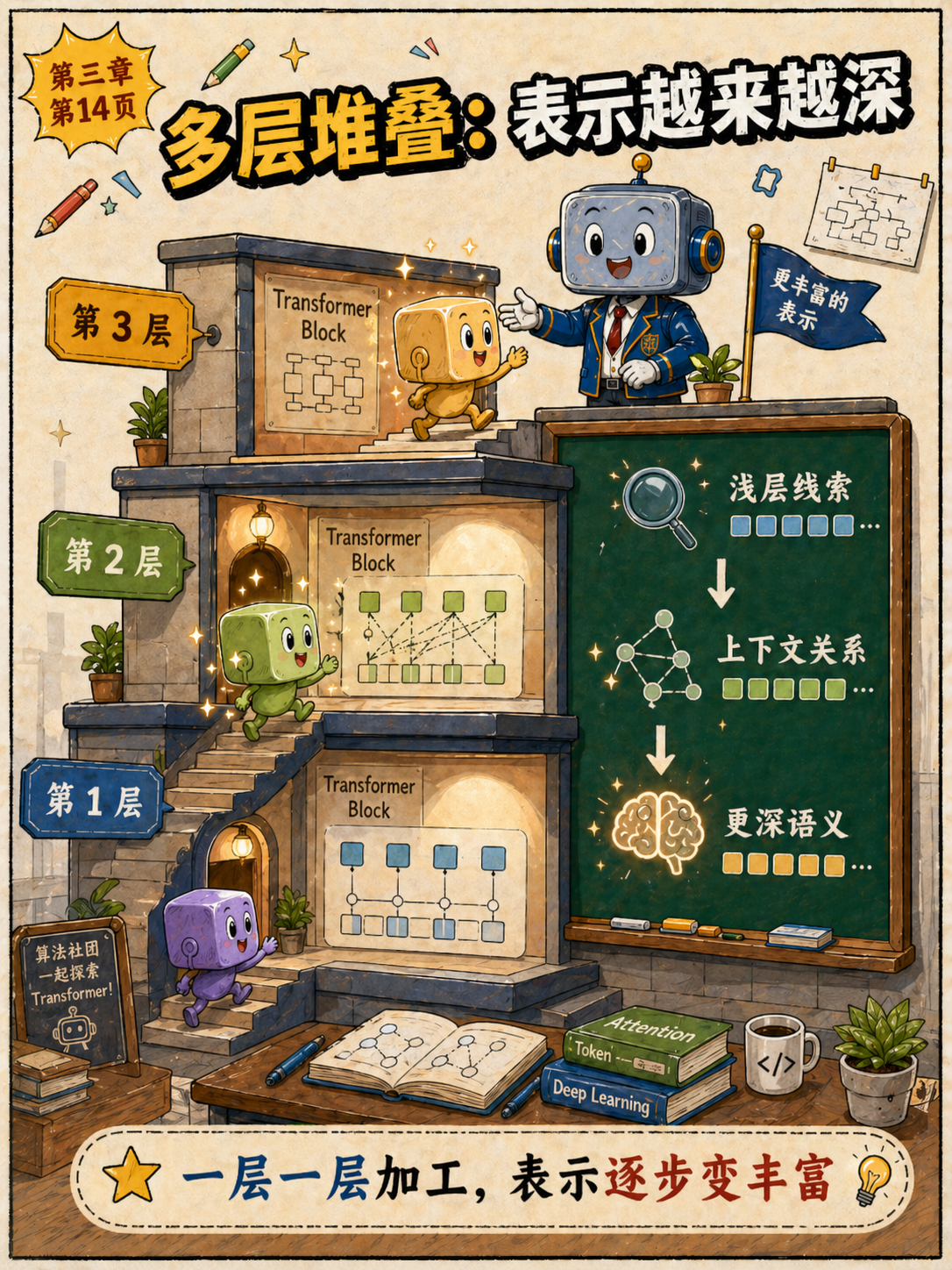

多层堆叠：表示越来越深
一个 Transformer 通常会堆很多层 Block。第 1 层输出的表示，会作为第 2 层输入；第 2 层输出，再进入第 3 层。每一层都重复 attention、FFN、Residual、Norm 这套节奏。
堆叠的意义，是让 token 表示逐层变丰富。浅层可能更多处理局部线索和较直接的模式；越往后，表示里可能融合更大范围、更抽象的上下文信息。这里的“更深语义”是对表示层级的直觉描述，具体每层学到什么由训练和模型结构决定。
从第一章到这里，整条线咱们已经打通了：token 变成向量，带上位置进入模型；self-attention 让它读取上下文；multi-head 让它从多个角度读取；FFN 继续加工；Residual 和 Norm 让这些模块可以堆很多层。最终，模型在最后一层拿到更丰富的 token 表示，再进入后续预测下一个 token 的流程。
第三章到这里完成了一个关键转折：我们已经从“attention 是什么”走到“一层 Transformer 怎么工作”。下一章会把视角切到现代 LLM 生成：decoder-only、causal mask、自回归生成、logits 和 sampling。
多层 Block 让 token 表示经过多次交流和加工，逐步变得更丰富。
