PD 分离推理中的 KV Cache：Prefill、Decode、利用率与 Router 负载均衡

本文默认讨论 decoder-only Transformer、Paged KV Cache，以及 Prefill/Decode 分离部署（下文简称 PD 分离）。不同推理引擎对 block、page、reserved、prefix cache 的命名并不完全一致，但判断逻辑相同。

背景：最近发现pd分离部署方式下，不同的节点，甚至是不同的dp节点，kvcache利用率不够均衡，所以在调研是否有必要做不同节点下的kv cache利用率的负载均衡。

先给结论

问题	结论
Prefill 节点为何使用 KV Cache？	它为 prompt 中每个 token、每一层计算 K/V，并把这份“历史状态”交给 Decode，避免 Decode 重算整个 prompt。Prefill 侧 KV 通常是生成态、传输态或可复用的 prefix cache，不一定长期占用。
Decode 节点为何使用 KV Cache？	每生成一个新 token，都要读取此前 token 的 K/V，并追加当前 token 的 K/V。Decode 侧 KV 生命周期长、逐步增长、每步反复读取，通常是容量与内存带宽压力中心。
KV Cache 利用率有什么用？	它反映节点还能否接纳并维持更多序列，是 admission control、容量保护和路由的重要信号；但必须先明确分母、分子和可回收部分。
利用率高是否有问题？	不必然。较高利用率能提高硬件效率；但接近满载时，突发请求、输出长度误差和块碎片会让排队、抢占、换出、重算及尾延迟呈非线性恶化。
Router 按利用率均衡是否有效？	有效，但只适合作为基础信号或硬门槛。只选“当前利用率最低”的节点通常不够；应比较请求投放后的预计利用率，并联合队列、token 工作量、KV 增长率、释放速度、prefix 命中、P→D 传输和拓扑成本。
一句话概括：KV 利用率适合回答“还能不能放”，不适合单独回答“放到哪里端到端最快”。

1. 先建立正确的心智模型

PD 分离不是把一个普通副本简单切成两个进程，而是把一次推理中计算特征明显不同的两个阶段放到不同资源池：

Prefill 一次处理全部 prompt token，矩阵计算密集，并行度高，目标通常是降低 TTFT（Time To First Token）。
Decode 每轮只为每个序列生成一个或少数 token，反复读取历史 KV，内存带宽和调度敏感，目标通常是稳定 TPOT（Time Per Output Token）或 ITL（Inter-Token Latency）。

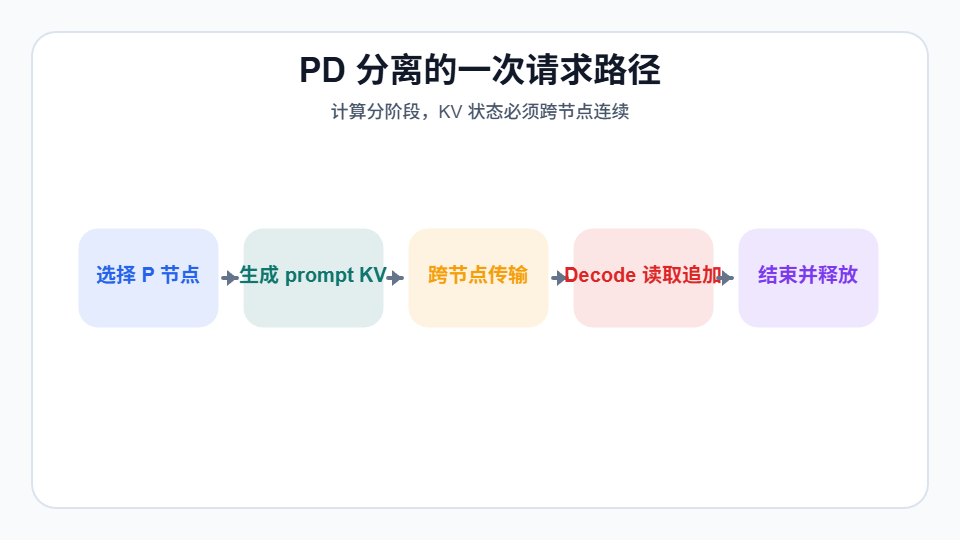

两阶段之间多了一条关键数据路径：prompt KV 从 P 节点到 D 节点的交付。这可能是显式 push/pull、RDMA 传输、同机互联复制，或者由共享/分层 KV 存储承接。
因此，PD 分离后的端到端时间不只由 P 和 D 各自的 GPU 负载决定：

端到端首 token 时间 ≈ Prefill 排队 + Prefill 计算 + KV 传输/可见化 + Decode 排队 + 首步 Decode。

只优化其中一段，可能只是把瓶颈移动到下一段。

2. KV Cache 到底保存什么

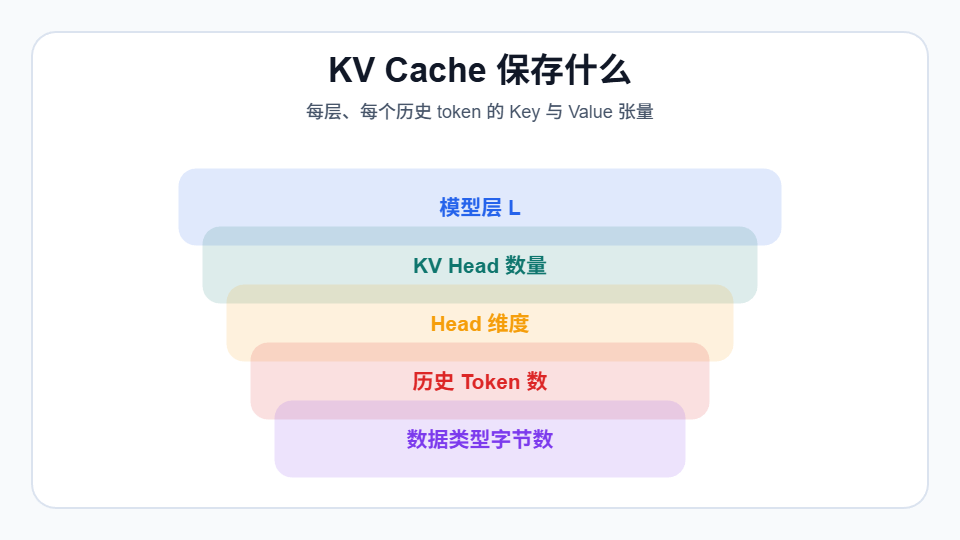

KV Cache 的分层张量存储结构
自回归 Attention 在生成第 t 个 token 时，需要让当前 Query 与位置 1...t 的 Key/Value 做注意力计算。如果不缓存历史 K/V，每生成一步都要重新对整个历史序列做投影，计算会大量重复。

KV Cache 的作用就是：

首次处理某个 token 时，在每一层计算它的 K 和 V。
将 K/V 保存在显存或分层存储中。
后续 token 只计算自己的 Q/K/V，历史 K/V 直接读取。
对单条序列，忽略对齐、元数据和块碎片时，KV 字节数可近似写成：

KV bytes ≈ 2 × 层数 L × KV Head 数 Hkv × Head Dim D × 每元素字节数 B × 已缓存 token 数 T。

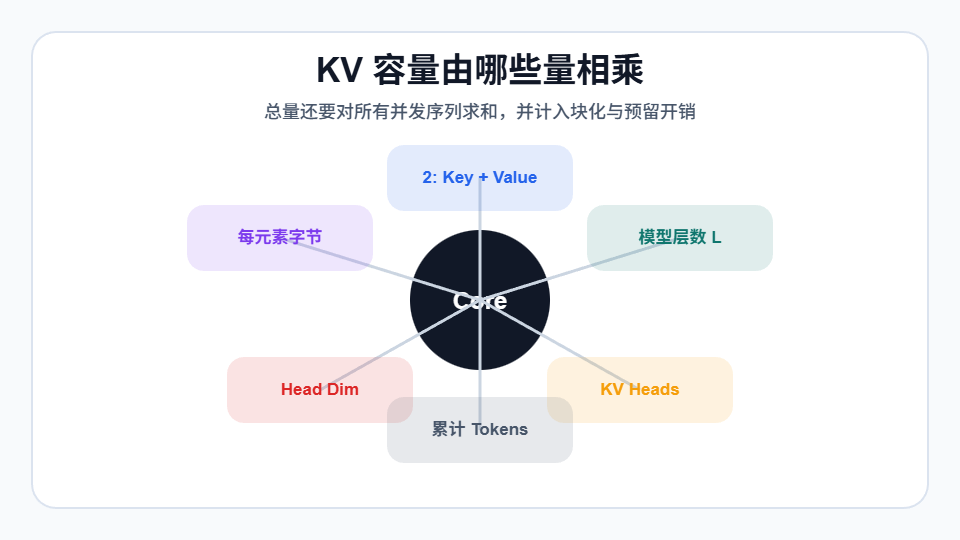

KV容量由哪些量相乘示意图
其中的 2 分别代表 Key 与 Value。使用 GQA/MQA 时，Hkv 小于 Query Head 数，因此 KV 会显著变小。实际系统还要计入：

Paged Attention 的 block/page 对齐与尾块碎片；
block table、引用计数和调度元数据；
为预计输出预留但尚未写入的 blocks；
prefix cache、传输中的副本、swap/offload 缓冲；
并发序列求和，而不是只看单请求最大上下文。
这也解释了为什么“GPU 显存使用率”和“KV Cache 使用率”不是同一个指标。显存还包含模型权重、CUDA graph、activation/workspace、通信缓冲和内存池保留；router 若拿整卡显存使用率代替 KV 使用率，很容易做错判断。

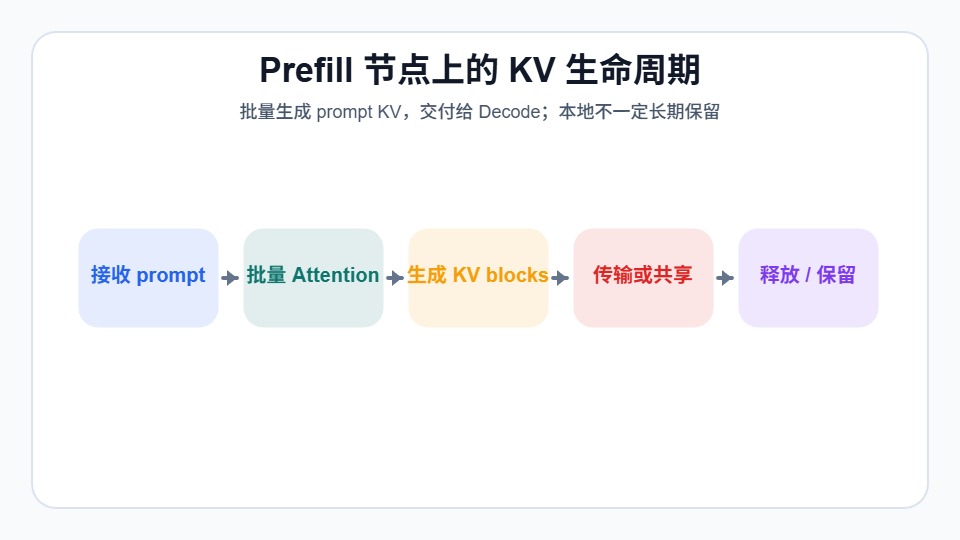

3. Prefill 节点如何使用 KV Cache

3.1 主要作用：把 prompt 压缩成可继续生成的状态

Prefill 对 prompt 的全部 token 做前向计算，并在每层得到完整的 prompt K/V。对 Decode 来说，这份 KV 就是继续生成所需的历史状态；只要模型、并行切分、KV 格式和位置编码等兼容，Decode 无须再计算 prompt。

因此，Prefill 节点上的 KV 主要承担三个角色：

产物：Prefill 计算的核心输出之一；logits 只决定下一 token，KV 才能支撑后续所有 token。
交接状态：需要传到选定的 Decode 节点，或写入双方可访问的 KV 层。
可复用前缀：系统提示词、共享文档前缀等可能保留为 prefix cache，后续请求命中后可以少做一段 Prefill。

3.2 Prefill 侧利用率的含义

Prefill 侧 KV 占用通常较短，但并不意味着可以忽略：长 prompt、大 Prefill batch 或传输阻塞，会让已计算 KV 暂时堆积。如果 KV 已算完却因 D 节点未准备好、链路拥塞或 credit 不足而无法移交，P 节点可能出现“计算结束但缓冲释放不了”的背压。

所以 P 节点至少应区分：

正在计算的 prompt KV；
已完成、等待传输的 KV；
正在传输的 KV；
可回收的临时 KV；
有价值、希望保留的 prefix cache。
如果这些状态被压成一个利用率数字，router 会分不清“真正忙于 Prefill”和“被下游堵住”。

4. Decode 节点如何使用 KV Cache

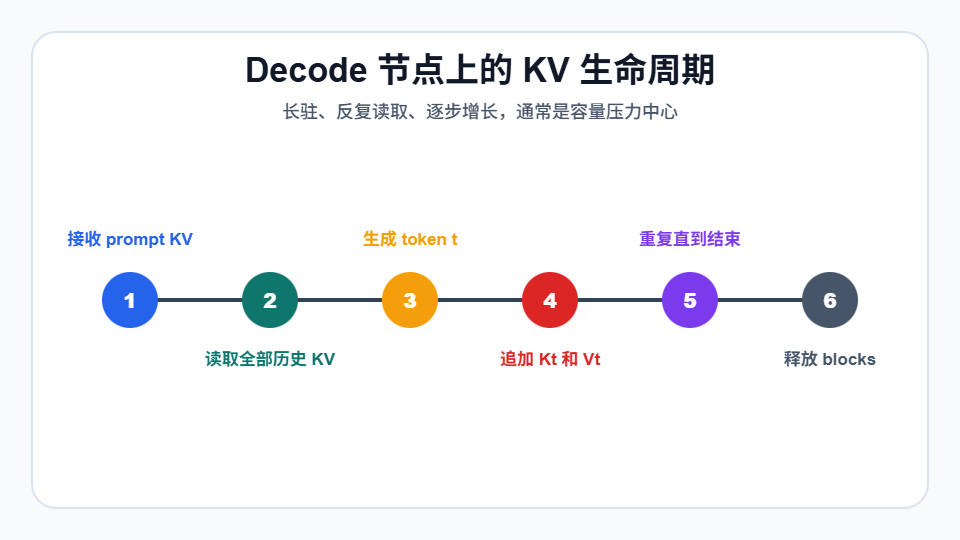

Decode节点上KV的生命周期示意图
Decode 接收 prompt KV 后，每生成一个 token 都执行同样的循环：读取此前所有 K/V，计算当前层 Attention，产生当前 token 的 K/V，再将它追加到缓存。直到请求完成、被取消或失败，相关 blocks 才能释放。

Decode 侧 KV 有四个鲜明特征：

长驻：从 Prefill 交接完成一直活到生成结束。
增长：每生成一个 token，所有层都会新增一份 K/V。
反复读取：历史越长，每一步需要读取的数据越多。
有状态粘性：序列一旦放到某 D 节点，迁移通常需要搬运全部已有 KV，代价可能很高。
因此，Decode 的“负载”至少包含两种不同约束：

容量约束：是否有足够 KV blocks 让现有序列和新请求安全增长；
服务能力约束：每轮要处理多少 active sequences、总共扫描多少历史 token、调度队列多长、内存带宽是否饱和。
KV 使用率只比较接近第一类。两个节点即使 KV 使用率相同，TPOT 也可能完全不同：一个节点可能承载少量超长上下文，另一个节点可能承载大量短序列；它们的 batch 形状、每轮扫描量、预计完成时间和释放速度都不同。

5. “KV Cache 使用率”必须先定义口径

最常见的基础定义是：

KV 利用率 U = 已分配物理 KV blocks / 可用于 KV 的物理 blocks。

但“已分配”可能混合了性质完全不同的占用。

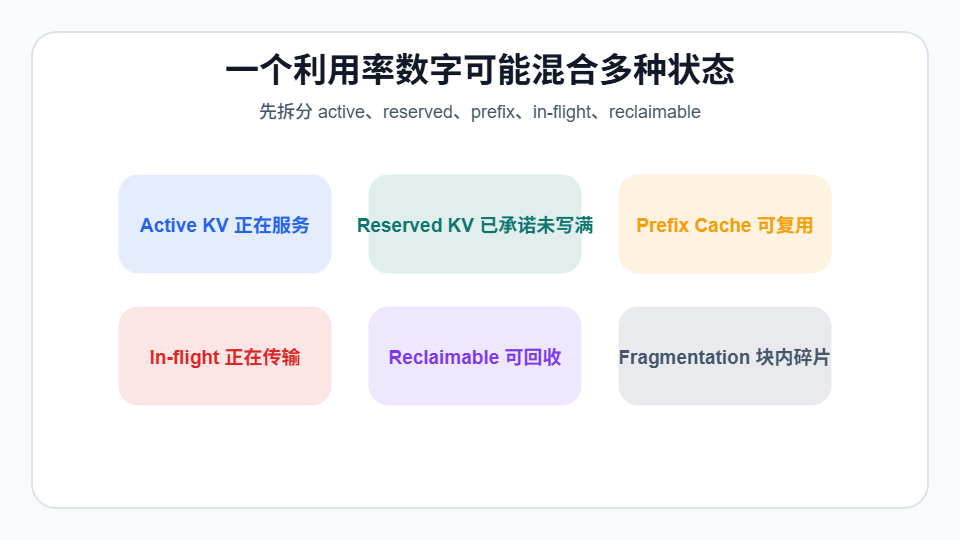

一个利用率数字可能混合多种状态示意图

组成	是否应计入保护门槛	Router 应如何理解
Active KV	是	正在服务，不能随意回收。
Reserved KV	是	已向已接纳请求承诺的未来容量；不计入会超卖。
Prefix cache	视策略	可回收但回收会降低命中率，应同时暴露 reclaimable。
In-flight KV	是	接收端尚未完全可用，但容量与链路资源已被占用。
Swapped/offloaded KV	单列	不占当前 HBM blocks，却可能带来恢复延迟和链路压力。
尾块碎片	通常隐含计入	已分配但未装满，长尾小请求多时可能明显。
建议至少暴露以下派生指标：

active_kv_ratio：不可回收的实际活跃占比；
committed_kv_ratio：active + reserved + 必须接收的 in-flight；
reclaimable_prefix_ratio：可通过淘汰前缀释放的占比；
free_blocks：比百分比更适合做硬准入；
kv_growth_rate：最近窗口每秒净新增 blocks；
kv_release_rate 或近期完成量：帮助预测容量何时回来；
allocation_failures、preemption_count、swap_bytes：利用率过高后的结果指标。

在 SGLang 中查看 KV Cache 利用率

在 SGLang 部署中，可以通过 /v1/loads 查询服务或 Router 当前汇总的负载信息，并从中查看 KV Cache 利用情况。典型查询方式如下：

curl -s http://<sglang-host>:<port>/v1/loads

实际访问地址取决于 /v1/loads 暴露在 SGLang Router、负载均衡入口还是单个 Server 实例上。不同 SGLang 版本和部署模式返回的字段结构可能不同，因此接入 Router 策略前应确认三件事：

利用率的分母是该实例可用于 KV Cache 的 token 容量、blocks，还是其他容量口径；
返回值统计的是 active KV，还是还包含 prefix cache、reserved 或等待回收的空间；
PD 分离模式下，结果能否区分 Prefill 与 Decode worker，避免比较两个阶段含义不同的负载。
/v1/loads 很适合用于人工排查、监控采集和基础负载保护，但它仍然是一个时点快照。生产 Router 不宜为每个请求同步调用一次该接口，也不应只选择返回利用率最低的节点；更稳妥的做法是周期采集或缓存其结果，并叠加 Router 本地尚未反映到 SGLang 指标中的 in-flight reservations、请求预计新增 KV 和 P→D 传输成本。

在异构节点间比较百分比时还要小心分母。40 GB 与 80 GB 卡上的 70% 并不代表剩余容量相同；不同并行方式、KV dtype、block size 或模型实例的一个 block 能容纳的 token 数也可能不同。跨池路由最好统一换算为 可接纳 token-blocks 或 bytes，再做兼容性过滤。

6. 利用率高是否会有问题

6.1 高利用率本身不是故障

稳定工作负载下，较高 KV 利用率意味着昂贵显存没有大量闲置，并可能提高吞吐/成本比。问题不在“高”这个形容词，而在于剩余空间是否覆盖以下不确定性：

短时到达突发；
输出长度预测误差；
active 序列持续增长；
P→D 已在途但尚未记入的 KV；
block 碎片、前缀淘汰延迟和调度控制面的观测延迟；
节点故障后其他节点承接流量所需的容量。

6.2 接近满载时风险通常是非线性的

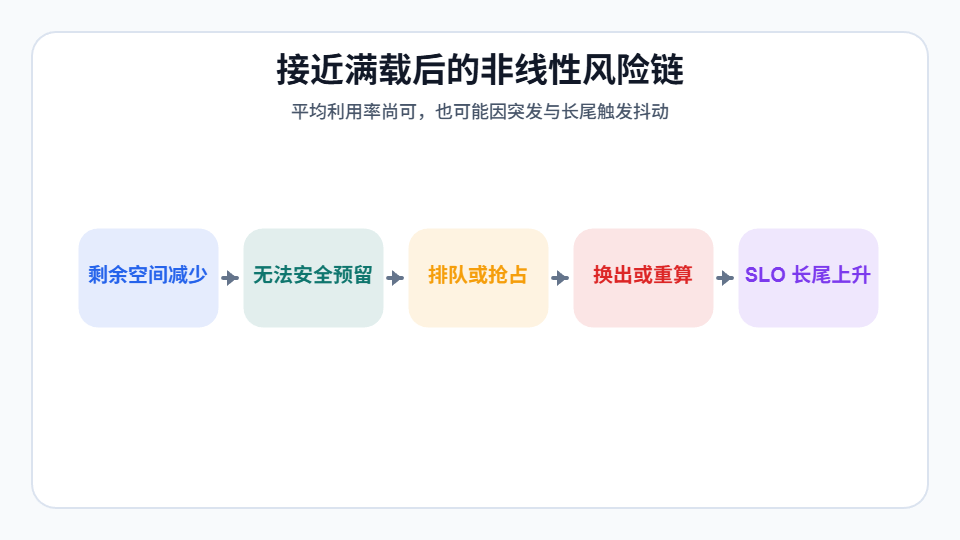

接近满载后的非线性风险链示意图
当 free blocks 低于安全余量，系统会依实现采取一种或多种动作：停止 admission、让请求排队、抢占低优先级序列、把 KV 换出到 CPU/SSD、淘汰 prefix cache，或者释放后重新 Prefill。每种动作都会带来新的计算、拷贝或排队，并可能形成抖动：

容量紧张导致请求等待或抢占；
被抢占请求重算/换入，增加计算与链路负载；
负载增加又推迟其他请求完成，KV 释放变慢；
空间更久无法恢复，P99 延迟继续上升。
对在线服务而言，比平均利用率更危险的是：长时间高水位 + 快速正增长 + 很低的可回收空间。

6.3 不存在通用的“80% 安全线”

阈值必须通过目标流量和 SLO 压测得到。一个合理的安全余量应覆盖“指标传播和调度生效期间，已承诺与新增长的 KV”，还要留故障与预测误差缓冲。可用如下关系做初始设计：

准入条件：free blocks ≥ 新请求预计 blocks + 已承诺增长 blocks + safety reserve。

其中新请求预计 blocks 应同时包含 prompt KV 和预估 output KV；对输出长度不确定的请求，可采用分位数预测、租户上限或分段 reservation，而不是一开始按 max_tokens 全额预留，也不能完全不预留。

目标不是追求固定百分比，而是在给定 SLO 下，找到吞吐、缓存命中与容量风险的平衡点。

7. Router 按 KV 利用率做负载均衡是否有效

7.1 有效的部分

利用率能快速排除明显过载节点，也能修正长期分布不均。在以下条件同时成立时，选择较低利用率节点通常有效：

节点同构、指标口径一致；
请求长度分布接近，工作负载变化缓慢；
指标足够新，且在途 reservation 已计入；
prefix 局部性和 P→D 网络代价差异不大；
目标主要是避免 KV OOM，而不是极致优化尾延迟。
因此它适合当 hard guardrail + 基础权重，不应被完全丢弃。

7.2 失效的部分

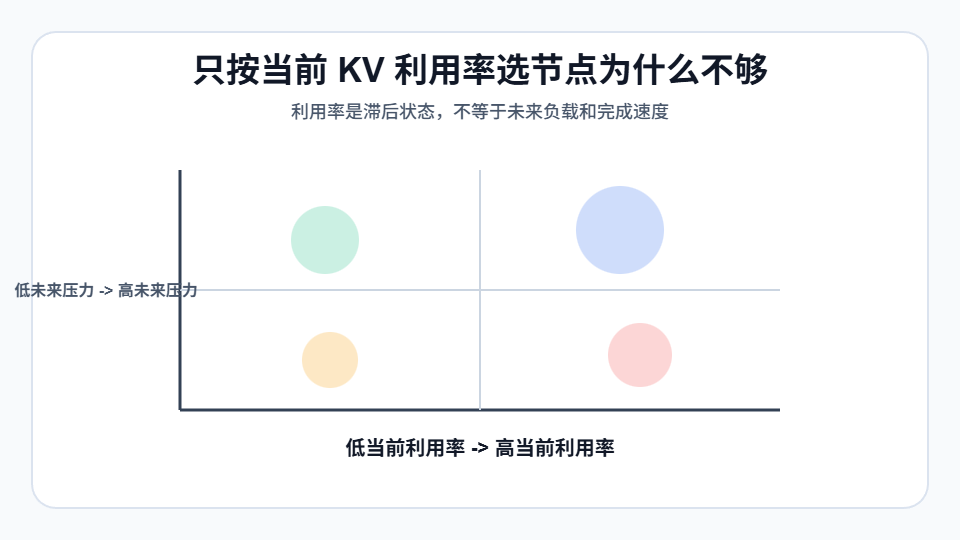

只按当前KV利用率选节点为什么不够示意图
只按当前利用率选择最小值，常见失效原因有：

指标滞后：router 看到 50% 时，多个请求可能已经并发被派往该节点，形成惊群。
忽略请求体量：2k prompt 与 128k prompt 被当成同一份“请求”。
忽略未来增长：当前 45% 的节点可能承载许多刚开始生成的长输出，当前 65% 的节点则可能马上释放一批请求。
忽略计算队列：KV 空闲不代表 Decode step 有余力；active sequence 数和历史 token 扫描量可能已很高。
破坏 prefix locality：为了降低几个百分点，把请求送到没有前缀的 P 节点，反而增加 Prefill 和 KV 传输。
忽略 P→D 链路：最空闲的 D 节点可能跨机架或接收队列拥塞，导致首 token 卡在 KV 搬运。
忽略异构分母：百分比低不等于绝对 free blocks 多，也不等于模型/并行配置兼容。
忽略粘性成本：Decode 不是无状态请求；投放错误后再平衡，迁移已有 KV 可能比等待更贵。
所以，单纯把各节点利用率“抹平”不是最终目标。合理目标是：在容量安全约束内，最小化请求的预计端到端成本，同时保护尾延迟。

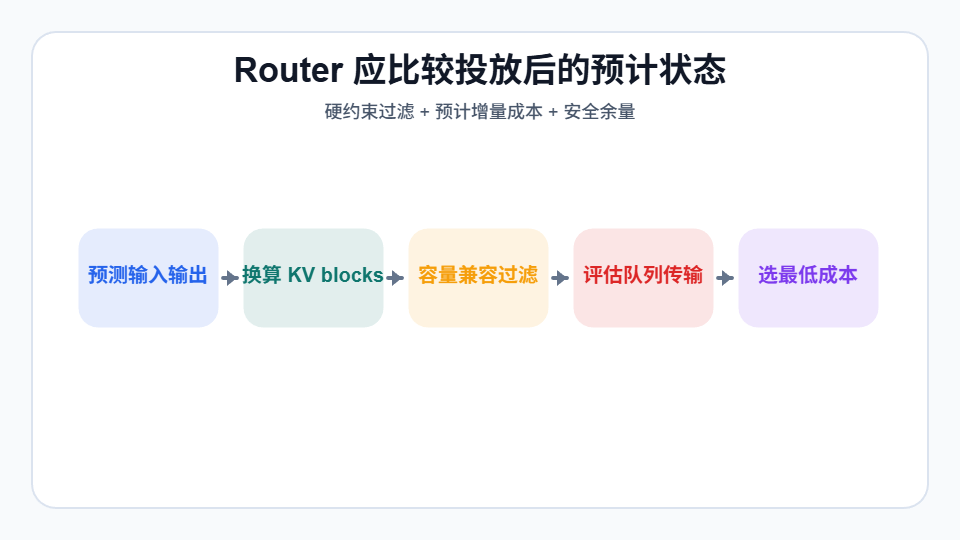

8. 更有效的 Router：从当前利用率升级为预计投放成本

8.1 第一步：硬过滤，而不是打分后碰运气

先过滤以下节点：

模型版本、KV dtype、并行切分、位置编码或 block 格式不兼容；
free_blocks 无法覆盖预计新增 KV 与安全余量；
已进入过载、draining、故障恢复或链路不可达状态；
租户、优先级、数据域或拓扑策略不允许。
容量保护适合使用绝对 blocks/bytes，而不是只有百分比。

8.2 第二步：计算 projected utilization

对每个候选 D 节点，估算：

U_projected = (committed blocks + request estimated blocks) / usable blocks。

request estimated blocks 至少由 prompt tokens 与预计 output tokens 换算，并考虑 block 向上取整。若系统采用分段 reservation，可使用“初始承诺 + 后续可扩展概率”，但需要在扩展前再次做 admission，防止序列生成到一半无空间。

projected utilization 比当前利用率更有用，因为它避免多个大请求同时涌向“看起来最空”的节点。router 还应使用 reservation/lease：一旦决策就立即在控制面计入承诺，而不是等 KV 真正传完才更新。

8.3 第三步：联合 P、传输路径和 D 打分

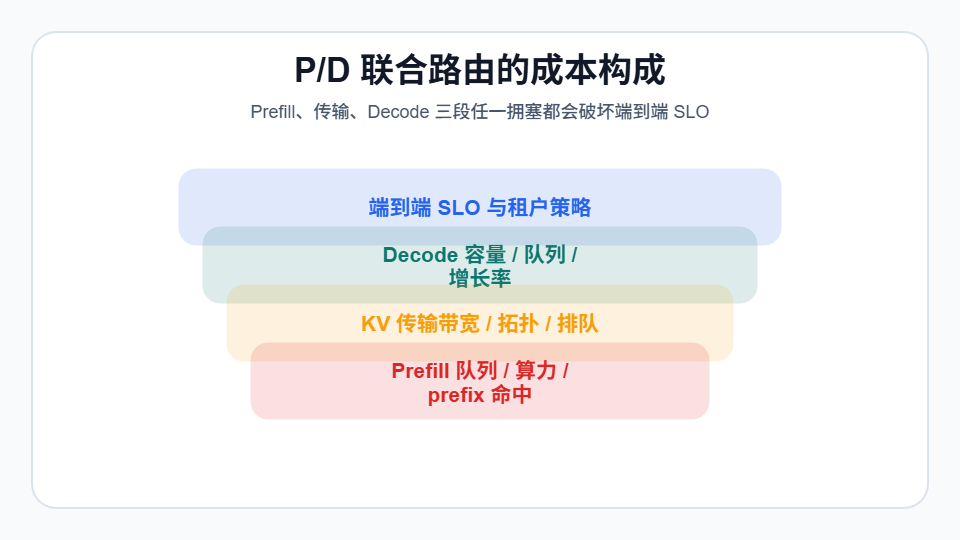

P/D联合路由的成本构成示意图
可以将候选 (P, D) 对的综合成本抽象为：

Score(P,D) = w₁·PrefillWait + w₂·PrefillCompute + w₃·TransferTime + w₄·DecodeWait + w₅·ProjectedKVPressure + w₆·SloRisk − w₇·PrefixBenefit。

各项不必追求一个“理论最优”精确公式；先做到量纲归一、方向正确、可观测和可灰度，通常就比最低利用率策略稳健。关键输入包括：

阶段	建议输入信号
Prefill	queued prompt tokens、预计 FLOPs/执行时间、可形成的 batch、prefix 命中长度、P 侧临时 KV 空间
P→D	待传 KV bytes、有效带宽、链路队列、拓扑距离、D 接收 credit、是否已有共享前缀
Decode	free/committed blocks、projected utilization、active sequences、active tokens、KV 增长/释放率、预计 Decode step 时间
策略	SLO class、优先级、租户配额、公平性、故障域与弹性余量
权重应随目标改变：交互聊天更重 TTFT/TPOT 尾延迟；离线批处理更重吞吐和显存填充率；超长上下文应提高容量与传输风险权重。

8.4 第四步：避免惊群和频繁摆动

即使评分正确，多 router 副本也可能同时选中同一节点。常用稳定手段包括：

决策后立即做短期 reservation，并设置超时回收；
power-of-two choices：随机抽少量候选再综合比较，降低控制面开销和集中度；
在分数接近时做带权随机，而不是所有请求都选绝对最小值；
使用 EWMA、迟滞区间和最小驻留时间，避免节点在“可接/不可接”间高频翻转；
将节点上报与 router 本地 in-flight 决策合并，弥补遥测延迟。

9. 一个反直觉案例

假设两个同构 Decode 节点：

节点	当前 KV 利用率	活跃序列	KV 增长趋势	近期释放趋势	到 P 节点链路
D-A	45%	80 条，刚进入长生成	快速增长	低	拥塞
D-B	68%	24 条，多数接近结束	下降	高	空闲
新请求带有 64k prompt，预计再生成 2k tokens。最低利用率策略会选 D-A；但 D-A 很可能在 KV 传输完成前就被现有序列推向高水位，而且链路更慢。若 D-B 在短时间内释放足够 blocks，选择 D-B 可能有更低的 TTFT 和更小的抢占风险。

这说明 router 真正需要比较的是：

请求到达并开始 Decode 时的预计 free blocks；
投放后的 U_projected；
未来一个控制窗口内的 growth − release；
KV 传输完成时间；
Decode step 队列和 SLO 风险。
当前利用率只是这组判断中的一个快照。

10. 如何验证利用率路由是否真的有效

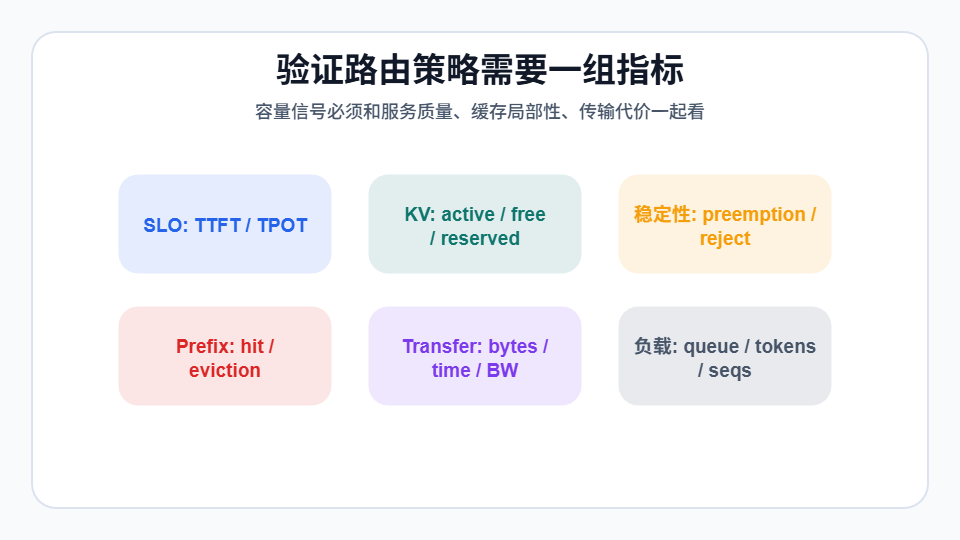

验证路由策略需要一组指标示意图
不要只看“节点利用率方差变小了”。利用率更均匀可能同时降低 prefix 命中、增加跨机架流量，最终让用户延迟更差。至少同时观察：

服务质量

TTFT 的 P50/P95/P99；
TPOT/ITL 的 P50/P95/P99；
端到端请求完成时间与 deadline miss；
按 prompt/output 长度桶、租户和优先级分组，而不是只看全局平均。

容量与稳定性

SGLang 可通过 /v1/loads 获取当前负载与 KV Cache 利用情况；采集时记录实例、worker 角色和时间戳；
active、reserved、in-flight、prefix、reclaimable、free blocks；
KV allocation failure、admission reject、排队时间；
preemption、swap/offload、recompute 次数和字节数；
每节点高水位持续时长，而不只是瞬时峰值。

计算与传输

queued prompt tokens、active decode tokens/sequences；
Prefill throughput 与 Decode token throughput；
P→D KV bytes、有效带宽、传输排队和完成时间；
prefix hit tokens、命中率、淘汰量和因路由导致的 miss。

评价方法

灰度比较“最低利用率”“带硬门槛的利用率”“projected + joint score”三种策略。使用同一流量回放或可比流量分桶，重点看 P99 TTFT/TPOT、拒绝/抢占率、吞吐、prefix 命中和网络代价。只有当 SLO 与稳定性改善、吞吐或成本未明显倒退，才能说利用率负载均衡有效。

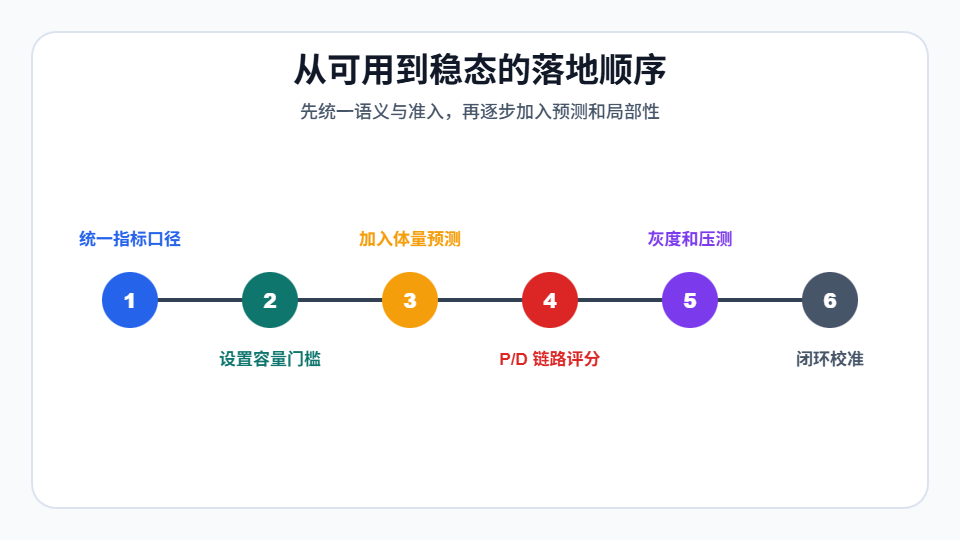

11. 推荐落地顺序

统一语义：定义 usable、active、reserved、in-flight、prefix、reclaimable 和 free blocks；确认 P/D/Router 看到的是同一口径。
先做硬保护：以绝对 free blocks + safety reserve 做 admission，出现 allocation failure 前就停止接纳。
计入 in-flight reservation：router 决策后立即扣减逻辑容量，避免遥测延迟导致超卖。
加入请求体量：用 prompt tokens 和 output 长度分位数估算新增 blocks，使用 projected utilization。
加入服务负载：把 queued tokens、active sequences、step time、growth/release rate 纳入 Decode 评分。
加入局部性与传输：对 prefix hit、P→D bytes、链路带宽和拓扑显式定价。
联合选择 P/D pair：避免先选最空 P、再被迫把大 KV 送到很远的 D。
做分桶压测与故障演练：覆盖短/长 prompt、短/长 output、突发、取消、D 节点故障和链路降速。
闭环校准：用实际输出长度、传输时间和 step time 校准预测；权重和安全余量按 SLO class 分开配置。

KV 是否正确交接：Prefill 生成的 prompt KV 能否以兼容格式、可控时延交付给 Decode？
利用率口径是否可信：是否拆分 active、reserved、in-flight、prefix 与 reclaimable？分母是否可比？
容量是否有保护：是否以 free blocks 和安全余量做 admission，是否计入增长与在途请求？
高水位是否伤害 SLO：是否伴随 allocation failure、preemption、swap、TTFT/TPOT P99 上升？
Router 是否预测投放后状态：是否使用 request size、projected utilization、growth/release，而不只是当前快照？
是否联合考虑端到端路径：Prefill 队列、prefix locality、KV 传输、Decode 队列和容量是否共同进入决策？
最终结论是：KV Cache 是 PD 分离中连接两阶段的状态载体；Decode 侧又把它变成核心容量资源。高利用率可以是效率，也可以是风险，区别在于是否有足够可预测的余量。Router 使用 KV 利用率做负载均衡有明确价值，但应把它放在“容量硬门槛 + 预计投放状态 + P/D/链路联合成本”的框架里，而不是把最低利用率当成唯一答案。
