大模型 KV Cache 占用多少显存？从零讲透，用 DeepSeek-V4-Flash 走一遍

这篇文档面向第一次接触 KV cache 的读者。读完之后你会：理解 KV cache 为什么存在、它的字节到底由哪些因子决定、为什么不同模型算法完全不同、并能自己手算 DeepSeek-V4-Flash 在 1M 上下文下的 KV cache 占用。
参考工具：kvcache.ai KV Cache Size Calculator、LMCache 计算器（本文公式与这两个工具一致）。

阅读地图

文章按"为什么 → 是什么 → 怎么算 → 实例 → 避坑"的顺序展开：

为什么会有 KV cache —— 用显存换计算时间
Attention 的 K 和 V 是什么 —— 三个向量的角色
标准公式 —— MHA/GQA/MQA 通用算法
三种注意力头布局 —— 为什么 KV 头数能省显存
DeepSeek-V3 的 MLA —— 把 KV 压进低秩潜空间
DeepSeek-V4 的混合注意力 —— 三种层各管一段
V4 的压缩比地图 —— 看懂 compress_ratios（44 个条目）
V4 的混合精度 —— 一条 entry 拆三段各用不同精度
V4-Flash 完整计算 —— 5 步算出 1M token 的占用
不同场景的结果表 —— batch 和上下文怎么影响
常见误区 —— 5 个最容易踩的坑
动手算的 6 步清单 —— 拿到任意模型都能算

大模型生成文本时是"一个 token 一个 token"往外吐的。每生成第 N 个 token，模型都要"看"前面所有的 token，才能决定下一个该是什么。这个"看"的过程就是 Attention。

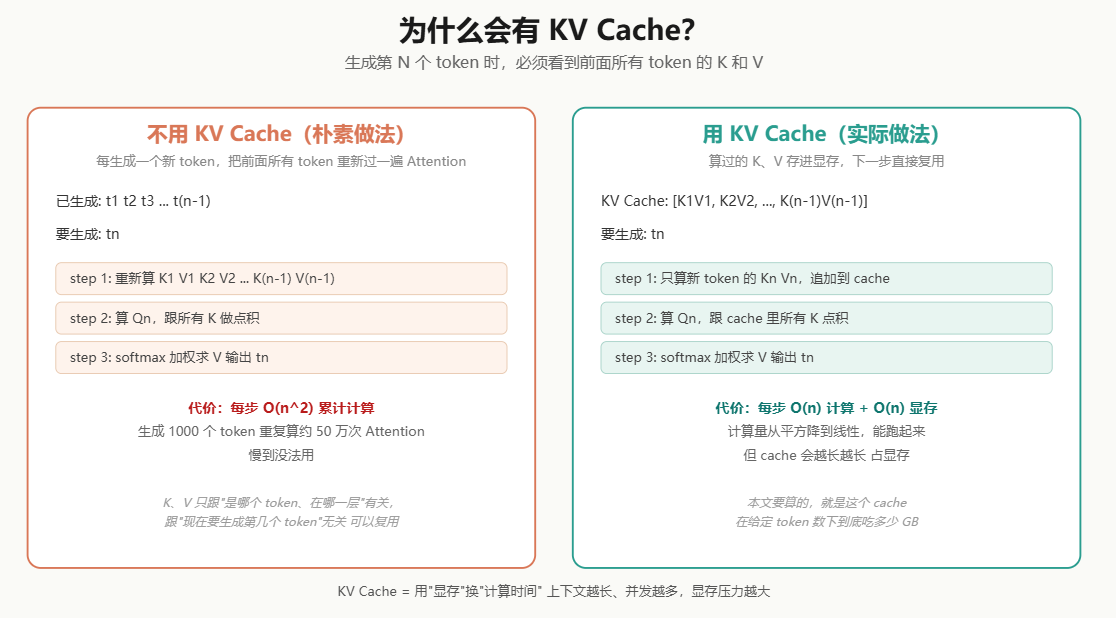

对比了生成新token时示意图
关键观察：每个 token 在每一层算出的 K（Key）和 V（Value）只跟"它是哪个 token、在哪一层"有关，跟"现在要生成第几个 token"无关。所以一旦算出来，后面每一步都能复用，没必要重算。

把算过的 K、V 存进显存反复用 = KV Cache。代价是显存：上下文越长、并发越多，cache 越大。本文要算的就是这个 cache 在给定 token 数下到底吃多少 GB。

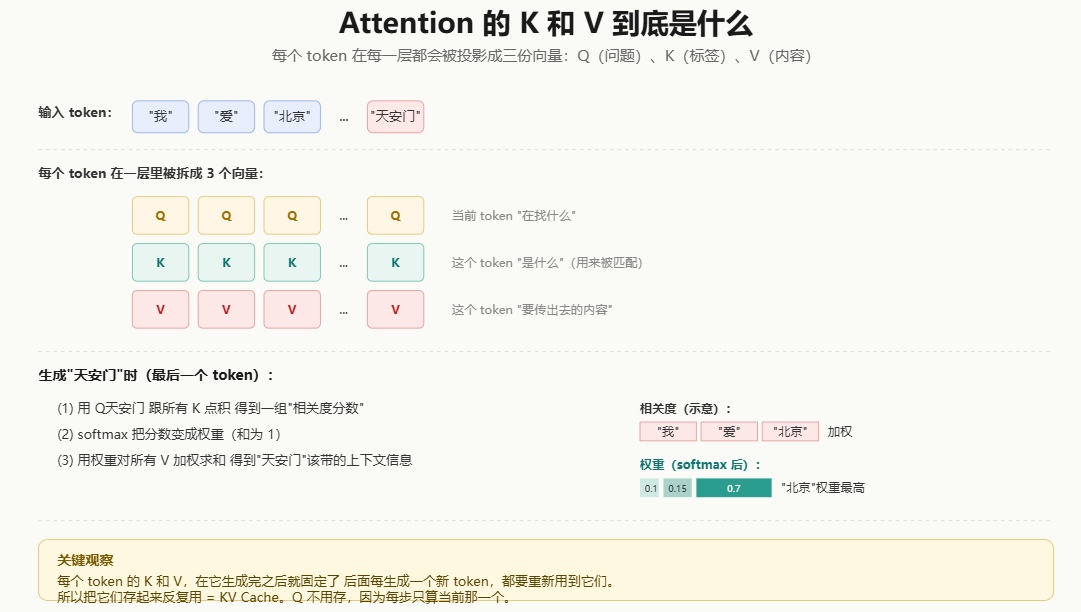

2. Attention 的 K 和 V 到底是什么

每个已输入的 token 在每一层都会被三个不同的"投影矩阵"变换，得到三份向量：

Q（Query，查询）：当前 token "在找什么"
K（Key，键）：这个 token "是什么"，用来被别人匹配
V（Value，值）：这个 token "要传出去的内容"

一个关键区分：Q 属于"当前要预测的位置的上一个 token"，K、V 属于所有已输入的历史 token。比如上下文是"我爱北京"，要预测下一个 token（假设是"天安门"），那么"天安门"此刻还不是输入、没有 Q/K/V；真正用来召唤它的是"北京"的 Q——它去跟"我/爱/北京"的 K 点积、softmax 得权重、对 V 加权求和，输出向量再过 LM head 才预测出"天安门"。等"天安门"被生成出来进入上下文后，它才会被算出自己的 K/V（存进 cache），它的 Q 则用来预测再下一个 token。

为什么只缓存 K 和 V，不缓存 Q？因为每一步只算当前那一个 token 的 Q（用完就丢），但所有历史 token 的 K、V 都要被反复用到。所以缓存 K、V 才有意义。

3. 标准公式：每个因子在数什么

对于最常见的 MHA / GQA / MQA 注意力，KV cache 的字节总数是一个连乘：

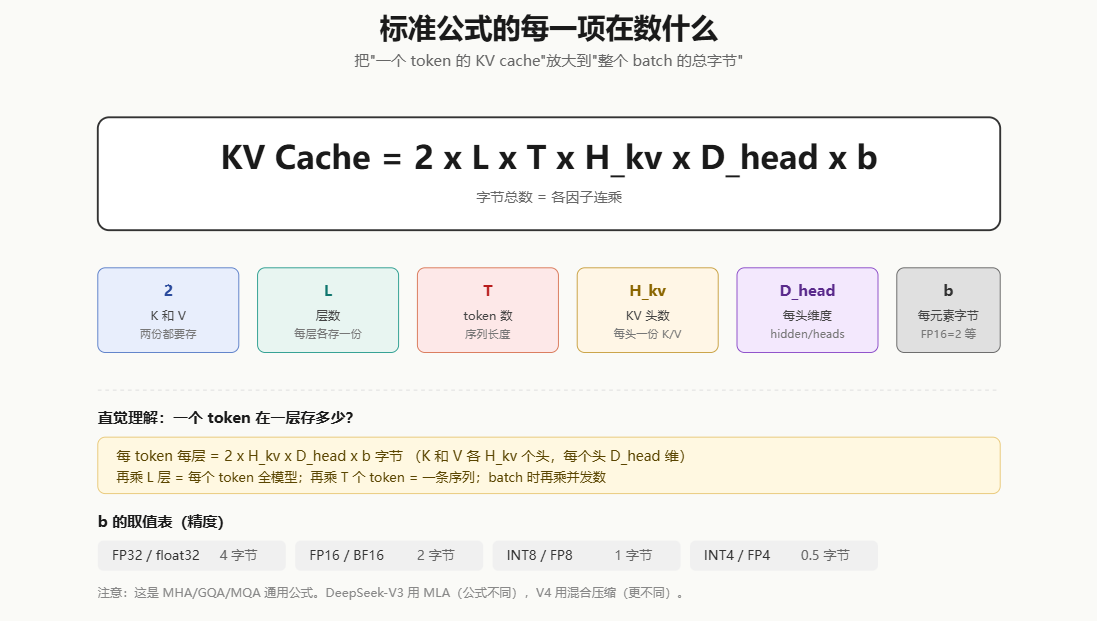

标准公式中每一项的含义示意图

KV Cache（字节） = 2 × L × T × H_kv × D_head × b

每一项的含义：

因子	含义	直觉
`2`	K 和 V 各存一份	两份张量
`L`	层数（num_hidden_layers）	每层各存一份
`T`	token 数（序列长度）	每个 token 都要存
`H_kv`	KV 头数（num_key_value_heads）	每个头一份 K/V
`D_head`	每头维度 = hidden_size / num_attention_heads	每头多少维
`b`	每个元素的字节数	由精度决定
精度 `b` 的取值：FP32 = 4 字节、FP16/BF16 = 2 字节、INT8/FP8 = 1 字节、INT4/FP4 = 0.5 字节。量化能直接把 KV cache 砍一半甚至更多。

直觉理解：先算"一个 token 在一层存多少"（`2 × H_kv × D_head × b`），再乘 L 层得到"一个 token 全模型存多少"，再乘 T 个 token 得到"一条序列存多少"，batch 时再乘并发数。

4. 三种注意力头布局：MHA / GQA / MQA

标准公式里 H_kv（KV 头数）是关键变量。不同模型架构让 KV 头数从"和 Q 头一样多"减到"只有 1 个"，KV cache 随之缩小：

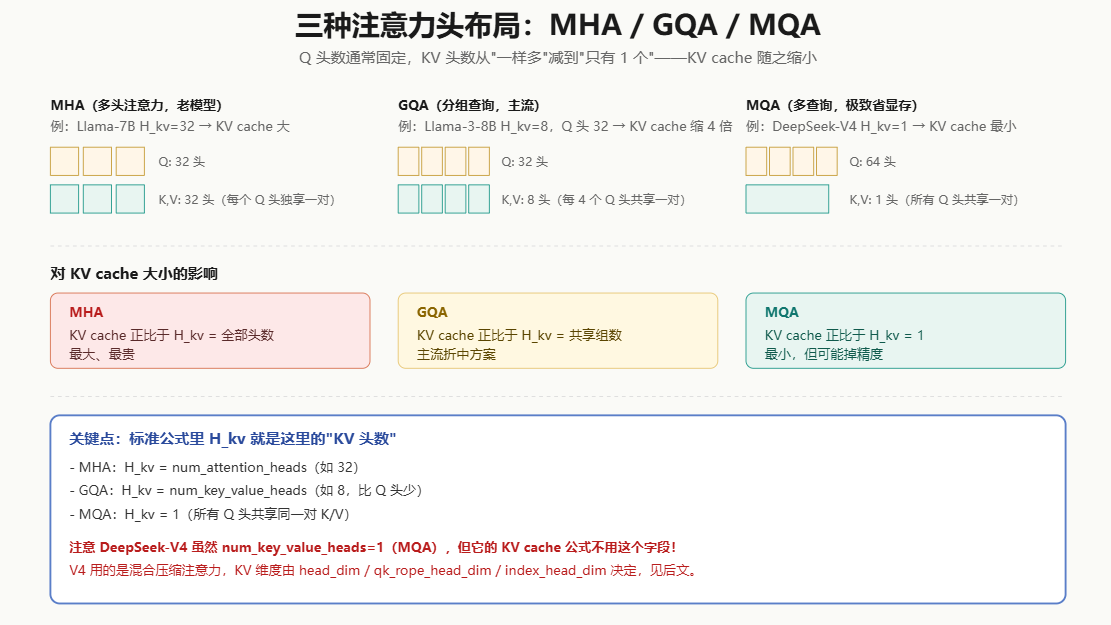

三种注意力头布局：MHA、GQA、MQA示意图

MHA（多头注意力）：每个 Q 头独享一对 K/V，H_kv = num_attention_heads（如 32）。KV cache 最大。代表：早期 Llama、GPT。
GQA（分组查询注意力）：几个 Q 头共享一对 K/V，H_kv < num_attention_heads（如 Q=32, KV=8）。KV cache 缩 4 倍。代表：Llama-3、Qwen。
MQA（多查询注意力）：所有 Q 头共享同一对 K/V，H_kv = 1。KV cache 最小，但可能掉一点精度。代表：DeepSeek-V4。

重要提醒：DeepSeek-V4 虽然 num_key_value_heads=1（属于 MQA），但它的 KV cache 公式根本不用这个字段。V4 用的是混合压缩注意力，KV 维度由 head_dim、qk_rope_head_dim、index_head_dim 决定。下面会详细讲。

5. DeepSeek-V3 的 MLA：把 KV 压进低秩潜空间

V3 没有走"减少 KV 头数"这条路，而是用了 MLA（Multi-head Latent Attention）：不存原始 K/V，只存一个低维"潜向量"，用时再上投影还原。

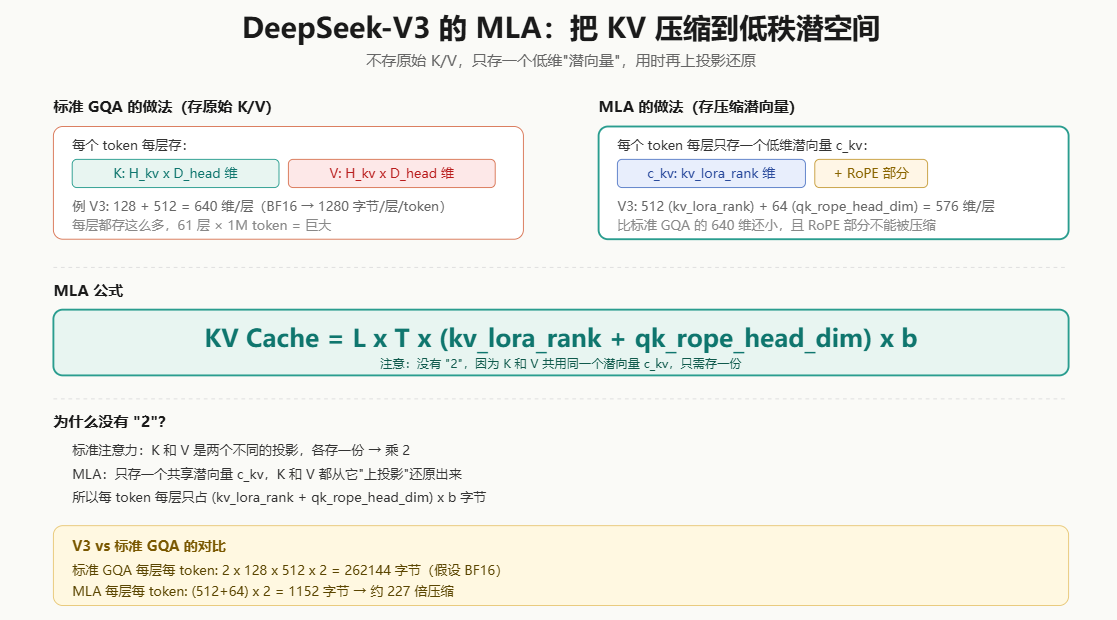

DeepSeek-V3的MLA技术示意图

MLA KV Cache = L × T × (kv_lora_rank + qk_rope_head_dim) × b

注意没有 "2"：标准注意力 K 和 V 是两个不同投影，各存一份要乘 2；MLA 里 K 和 V 共用同一个潜向量 c_kv，只需存一份。

V3 的数字：kv_lora_rank=512、qk_rope_head_dim=64，所以每层每 token 存 (512+64) × 2 = 1152 字节（BF16）。对比标准 GQA 的 2 × 128 × 512 × 2 = 262144 字节，约 227 倍压缩。

为什么 RoPE 部分单独算？因为旋转位置编码（RoPE）对精度敏感、不能被低秩压缩，所以这部分维度原样存，其余压进潜空间。

6. DeepSeek-V4 的混合注意力：三种层各管一段

V4 又换了一套思路：不是所有层都用同一种注意力，而是按层分配三种注意力，每种对长程信息的处理方式不同，KV cache 大小也完全不同。

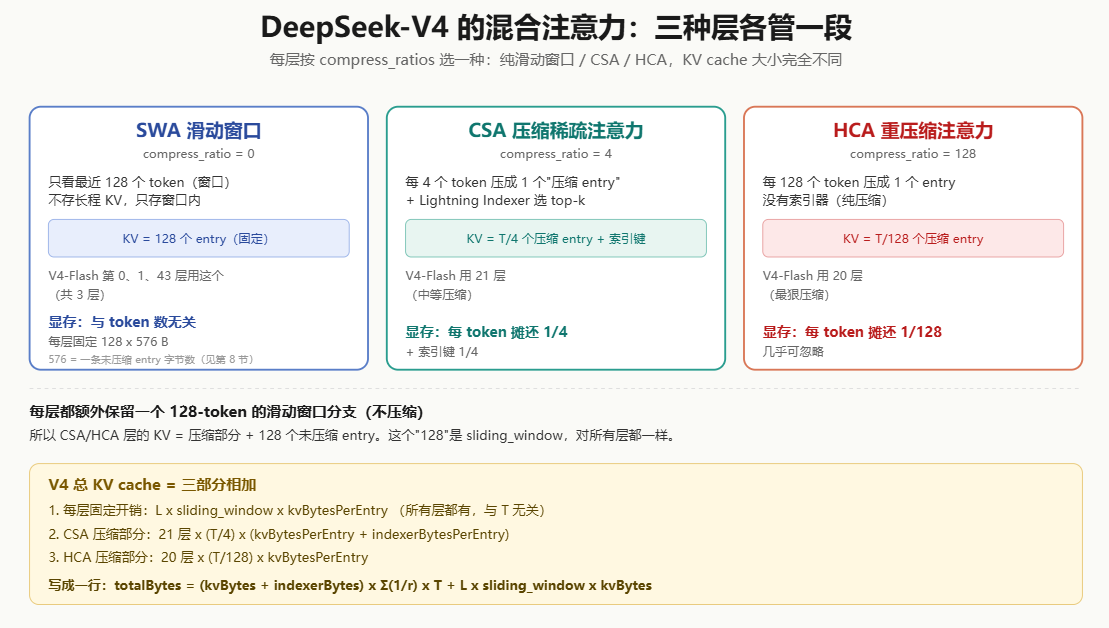

DeepSeek-V4的混合注意力机制示意图

SWA（滑动窗口注意力，compress_ratio=0）：只看最近 128 个 token，不存长程 KV。每层固定 128 个未压缩 entry，与 token 数无关。
CSA（压缩稀疏注意力，compress_ratio=4）：每 4 个 token 压成 1 个"压缩 entry"，再用 Lightning Indexer 选 top-k。每 token 摊还 1/4 份压缩 KV + 1/4 份索引键。
HCA（重压缩注意力，compress_ratio=128）：每 128 个 token 压成 1 个 entry，没有索引器。每 token 摊还 1/128 份压缩 KV，几乎可忽略。

关于 576 这个数：图里出现的 576 B 是一条未压缩 KV entry 在 V4 混合精度下的字节数，等于 (head_dim − qk_rope_head_dim) × 1 + qk_rope_head_dim × 2 = (512−64)×1 + 64×2 = 576。NoPE 部分（448 维）用 FP8，RoPE 部分（64 维）用 BF16。这个拆分的完整说明在第 8 节，SWA/CSA/HCA 三种层里"未压缩 entry"都用这个同一个 576。
关键细节：每层（不管哪种）都额外保留一个 128-token 的未压缩滑动窗口分支，用来保留近期细节。所以 CSA/HCA 层的 KV = 压缩部分 + 128 个未压缩 entry。

V4 总 KV cache 由三部分相加：

totalBytes = (kvBytesPerEntry + indexerBytesPerEntry) × Σ(1/r) × T
           + L × sliding_window × kvBytesPerEntry

第一项：所有压缩层的长程 KV，按各自的压缩比摊还
第二项：所有层的滑动窗口固定开销，与 T 无关

7. V4-Flash 的压缩比地图

V4-Flash 的 config.json 里有一个 compress_ratios 数组，每个数字告诉那一层用哪种注意力。注意：num_hidden_layers=43（transformer 层），但 compress_ratios 有 44 个条目——多出来的 1 个是 MTP（Next-N 预测）层，它也有自己的注意力，所以 LMCache 计算器用 compress_ratios.length = 44 作为层数：

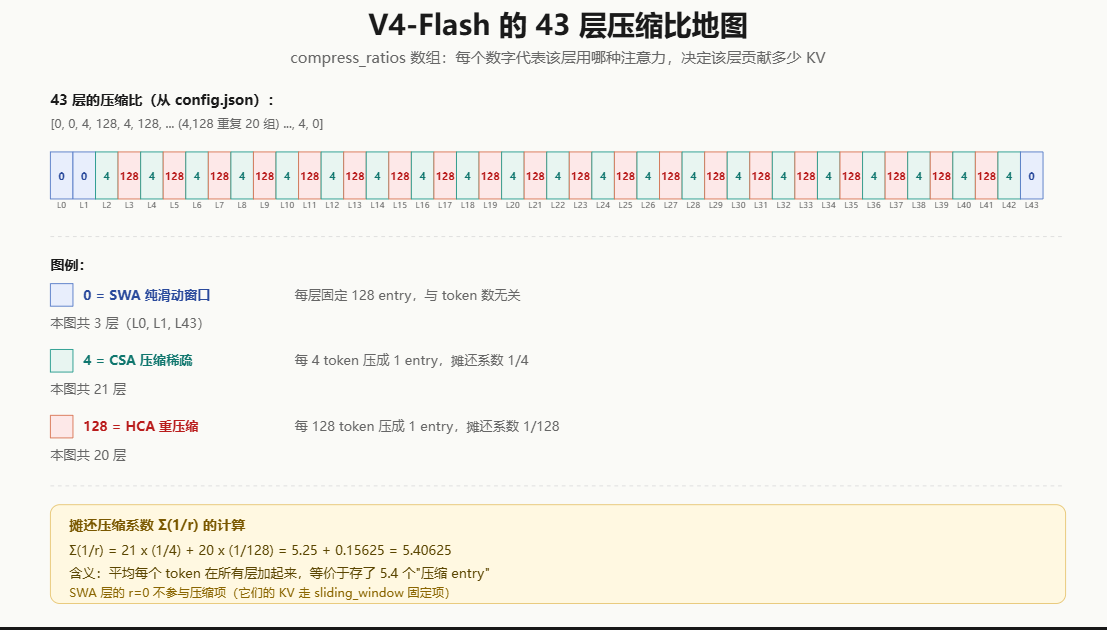

V4-Flash的43层压缩比地图

compress_ratios = [0, 0, 4, 128, 4, 128, 4, 128, ..., 4, 128, 4, 0]
                   L0 L1 L2  L3  L4  L5 ...             L41 L42 L43

模式：开头 2 层 SWA（L0、L1），中间 40 层是 4, 128 交替（CSA、HCA 各 20 层），最后 2 层是 4, 0（CSA + SWA）。第 44 个条目（L43，值=0）对应 MTP 层。

数一下：

r=0（SWA）：3 层（L0、L1、L43）
r=4（CSA）：21 层
r=128（HCA）：20 层
合计 44 个压缩比条目（43 transformer + 1 MTP）。

摊还压缩系数 Σ(1/r)（只对 r>0 的层求和，SWA 层的 KV 走固定项）：

Σ(1/r) = 21 × (1/4) + 20 × (1/128) = 5.25 + 0.15625 = 5.40625

含义：平均每个 token 在所有压缩层加起来，等价于存了 5.4 个"压缩 entry"。这就是 V4 比 V3 还省的根本原因——长程 KV 被压到平均 1/8 以下。

8. V4 的混合精度：一条 entry 拆三段各用不同精度

V4 还有一个省显存的招：不统一用一种精度，而是按"维度角色"分别选最省的格式。

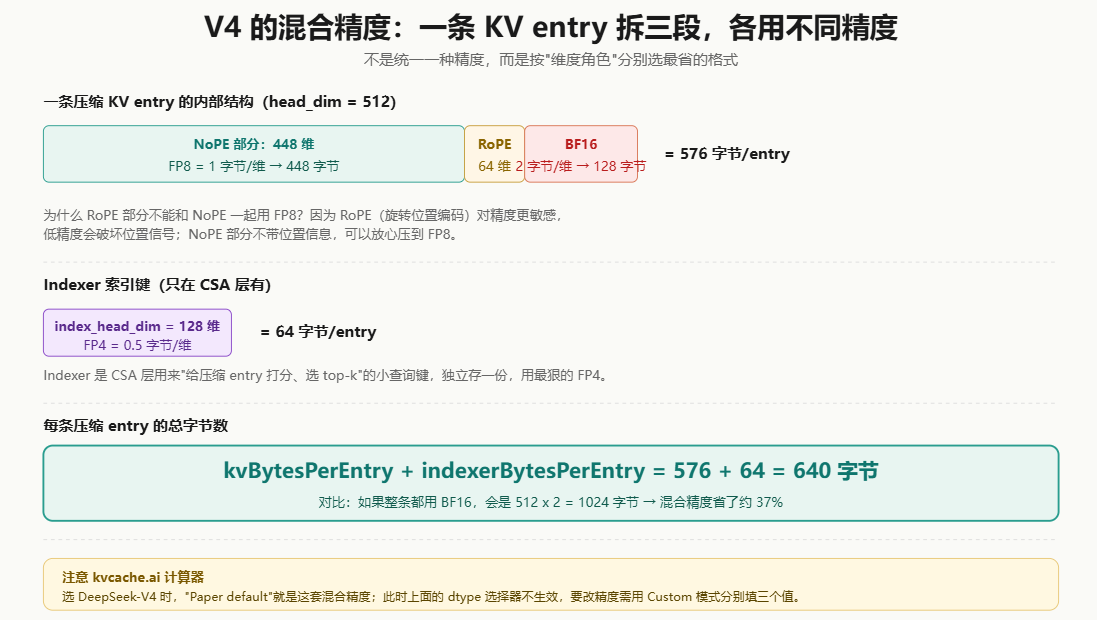

V4的混合精度下示意图
一条压缩 KV entry 的内部结构（head_dim = 512）：

NoPE 部分：448 维（不带位置信息）→ FP8 = 1 字节/维 → 448 字节
RoPE 部分：64 维（带旋转位置编码）→ BF16 = 2 字节/维 → 128 字节
合计 kvBytesPerEntry = 448 + 128 = 576 字节
为什么 RoPE 不能和 NoPE 一起用 FP8？因为旋转位置编码对精度敏感，低精度会破坏位置信号；NoPE 部分不带位置信息，可以放心压到 FP8。

Indexer 索引键（只在 CSA 层有）：index_head_dim = 128 维 → FP4 = 0.5 字节/维 → 64 字节。Indexer 是 CSA 层用来给压缩 entry 打分、选 top-k 的小查询键，独立存一份，用最狠的 FP4。

所以每条压缩 entry 的总字节数：

kvBytesPerEntry + indexerBytesPerEntry = 576 + 64 = 640 字节

对比：如果整条都用 BF16，会是 512 × 2 = 1024 字节，混合精度省了约 37%。

kvcache.ai 计算器提示：选 DeepSeek-V4 时，"Paper default"就是这套混合精度；此时上面的 dtype 选择器不生效（因为 V4 的 KV 是混合精度，统一精度没意义）。要改精度需用 "Custom" 模式分别填 NoPE / RoPE / Indexer 三个值。

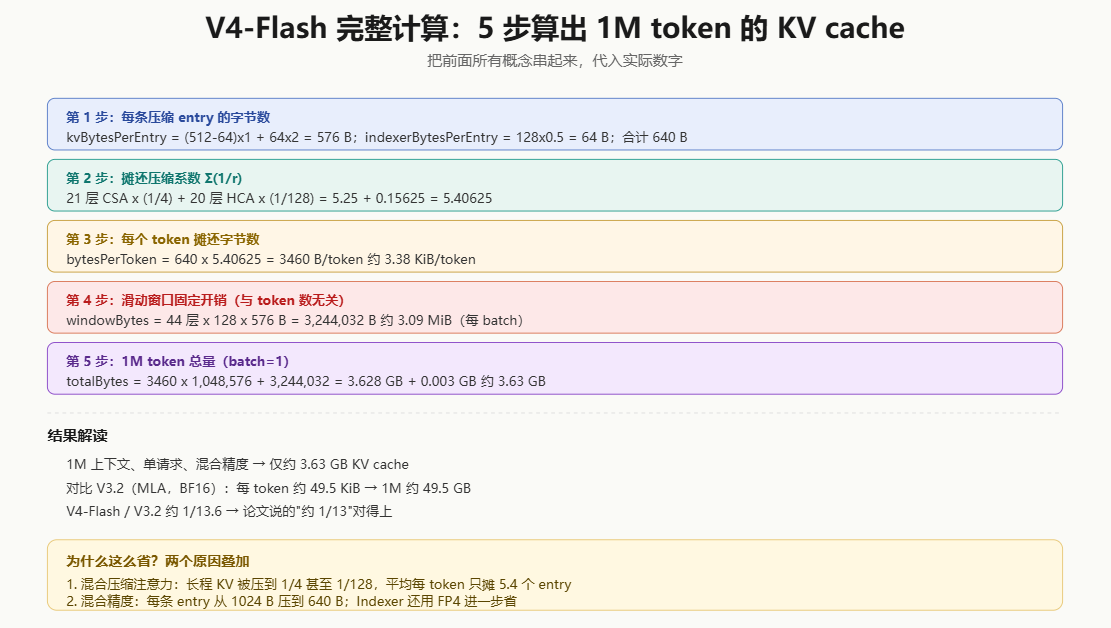

9. V4-Flash 完整计算：5 步算出 1M token 的 KV cache

把前面所有概念串起来，代入实际数字。配置来自 deepseek-ai/DeepSeek-V4-Flash 的 config.json：

参数	值
`num_hidden_layers` L	43（transformer 层）
`head_dim`	512
`qk_rope_head_dim`	64
`index_head_dim`	128
`sliding_window`	128
`compress_ratios`	`[0,0,4,128,...,4,0]`（44 项 = 43 transformer + 1 MTP；CSA×21 + HCA×20 + SWA×3）
`max_position_embeddings`	1,048,576 (1M)

第 1 步：每条压缩 entry 的字节数

kvBytesPerEntry      = (512 − 64) × 1 + 64 × 2 = 448 + 128 = 576 B
indexerBytesPerEntry = 128 × 0.5 = 64 B
合计 perEntry = 640 B

第 2 步：摊还压缩系数

Σ(1/r) = 21 × (1/4) + 20 × (1/128) = 5.25 + 0.15625 = 5.40625

第 3 步：每个 token 摊还字节数

bytesPerToken = 640 × 5.40625 = 3460 B/token ≈ 3.38 KiB/token

第 4 步：滑动窗口固定开销（与 token 数无关）

windowBytes = 44 × 128 × 576 = 3,244,032 B ≈ 3.09 MiB（每 batch）

（用 44 而不是 43，因为 compress_ratios 有 44 个条目，含 MTP 层；LMCache 计算器也用这个长度。）

第 5 步：1M token 总量（batch=1）

totalBytes = 3460 × 1,048,576 + 3,244,032
           ≈ 3.628 × 10⁹ B + 3.09 MiB
           ≈ 3.63 GB

结果解读：1M 上下文、单请求、混合精度 → 仅约 3.63 GB KV cache。对比 V3.2（MLA，BF16）每 token 约 49.5 KiB → 1M 约 49.5 GB，V4-Flash / V3.2 ≈ 1/13.6，正好对应论文说的"约 1/13"。

为什么这么省？两个原因叠加：① 混合压缩注意力把长程 KV 压到平均 1/8 以下；② 混合精度把每条 entry 从 1024 B 压到 640 B，Indexer 还用 FP4。

10. 不同场景的结果表

按 bytesPerToken × T × batch + windowBytes × batch 估算：

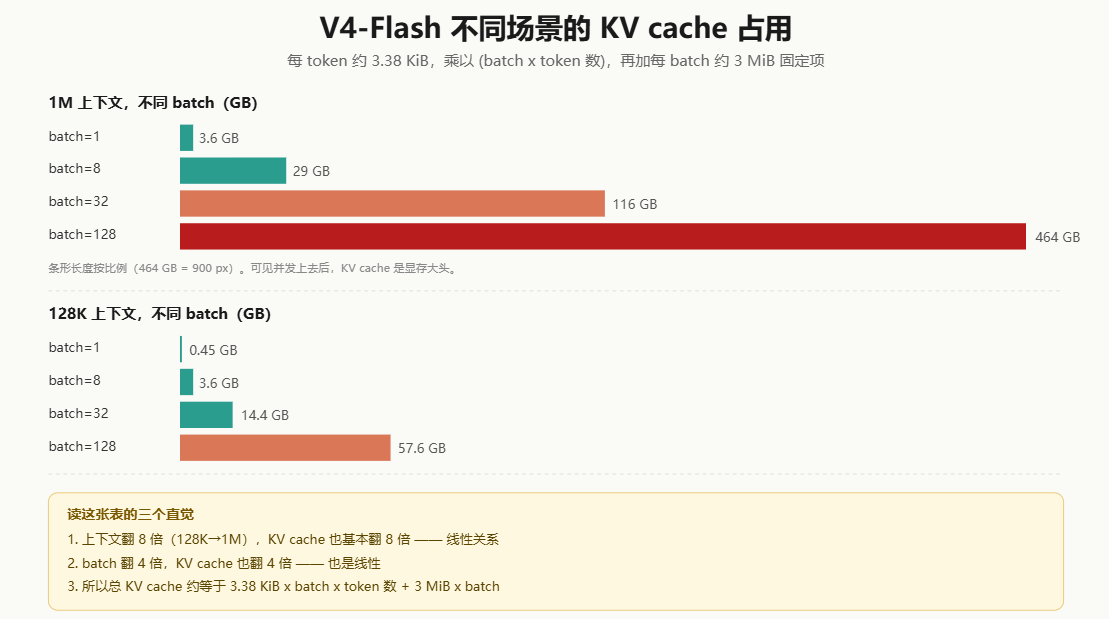

DeepSeek-V4-Flash大模型在不同场景下的KV Cache显存占用情况示意图

Batch	128K tokens	1M tokens
1	~0.45 GB	~3.63 GB
8	~3.6 GB	~29 GB
32	~14.4 GB	~116 GB
128	~57.6 GB	~464 GB
三个直觉：

上下文翻 8 倍（128K→1M），KV cache 也基本翻 8 倍——线性关系
batch 翻 4 倍，KV cache 也翻 4 倍——也是线性
所以总 KV cache 约等于 3.38 KiB × batch × token 数 + 3 MiB × batch
短上下文时滑动窗口固定项占比稍大，长上下文时可忽略；但 batch 越大固定项也线性增长，高并发场景别漏。

11. 常见误区

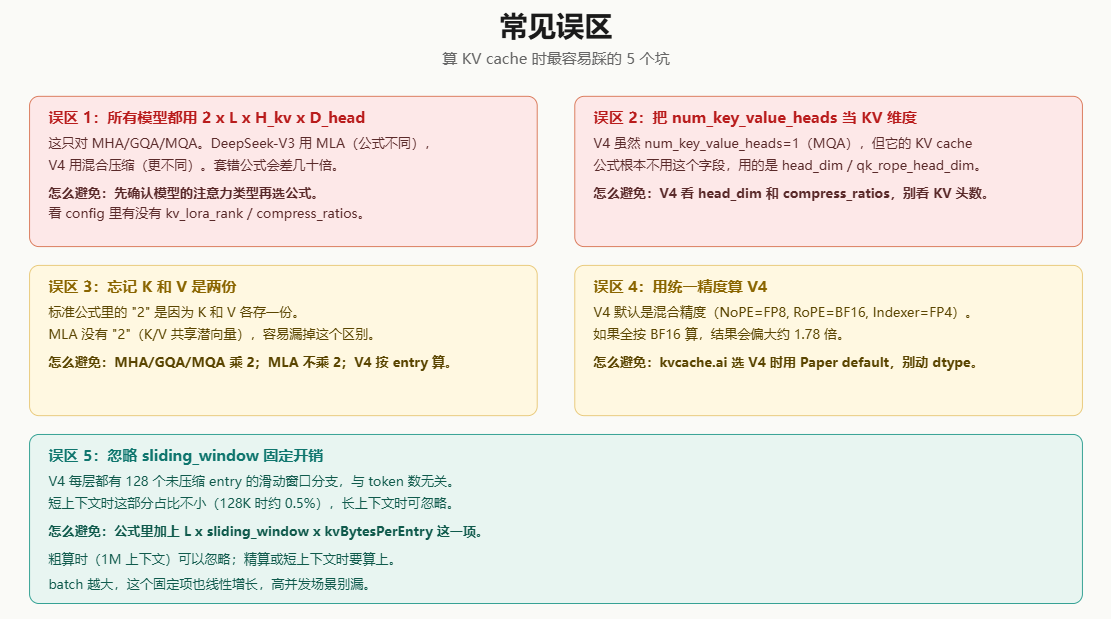

总结了在计算KV cache时容易犯的5个误区示意图
误区 1：所有模型都用 2 × L × H_kv × D_head。 只对 MHA/GQA/MQA。V3 用 MLA（公式不同），V4 用混合压缩（更不同）。套错公式会差几十倍。避免：先看 config 里有没有 kv_lora_rank / compress_ratios 确认注意力类型。

误区 2：把 num_key_value_heads 当 KV 维度。 V4 虽然 num_key_value_heads=1（MQA），但它的 KV cache 公式根本不用这个字段，用的是 head_dim 和 compress_ratios。避免：V4 看 head_dim 和 compress_ratios，别看 KV 头数。

误区 3：忘记 K 和 V 是两份。 标准公式里的 "2" 是因为 K 和 V 各存一份。MLA 没有 "2"（K/V 共享潜向量），容易漏。避免：MHA/GQA/MQA 乘 2；MLA 不乘 2；V4 按 entry 算。

误区 4：用统一精度算 V4。 V4 默认是混合精度（NoPE=FP8, RoPE=BF16, Indexer=FP4）。如果全按 BF16 算，结果会偏大约 1.78 倍。避免：kvcache.ai 选 V4 时用 Paper default，别动 dtype。

误区 5：忽略 sliding_window 固定开销。 V4 每层都有 128 个未压缩 entry 的滑动窗口分支，与 token 数无关。短上下文时占比不小，长上下文时可忽略。避免：公式里加上 `L × sliding_window × kvBytesPerEntry` 这一项；粗算（1M）可忽略，精算或短上下文时要算上。

12. 动手算的 6 步清单

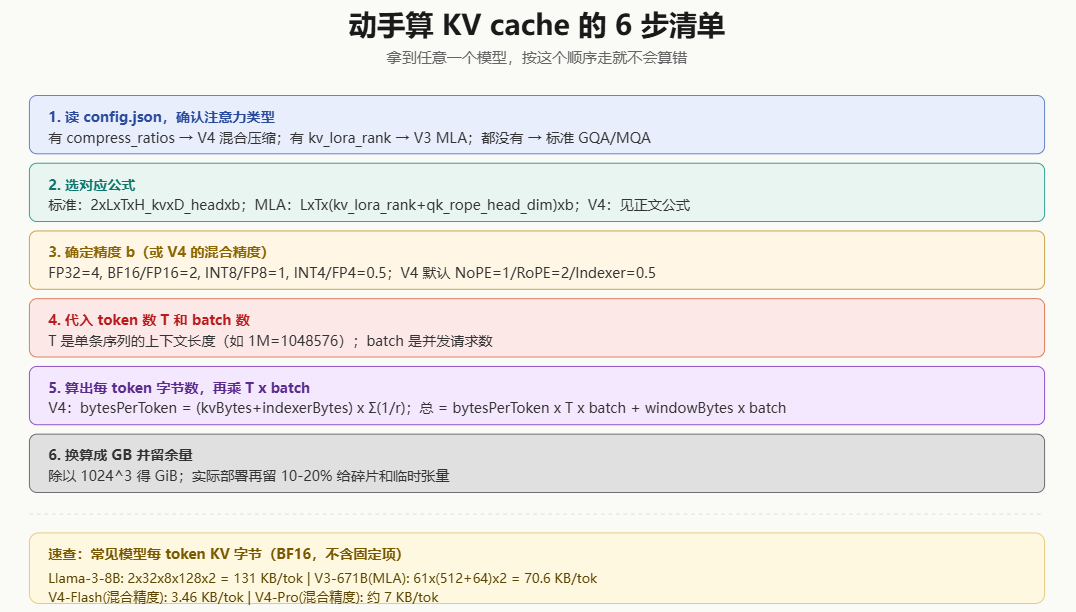

动手算KV cache的6步清单示意图
拿到任意一个模型，按这个顺序走就不会算错：

读 config.json，确认注意力类型：有 compress_ratios → V4 混合压缩；有 kv_lora_rank → V3 MLA；都没有 → 标准 GQA/MQA
选对应公式：标准 2×L×T×H_kv×D_head×b；MLA L×T×(kv_lora_rank+qk_rope_head_dim)×b；V4 见正文公式
确定精度 b（或 V4 的混合精度）：FP32=4, BF16/FP16=2, INT8/FP8=1, INT4/FP4=0.5；V4 默认 NoPE=1/RoPE=2/Indexer=0.5
代入 token 数 T 和 batch 数：T 是单条序列的上下文长度（如 1M=1048576）；batch 是并发请求数
算出每 token 字节数，再乘 T × batch：V4：bytesPerToken = (kvBytes+indexerBytes) × Σ(1/r)；总 = bytesPerToken × T × batch + windowBytes × batch
换算成 GB 并留余量：除以 1024³ 得 GiB；实际部署再留 10-20% 给碎片和临时张量
速查：常见模型每 token KV 字节（BF16，不含固定项）
| 模型 | 每 token KV |
|-|-|
| Llama-3-8B（GQA） | 2×32×8×128×2 ≈ 131 KB/tok |
| DeepSeek-V3-671B（MLA） | 61×(512+64)×2 ≈ 70.6 KB/tok |
| DeepSeek-V4-Flash（混合精度） | ≈ 3.46 KB/tok |
| DeepSeek-V4-Pro（混合精度） | ≈ 7 KB/tok |

FAQ

Q1：kvcache.ai 计算器选 V4 后 dtype 不能选，是 bug 吗？

不是。V4 的 KV 是混合精度（NoPE/RoPE/Indexer 各不同），统一精度没意义。要改精度用 "Custom" 模式分别填三个 bytes/dim 值。

Q2：V4 的 num_key_value_heads=1 到底有什么用？

它说明 V4 是 MQA 结构（所有 Q 头共享一对原始 K/V），但因为 V4 实际存的是压缩后的潜向量而非原始 K/V，这个字段不直接出现在 KV cache 公式里。它影响的是注意力计算时的头分组，不是缓存大小。

Q3：为什么 V4 比 V3 还省？V3 不是已经用 MLA 了吗？

V3 的 MLA 把每层每 token 压到 (512+64)×2=1152 B（BF16）。V4 在此基础上又做了两件事：① 混合压缩注意力把长程 KV 按层压到 1/4 ~ 1/128，平均每 token 只摊 5.4 个 entry（V3 是每层都存一份潜向量）；② 混合精度把每条 entry 从 1024 B 压到 640 B。两者叠加得到约 1/13 的进一步压缩。

Q4：滑动窗口那 128 个 entry 会不会随 batch 变大爆炸？

会线性增长。windowBytes = L × sliding_window × kvBytesPerEntry × batch。batch=128、1M 上下文时这部分约 0.4 GB，相对 464 GB 总量可忽略；但 batch=128、128K 上下文时约占 0.4 GB / 57.6 GB ≈ 0.7%，仍小。短上下文高并发时才需要留意。

Q5：FP8/FP4 量化会不会影响精度？

会，但 V4 的设计是"按角色分配精度"：不带位置信息的 NoPE 部分用 FP8（对精度不敏感），位置敏感的 RoPE 用 BF16，索引键用 FP4（只用于打分排序，不直接参与注意力输出）。这种分配在尽量省显存的同时把精度损失控制在可接受范围。

Q6：算出来的数和实际显存占用对不上怎么办？

公式算的是"纯 KV cache 字节"。实际显存还包括：模型权重、激活值、临时张量、框架开销、碎片。KV cache 通常只是其中一部分（长上下文高并发时才是大头）。差 10-20% 正常，差几倍就要检查公式或参数是否选错。

Q7：Q 是不是就是输入的 prompt？

不是。这是 attention 里最常见的命名陷阱。"Query / Key / Value"这套术语是从信息检索借来的（Query = 搜索框里的查询条件，Key = 记录的标签，Value = 记录的内容），不是从"问答"来的——"Query"在这里不等于"用户提的问题"。

在大模型里，每个输入 token 都会同时产生 Q、K、V 三个向量，它们都来自这个 token 自己，只是经过三个不同的学习矩阵（W_Q、W_K、W_V）投影：

token "北京" 的隐藏状态 h
   ├── W_Q · h  →  Q(北京)
   ├── W_K · h  →  K(北京)
   └── W_V · h  →  V(北京)

所以：

Q 不是 prompt：prompt 里的每个 token 都会产生 Q，也会产生 K、V——三者地位平等，都是从 token 投影出来的不同视角
K/V 也不是"答案/知识库"：它们和 Q 同源，都是输入 token 自己的变换
"Query"在 attention 里的真实含义更接近"这个 token 现在想去关注哪些其他 token"，而不是"用户问的问题"
那 prompt 在这幅图里是什么？prompt 就是最初喂进去的那批 token，它们和后面生成出来的 token 没有本质区别：
Prefill 阶段：把 prompt 的所有 token 一次性喂进去，每个都算出 Q/K/V，K/V 存进 cache。Q 用来在 prompt 内部做"每个 token 看它前面的 token"的自注意力。
Decode 阶段：每生成一个新 token，这个新 token 也算出自己的 Q/K/V；它的 Q 去看 cache 里所有历史 K（包括 prompt 的 K 和之前生成 token 的 K），预测下一个 token；它的 K/V 也存进 cache。
一句话：prompt 是输入；Q、K、V 都是每个输入 token 经过三个不同矩阵投影出来的三份向量。Q 来源于 prompt，但不等于 prompt；prompt 同时也派生了 K 和 V。

总结

KV cache 大小的计算没有"一个公式走天下"，关键先分清模型的注意力类型：

标准 MHA/GQA/MQA：2 × L × T × H_kv × D_head × b，KV 头数是主变量
DeepSeek-V3 MLA：L × T × (kv_lora_rank + qk_rope_head_dim) × b，存低秩潜向量，不乘 2
DeepSeek-V4 混合压缩：(kvBytes + indexerBytes) × Σ(1/r) × T + L × sliding_window × kvBytes，按层压缩比摊还 + 混合精度
DeepSeek-V4-Flash 在 1M 上下文、batch=1、混合精度下，KV cache 仅约 3.63 GB——这是混合压缩注意力（长程 KV 压到平均 1/8）和混合精度（每条 entry 从 1024 B 压到 640 B）两个机制叠加的结果，约为 V3.2 的 1/13。

记住三个线性关系：KV cache 与 token 数线性、与 batch 数线性、与精度字节数线性。做容量规划时用 `每 token 字节数 × batch × token 数` 做粗估，再补上滑动窗口固定项和 10-20% 余量即可。

文章与配图由作者整理，公式与https://kvcache.ai/tools/kv-cache-size-calculator / https://docs.lmcache.ai/\_static/kv_cache_calculator.html 计算器一致。V4 配置参数来自 deepseek-ai/DeepSeek-V4-Flash 的 config.json。
