SGLang 引擎内 DP 负载均衡调度细节

一句话：当 dp_size > 1 时，SGLang 用 DataParallelController 把每条已 tokenize 的请求钉死到某一个 DP Scheduler；本文讲清「为什么要钉、在哪钉、按什么规则钉、负载信息怎么传」。

---

大规模推理很少只用「一张卡跑一个完整模型副本」。常见做法是：

1. 多卡并行切模型（TP / EP / PP …）
2. 多份请求并行（Data Parallel，DP）：不同请求（或其 Attention/KV）落在不同 dp_rank 上
   一旦有多个 DP，就出现一个必答题：

下一条 HTTP 请求，应该交给哪一个 DP？
答错的代价很具体：
| 现象 | 可能原因 |
|-|-|
| 某个 DP 队列爆满、其它空闲 | 选 rank 策略不合适，或负载反馈没跟上突发 |
| Prefill/Decode 对不上（PD） | Prefill 侧没有稳定的 room 映射 |
| 前缀缓存命中差 | 本该亲和的请求被打散到不同 rank / 不同机器 |
SGLang 把这件事拆成两层：

• 引擎内：同一进程树里的多个 Scheduler 之间 → DataParallelController（本文重点）
• 网关外：多台独立 worker / PD 实例之间 → sgl-model-gateway 等（本文只划边界，不展开实现）

---

读者

适合谁	不适合单独指望本文解决什么
要读 / 改 data_parallel_controller.py 的人	如何配置 DeepEP / EPLB 专家均衡
调 --dp-size / --load-balance-method 的人	完整 PD KV 传输协议细节
排查「请求总打到一个 DP」的人	DPA 公式与显存估算的完整推导

---

本文概要

范围内

• dp_size > 1 时引擎内如何选 dp_rank
• --load-balance-method 四种策略与 auto 默认
• LoadSnapshot / SHM / 谁读负载
• 与 PD Prefill（follow_bootstrap_room）、DPA、外部 routed_dp_rank 的衔接点
  范围外（只点到为止）
• Gateway 的 cache_aware / prefix_hash 等跨实例策略
• MoE 专家负载均衡（EPLB）
• Scheduler 内部如何组 batch（那是「钉死之后」的本地事）
  源码基准路径（相对 SGLang 仓库）：
• python/sglang/srt/managers/data_parallel_controller.py
• python/sglang/srt/managers/load_snapshot.py
• python/sglang/srt/managers/scheduler_components/load_inquirer.py
• python/sglang/srt/server_args.py（_handle_load_balance_method）
  CLI 参数：--dp-size、--enable-dp-attention、--load-balance-method、--disaggregation-mode。

---

1. 背景：进程模型、DP、DPA

1.1 SGLang 服务进程（极简）

一次典型 sglang serve / launch_server 大致是：

客户端 HTTP
    |
    v
TokenizerManager (主进程侧)     # tokenize、请求状态
    |  ZMQ
    v
[DataParallelController]        # 仅 dp_size > 1 时存在；选 dp_rank
    |  ZMQ
    v
Scheduler x N (GPU 子进程)      # 组 batch、跑模型；每 DP 至少一路
    |
    v
Detokenizer -> 回 TokenizerManager -> HTTP 响应

要点：

• 选 DP 发生在 tokenize 之后、进 Scheduler 之前。
• 回包不经过 Controller。
• dp_size == 1 时没有 Controller，TM 直连唯一 Scheduler。

1.2 什么是「传统 DP」与「DP Attention（DPA）」

两者都会出现多个 dp_rank，且选 rank 的代码路径相同；差别在「卡上怎么切模型」：

	传统 Data Parallel	DP Attention（--enable-dp-attention）
直观理解	多份更「完整」的副本，各吃一部分请求	Attention/KV 按请求分到各 DP；常与大 EP 一起用于 DeepSeek 类 MLA+MoE
启动	launch_dp_schedulers	launch_dp_attention_schedulers
和本文关系	Controller 仍按策略把请求钉到某一 DP	同上；KV 跟请求走，钉错 rank 等于钉错显存归属
DPA 常见口诀（部署细节可另查文档）：开启后 CLI 的 --tp-size 往往表示 world size，真正的 Attention TP 约为 tp_size / dp_size / attn_cp_size。

1.3 为什么必须「钉死」某一个 DP

请求一旦进入某 DP：

• 该 DP 上的 KV cache / 队列状态 归属该请求；
• Scheduler 不会再跨 DP 挪这个请求；
• 后续 decode step 都在同一 ps.dp_rank 上。
  因此「选 rank」是一次性决策，错了只能靠上层重试/取消，引擎内没有自动迁移。

1.4 最小启动心智（示例）

# 一体机：8 卡宽 DPA，引擎内默认 round_robin
sglang serve --model-path <MODEL> \
  --tp-size 8 --dp-size 8 --enable-dp-attention \
  --load-balance-method auto   # -> round_robin

# PD Prefill：auto -> follow_bootstrap_room（需 Router 注入 bootstrap_room）
# PD Decode：auto -> round_robin

---

2. 先分清三层「均衡」

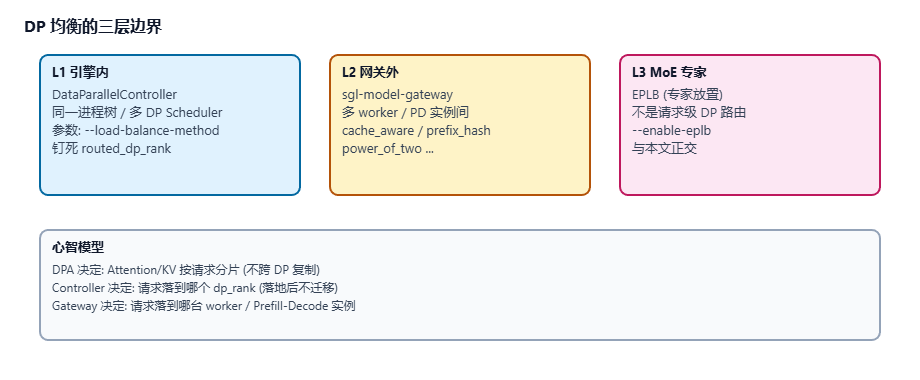

DP 负载均衡的三层调度职责

层级	组件	均衡对象	本文是否展开
L1 引擎内	DataParallelController	同一进程树里的多个 DP Scheduler	是
L2 网关外	sgl-model-gateway	多个独立 worker / PD 实例	仅边界
L3 MoE	EPLB	专家放置（不是请求级 DP 路由）	仅点名
心智模型：

DPA 决定 Attention/KV 按请求分片（不跨 DP 复制）；Controller 决定请求落到哪个 dp_rank（落地后不迁移）；Gateway 决定落到哪台 worker。
参数：--load-balance-method（auto / round_robin / follow_bootstrap_room / total_requests / total_tokens）。

常见混淆：

说法	澄清
「开了 DPA 就不需要负载均衡」	错。DPA 只解决切分方式；多 DP 仍要选 rank。
「Gateway 的 cache_aware 就是引擎内 RR」	错。那是 L2；引擎内是另一道闸。
「EPLB 会把请求挪到别的 DP」	错。EPLB 动专家放置，不动请求的 dp_rank。

---

3. 引擎内请求路径

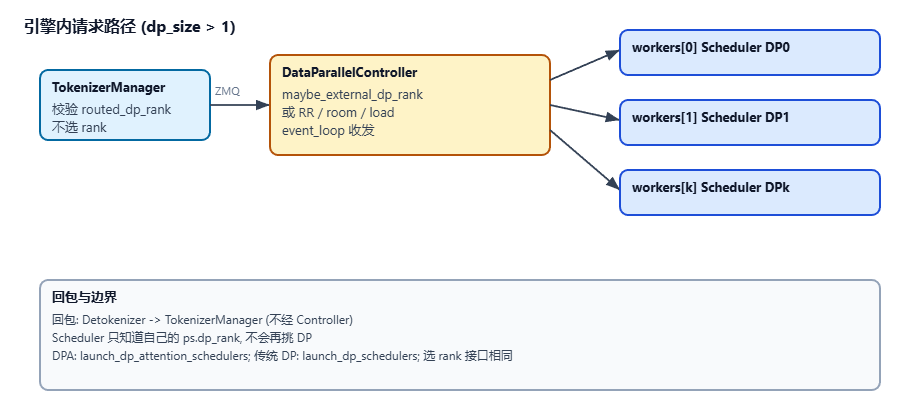

SGLang引擎内DP负载均衡下（dp_size>1）的请求路径调度细节示意图

HTTP -> TokenizerManager
          | ZMQ (scheduler_input)
          v
    DataParallelController   <- 在这里选 dp_rank（见下一节）
          | ZMQ PUSH -> workers[k]
          v
    Scheduler(dp_rank=k)     <- 只服务本 rank 队列
          |
          v Detokenizer -> TM   (回包不经 Controller)

要点：

• TM 只校验 routed_dp_rank 合法，不选 rank。
• dp_size > 1 才起 Controller；dp_size == 1 时 TM 直连唯一 Scheduler。
• 开 --enable-dp-attention：launch_dp_attention_schedulers；否则：launch_dp_schedulers。选 rank 的接口同一套。
• Scheduler 只知道自己的 ps.dp_rank，不会跨 DP 挪请求。

---

4. Controller 如何选 dp_rank（核心）

源码：python/sglang/srt/managers/data_parallel_controller.py。

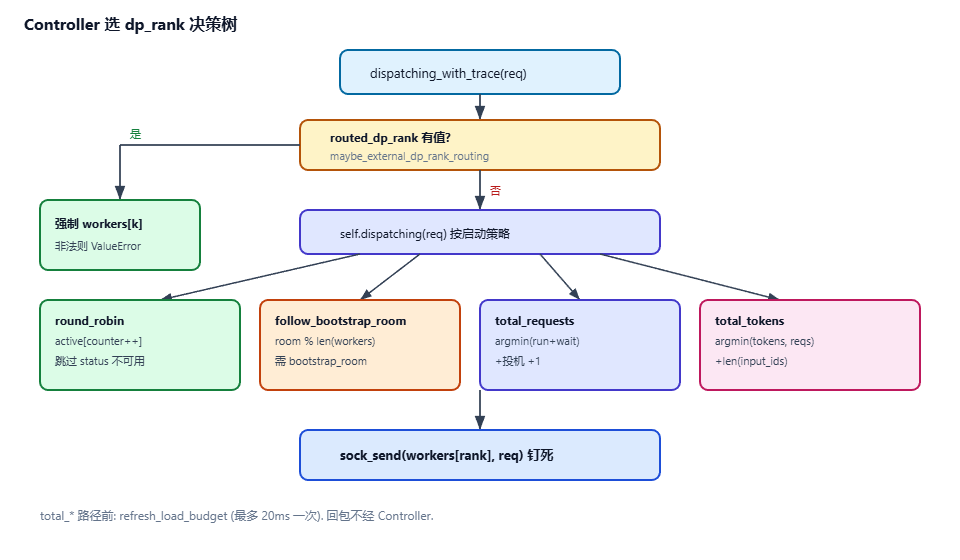

4.1 总决策树

TokenizerManager  --ZMQ-->  DataParallelController.event_loop
                              |
                              v
                    dispatching_with_trace(req)
                              |
              (仅 total_* ) refresh_load_budget()  # 最多 20ms 一次
                              |
                              v
                    self.dispatching(req)   # 启动时按 --load-balance-method 绑死
                              |
              +---------------+---------------+
              |                               |
   routed_dp_rank 有值?                  无 -> 走策略
              |                               |
              v                               v
     强制 workers[rank]          RR / room%N / min(load)
              |
              v
        sock_send(workers[k], req)   # 钉死，之后不再换 DP

四种策略函数在构造时绑定到 self.dispatching：

ROUND_ROBIN           -> round_robin_scheduler
FOLLOW_BOOTSTRAP_ROOM -> follow_bootstrap_room_scheduler
TOTAL_REQUESTS        -> total_requests_scheduler
TOTAL_TOKENS          -> total_tokens_scheduler

auto 在进 Controller 之前已由 server_args._handle_load_balance_method 解析：

非 PD          -> round_robin
PD prefill     -> follow_bootstrap_room
PD decode      -> round_robin

（PD = Prefill/Decode 分离：--disaggregation-mode prefill|decode。一体机为 null。）

4.2 优先级 0：外部钉死 routed_dp_rank

四种 *_scheduler 一进来都先调 maybe_external_dp_rank_routing：

条件	行为
req.routed_dp_rank is not None	直接 sock_send(workers[rank], req)，不再看 RR/负载
rank 非法 / 不在 _active_workers / socket 为 None	ValueError
未设置	返回 False，继续走当前策略
用途：Gateway 前缀亲和、客户端指定 DP。TM 只做范围校验；真正选/强制在 Controller。

4.3 策略 round_robin（默认一体机 / PD Decode）

RR = Round Robin（轮询）。

active = _active_workers          # 弹性 EP 可扩缩
slot = active[round_robin_counter % len(active)]
counter = (counter + 1) % len(active)
若 status[slot] 可用 -> 发往 workers[slot]
否则再试下一格；一圈全挂 -> RuntimeError

• 不看队列长度、不看 token 数，只按到达顺序摊开。
• 候选集是 active，不是全部 workers 槽位。
• status[slot] 可因故障 / 弹性标为不可用。

4.4 策略 follow_bootstrap_room（PD Prefill 默认）

assert bootstrap_room is not None
target_rank = bootstrap_room % len(self.workers)
sock_send(workers[target_rank], req)

• 同一 bootstrap_room → 永远同一 Prefill DP（与 Decode / Bootstrap 会合）。
• 不看负载；当前实现也 不检查 status（比 RR「更死」）。
• 取模用的是 len(self.workers)（含 --max-ep-size 预留槽），不是 len(_active_workers)。
• 无 bootstrap_room 直接 assert（要求走 Router 注入，勿直连 Prefill）。
  背景简述：PD 模式下 Prefill 与 Decode 是两套服务；请求带 bootstrap_host/port/room 三元组对齐会话。Prefill 侧必须用 稳定、可复现 的映射，才能让 Decode 找到对的 Prefill DP。详见第 8 节。

4.5 策略 total_requests / total_tokens（负载感知）

仅这两种会在 dispatching_with_trace 里调用 refresh_load_budget()

预算来自各 Scheduler 的 LoadSnapshot：

预算字段	快照来源
total_requests[r]	num_running_reqs + num_waiting_reqs
total_tokens[r]	num_total_tokens
DPBudget.dispatch 选 rank：
方法	选谁
-	-
total_requests	argmin(total_requests)；并列取更小下标（list.index(min)）
total_tokens	argmin(tokens, requests)

投机更新 = Controller 先在本地预算里假装「这个请求已经算进该 DP 的负载了」，不必等 Scheduler 真正跑起来、再经 SHM 回报。
Batch 请求：整批只 refresh 一次，批内每条 refresh_load_budget=False，靠连续投机 +1/+tokens 散开。

4.6 对照一览

条件	选中的 rank
routed_dp_rank=k	k（最高优先）
round_robin	active[counter++]，且 status 可用
follow_bootstrap_room	bootstrap_room % len(workers)
total_requests	argmin(running+waiting) + 投机 +1
total_tokens	argmin(tokens, reqs) + 投机 +len(input_ids)
选完只做一件事：sock_send(self.workers[rank], req)。Scheduler 侧不再改 DP。

---

5. 四种策略速查图

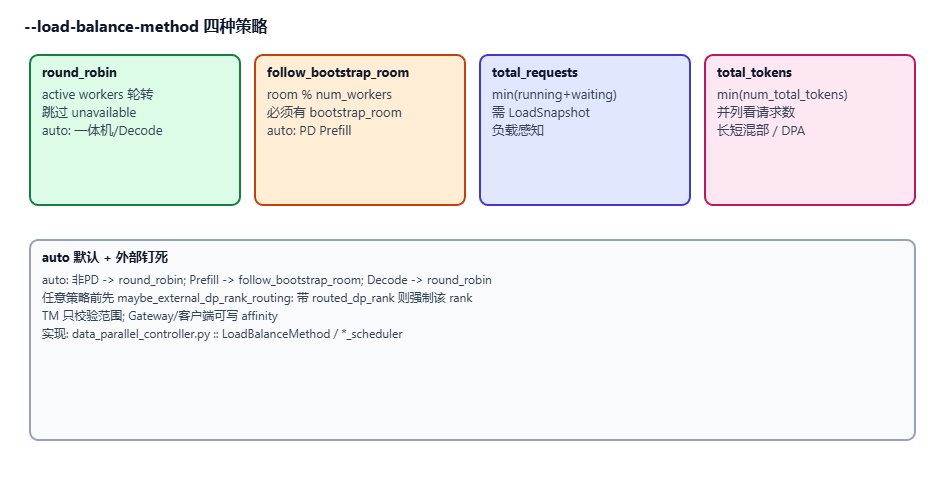

SGLang引擎内DP负载均衡调度的四种策略示意图

策略	怎么选	auto 何时用到
round_robin	在 _active_workers 上轮转，跳过 unavailable	一体机；PD Decode
follow_bootstrap_room	bootstrap_room % len(workers)	PD Prefill
total_requests	argmin(running + waiting)	需显式打开
total_tokens	argmin(tokens, requests)；estimated = len(input_ids)	需显式打开（长短混部 / DPA）

---

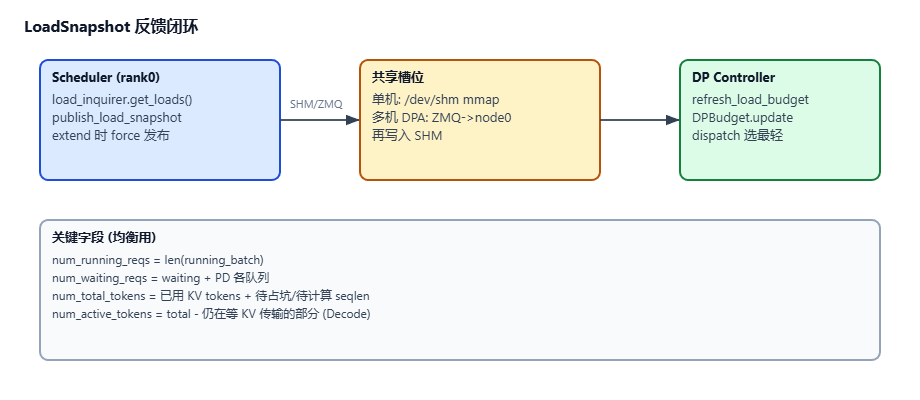

6. 负载感知：LoadSnapshot 闭环

仅 total_requests / total_tokens 走这条路。

Scheduler (attn_tp_rank==0 等 rank0 条件)
  -> load_inquirer.get_loads()
  -> publish_load_snapshot()          # extend 时常 force
  -> Writer: 单机 SHM；多机 DPA 则 ZMQ -> node0 -> SHM
       |
       v
DataParallelController.refresh_load_budget()
  -> DPBudget.update_budget(loads)
  -> dispatch() 选最轻 rank

均衡用到的字段

字段	来源（load_inquirer.get_loads）
num_running_reqs	len(running_batch.reqs)
num_waiting_reqs	waiting + PD bootstrap/prealloc/transfer/retracted 等
num_total_tokens	已用 KV tokens + 待占坑/待计算的 seqlen
num_active_tokens	total - 仍在等 KV 传输的部分（Decode）
PD 时 waiting 统计会并入 Prefill bootstrap / Decode prealloc·transfer 等队列，避免「队列里已有大量未进 running 的请求」却被当成空闲。

观测接口：引擎提供 /v1/loads（具体挂载以当前版本 HTTP 路由为准），可读各 DP 的快照，便于对照 Controller 是否「看见」倾斜。

SHM / RR / 谁读负载（名词与边界）

名词	含义
SHM	Shared Memory（共享内存）。node0 上的 mmap「公告板」：各 DP Scheduler 把本 rank 的 LoadSnapshot 写进去，需要负载的进程再读出来。
RR	Round Robin（轮询），即 --load-balance-method round_robin（auto 在一体机 / PD Decode 下默认）。只靠计数器轮转选 rank，不看各 DP 忙不忙。
负载写入路径：

Scheduler DP0/1/...  --写-->  SHM 槽位（公告板）
单机: 直接写 SHM
多机 DPA: 非 node0 先 ZMQ 推到 node0，再写入本地 SHM

谁消费这块公告板（load_snapshot.zmq_reader_owner：ZMQ PULL 只能有一个 owner，不能乱抢）：

场景	谁关心负载	行为
负载感知（total_requests / total_tokens）	DataParallelController	每次（节流后）dispatch 前读 SHM，用来选最轻的 DP
纯 RR（以及 follow_bootstrap_room）	Controller 不需要负载	Controller 不读；若有人调 /v1/loads 看负载，由 TokenizerManager（多 tokenizer 时是 MultiTokenizerRouter）拥有 ZMQ PULL / 读 SHM
一句话：SHM 是负载公告板；RR 不看公告板选 DP；负载感知时 Controller 看公告板选 DP；ZMQ PULL 的主人随策略切换。

---

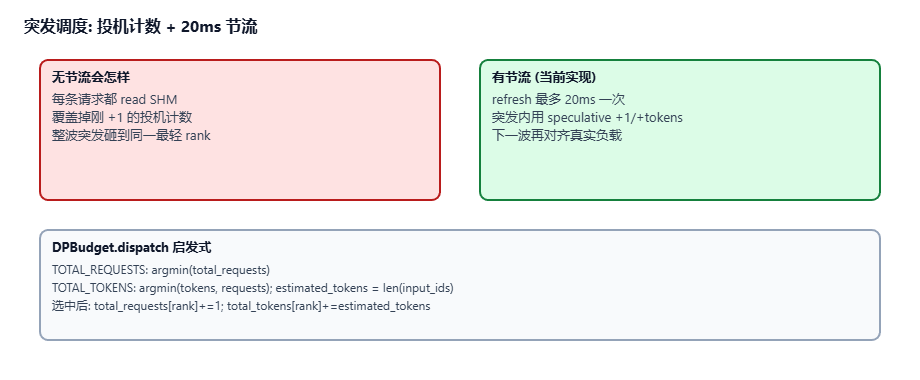

7. 突发：投机计数 + 20ms 节流

问题：若每条请求都 read_all() 覆盖预算，会把刚 +1 的投机计数清掉，整波突发砸到「SHM 里仍显示最轻」的同一个 rank。

做法：

1. DPBudget.dispatch 选中后立刻：total_requests[rank]+=1，total_tokens[rank]+=estimated_tokens。
2. refresh_load_budget 最多 20ms 一次，突发内靠投机计数摊开。
3. 下一窗口再对齐 Scheduler 真实负载。
   total_tokens 的 estimated_tokens = len(req.input_ids)（dispatch 时刻的启发式，不是最终 KV 占用）。

---

8. PD 与 follow_bootstrap_room

即使你不部署 PD，读懂本节也有助于理解：auto 为何在 Prefill 上不是 RR。

8.1 PD 最小背景

Prefill/Decode 分离时：

• Prefill 集群：算 prompt、写 KV，再把 KV 传给 Decode；
• Decode 集群：先预留本机 KV，收远端页，再连续生成；
• 请求靠 bootstrap_host / bootstrap_port / bootstrap_room 会合；bootstrap_room 通常由 Router 注入，每请求唯一。
  两套服务各自可以有自己的 dp_size 与 Controller。


8.2 Prefill 为何用 room 取模

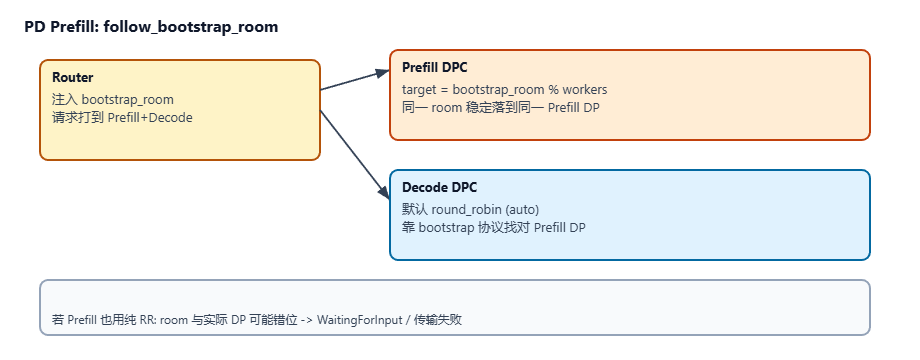

Prefill 侧：

target_rank = bootstrap_room % len(workers)

保证 同一 bootstrap_room 稳定落到同一 Prefill DP，Decode / Bootstrap 才能按 room 找到对的人。

Decode 侧 auto 仍是 RR：Decode 靠 bootstrap 协议查 Prefill 拓扑与 room，不要求「和 Prefill 用同一取模公式选 Decode DP」。

若 Prefill 误改成纯 RR：room 与实际 Prefill DP 错位，典型现象包括 Decode 长时间停在等待会合/传输（日志里常出现 WaitingForInput、Abort、transfer_duration=0 等），应先核对 Prefill 的 load_balance_method 与 room 是否一致。

9. 与 DPA / 本地调度的边界

话题	说明
DPA	请求仍钉在某一个 attn_dp_rank；各 DP 可处于不同 forward 相位
本地 batching	get_next_batch_to_run / chunked / retract 只在本 rank；不跨 DP 迁移
传统 DP vs DPA	启动路径不同，Controller 选 rank 逻辑相同
弹性 EP	max_ep_size 预留 slots；ActiveRanksOutput / add_elastic_workers 更新 active 集合，RR 只在 active 上转
DPA 相位不齐（一 rank prefill、另一 rank decode）会伤尾延迟，这是 PD 拆分的动机之一，不是 Controller 能单独解决的。

---

10. 源码地图

路径	职责
managers/data_parallel_controller.py	LoadBalanceMethod、DPBudget、四种 *_scheduler、event_loop
managers/load_snapshot.py	LoadSnapshot、SHM/ZMQ、reader owner
managers/scheduler_components/load_inquirer.py	get_loads() 字段计算
managers/scheduler.py	publish_load_snapshot
server_args._handle_load_balance_method	auto 默认
Gateway policies/*（若使用 sgl-model-gateway）	L2：cache_aware / prefix_hash / power_of_two…
建议读代码顺序：

1. LoadBalanceMethod + dispatching_with_trace + 四个 scheduler（对第 4 节）
2. DPBudget + refresh_load_budget（含 20ms 注释）
3. load_inquirer.get_loads
4. load_snapshot 传输与 owner
5. （可选）Gateway policy

---

11. 实践对照与排查清单

场景	建议
普通多 DP / DPA 一体机	auto -> RR；长短差大可试 total_tokens
PD Prefill	保持 follow_bootstrap_room（或显式指定）
前缀亲和 / 多机副本	网关策略 + 必要时写 routed_dp_rank
专家不均	--enable-eplb（与本文正交）
排查「全打到一个 DP」	是否负载感知却突发刷新过频/无节流；看 /v1/loads；是否几乎都带了同一个 routed_dp_rank
排查 PD 会合失败	Prefill 是否误改 RR；bootstrap_room 是否缺失/不一致
快速自检：

1. dp_size 是否真的 > 1？（否则根本没有 Controller）
2. 实际生效的 load_balance_method 是什么？（看启动日志 / server_info）
3. 请求是否带了 routed_dp_rank / bootstrap_room？
4. /v1/loads 各 rank 的 num_total_tokens / waiting 是否一边倒？

---

12. 读完应能回答

1. TM 和 Controller 谁负责选 dp_rank？外部 routed_dp_rank 优先级如何？
2. auto 在 Prefill / Decode / 非 PD 下分别是什么？
3. RR 的候选集是 workers 还是 _active_workers？room 取模用的是哪个长度？
4. num_total_tokens 包含哪些部分？为何 PD Decode 要扣「仍在等 KV 传输」的 tokens？
5. 为什么需要 20ms 节流和投机 +1？SHM 在其中扮演什么角色？
6. Prefill 为何不能随意改成 round_robin？

---

附录：术语表

术语	含义
DP / dp_rank	Data Parallel 维度；每个请求钉在某一个 rank
DPA	DP Attention；Attention/KV 按请求分片的并行方式
TP / EP / PP	张量 / 专家 / 流水线并行（切模型权重或层），与「选哪个 DP 接请求」不同层
Controller	DataParallelController，引擎内选 dp_rank 的进程
TM	TokenizerManager
RR	Round Robin，round_robin 策略
SHM	Shared Memory，负载快照公告板
LoadSnapshot	单 DP 的负载结构化快照
PD	Prefill/Decode 分离部署
bootstrap_room	PD 会合用的每请求房间号
routed_dp_rank	外部指定的目标 DP（最高优先）
EPLB	Expert Parallelism Load Balancer，专家放置，不是请求 DP 路由
ZMQ	进程间消息通道（TM↔Controller↔Scheduler；多机负载也可用）

---

阅读导航

返回AI新专栏目录
